多规格SIM卡结构三维设计方案

项目分类:通讯工具类 发布时间:2026-07-14 ID:1195856
  • 多规格SIM卡结构三维设计方案
  • 多规格SIM卡结构三维设计方案
  • 多规格SIM卡结构三维设计方案
  • 多规格SIM卡结构三维设计方案
  • 多规格SIM卡结构三维设计方案

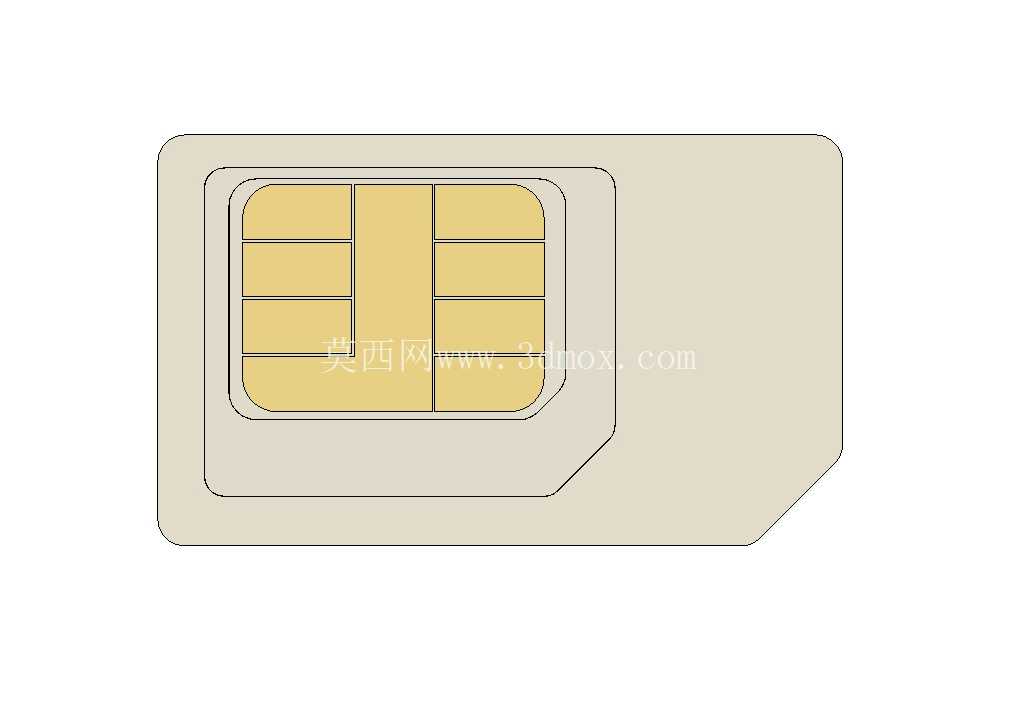

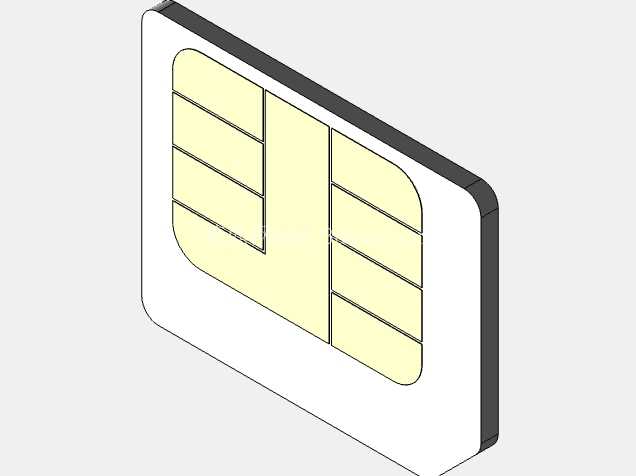

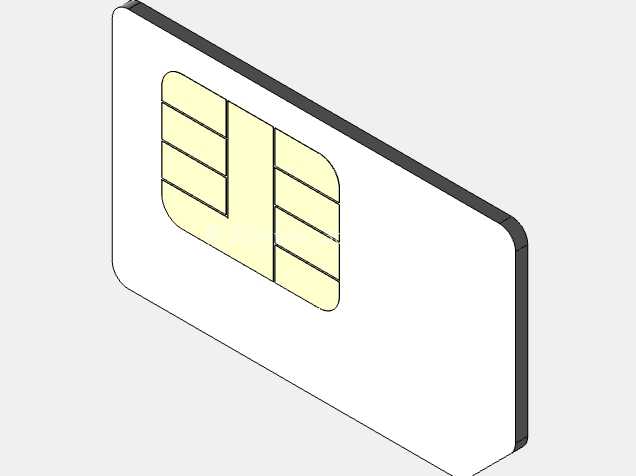

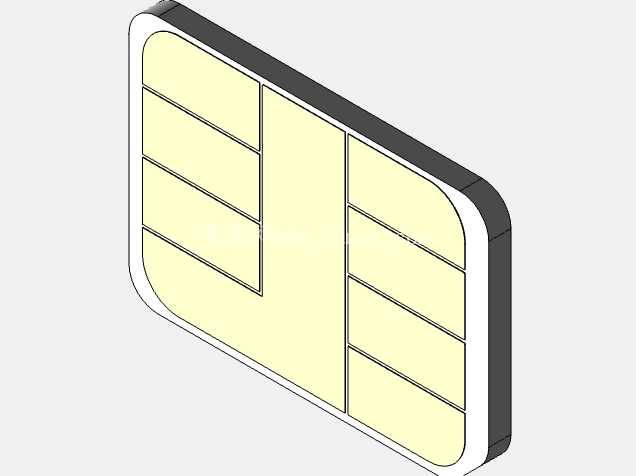

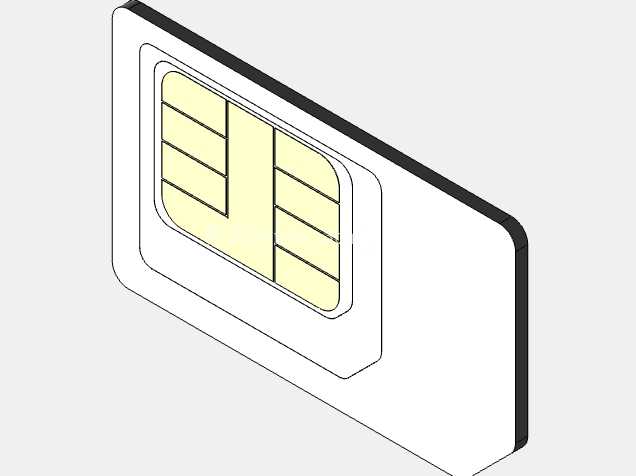

  在移动通讯终端的结构设计环节,SIM卡作为用户身份识别的核心载体,其尺寸精度、触点布局直接决定了终端设备的读卡稳定性与结构兼容性。本次设计覆盖2FF迷你SIM、3FF微型SIM、4FF纳米SIM三种主流规格,核心围绕不同终端设备的安装空间约束展开,兼顾冲压生产的工艺可行性与终端装配的公差适配要求。从实际应用场景来看,2FF规格主要适配早期功能机、部分工业物联网网关设备,这类设备内部预留的卡仓空间较大,对卡体的抗弯折性能有明确要求;3FF规格多用于早期智能手机、平板类设备,卡仓空间较2FF缩减近40%,需要在缩小卡体尺寸的同时保证芯片触点的对位精度;4FF规格是当前智能手机、可穿戴设备的主流选型,卡体尺寸进一步压缩,对触点与卡体边缘的位置度公差要求提升至±0.05mm级别,避免出现插卡后接触不良、读卡失败的问题。

  设计过程中首先梳理了三种规格的触点通用布局逻辑,所有规格的金手指触点均遵循统一的信号定义顺序,确保同一芯片封装可以适配不同裁切规格的卡基,减少生产环节的物料种类。卡基的外形裁切采用圆角过渡设计,不同规格的裁切边界预留了0.1mm的导向斜角,方便用户插卡时顺利导入卡仓,避免卡边刮擦卡仓内壁造成卡体磨损或卡仓变形。触点区域的金层厚度按照行业通用标准设定为0.02mm,既保证触点的导电性能与耐磨次数,也控制了卡基的整体生产成本。从安装边界来看,三种规格的卡体厚度统一控制在0.76mm±0.02mm,适配所有标准SIM卡卡托的厚度公差,卡体边缘的毛刺高度控制在0.01mm以内,避免插卡过程中毛刺脱落掉入设备内部造成电路短路。

  卡基的非触点区域采用耐高温PVC材质,可承受终端设备生产过程中回流焊环节的短时高温,不会出现卡体变形、触点脱落的问题。在结构兼容性设计上,三种规格的卡体均支持卡套适配方案,即小规格卡体可以通过配套卡套转换为大规格尺寸,适配不同的卡仓接口,这就要求不同规格卡体的芯片中心位置保持同轴,转换后触点不会出现偏移。设计时特意将芯片的中心基准与所有规格卡体的几何中心对齐,公差控制在±0.03mm以内,确保卡套转换后的接触可靠性。从冲压生产的角度来看,卡体的裁切轮廓采用连续模冲压工艺设计,所有裁切边的冲裁间隙设定为料厚的5%,保证裁切断面的光滑度,减少后续的毛边处理工序。

  触点区域的蚀刻定位孔与卡体外轮廓的定位基准统一,避免蚀刻环节出现触点偏移的问题。针对日常使用中可能出现的卡体弯折情况,卡基内部添加了0.1mm厚的环氧树脂增强层,提升卡体的抗弯折强度,正常插拔受力情况下不会出现卡体断裂、芯片损坏的问题。在触点的接触可靠性设计上,每个触点的接触面积不小于1.5mm²,保证与卡仓弹片的接触压力稳定在0.3N-0.5N区间,即使设备出现轻微跌落、振动的情况,也不会出现触点瞬断导致的掉网问题。卡体的倒角设计除了插卡导向作用外,还能避免插卡时卡边顶撞卡仓弹片,造成弹片变形失效。不同规格卡体的缺角位置统一设置在同一方位,方便用户识别插卡方向,减少反插卡导致的卡仓或卡体损坏概率。
