带延长线RJ45网络接口母座结构设计

在工业控制机柜、桌面外设拓展、嵌入式设备通讯端口布设的场景里，经常会遇到主板原生网口位置被遮挡、设备内部走线空间不足、需要将网络接口延伸至设备面板外侧的需求，这种带一体注塑尾线的Lan插座母头，就是为解决这类端口转接、位置延伸需求开发的接插件结构。从实际使用的角度看，这类母座不需要在设备内部额外布置网线，直接通过尾端的线缆端接主板端的网口，母座本体固定在设备面板或者设备外壳的预留安装位上，外部网线直接插接在面板端的母座上即可完成链路连通，既避免了设备内部网线杂乱堆叠影响散热，也减少了反复插拔主板原生网口造成的接口焊盘脱落、针脚变形问题，在工控机、工业交换机外置端口、桌面网络延长面板、测试治具通讯端口布设场景中应用十分普遍。

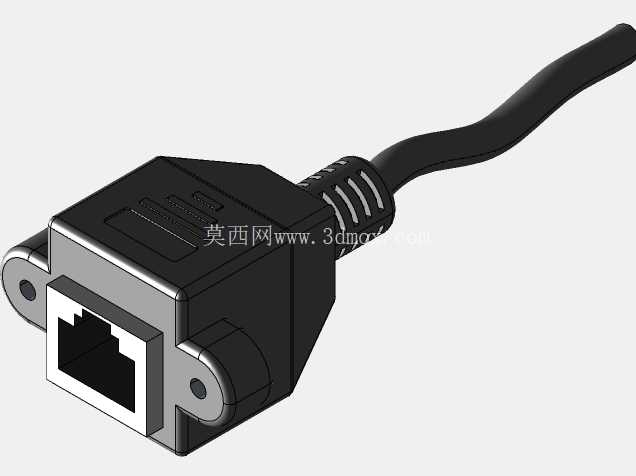

从结构设计的细节来看，母座本体采用带安装耳的方形壳体结构，两侧的安装耳预留了标准螺丝固定孔，安装时可以直接通过M2.5或者M3的螺丝将母座锁紧在面板预留的开孔位置，安装耳与壳体之间做了加厚的过渡筋，避免长期插拔网线时安装耳受力断裂。接口内部的水晶头卡接弹片避让槽做了加深处理，常规带屏蔽壳的RJ45水晶头插入后，卡接弹片可以完全卡入槽位，不会出现插接过浅、接触不良的问题，接口内部的8P针脚排布完全遵循T568B线序标准，针脚接触端做了镀金处理，降低长期使用后的接触电阻，减少千兆网络传输时的丢包概率。母座尾部的线缆出线位置做了锥形的应力释放结构，也就是行业内常说的网尾，表面设计了多圈环形的防滑缓冲槽，当线缆受到侧向拉扯、弯折的时候，应力会集中在网尾的柔性结构上，不会直接传递到母座内部的针脚焊接位置，避免线缆根部断线、焊盘脱开的问题，常规使用状态下可以承受上千次的90度弯折而不出现线芯断裂。

设计这类接插件三维结构的时候，首先要确认安装边界的尺寸约束：母座本体的方形主体尺寸需要匹配标准RJ45面板开孔，两侧安装耳的孔位中心距要符合通用面板安装的孔距规范，避免出现无法适配常规面板开孔的问题；接口端面的突出高度要控制在合理范围，既不能突出面板过多影响外观，也不能凹陷过深导致水晶头无法完全插入。其次要考虑内部针脚与线缆的焊接空间，母座壳体内部需要预留足够的空间容纳线芯焊接后的绝缘护套，不能出现壳体合模时压伤线芯造成短路的问题。尾部的网尾结构硬度要做适配，太硬的话线缆弯折时应力无法释放，太软的话起不到应力缓冲的作用，通常会采用和线缆外被同材质的PVC材料和壳体一体注塑成型，保证结合位置的连接强度。另外还要考虑屏蔽性能的需求，如果是应用在电磁环境复杂的工业场景，母座壳体需要包裹金属屏蔽层，屏蔽层和线缆的屏蔽网做导通连接，安装时通过安装耳和设备金属面板导通，形成完整的屏蔽腔体，减少外界电磁干扰对网络信号的影响。

从实际选型的角度看，这类带线母座的尾线长度可以根据设备内部的走线距离灵活调整，线缆本身采用多股绞合的无氧铜线芯，特性阻抗控制在100Ω±15%的范围，满足超五类或者六类网线的传输性能要求，可以稳定支持千兆以太网的传输速率。母座的插拔寿命设计不低于1000次，完全满足设备全生命周期内的插拔使用需求，接口端面的塑料壳体做了圆角处理，没有尖锐的毛边，安装时不会划伤操作人员的手部，也不会刮伤网线的外被。在三维建模过程中，需要重点校验接口内部的避让尺寸，确保不同厂商生产的标准RJ45水晶头都可以顺利插入，不会出现卡滞、插不到位的问题，同时要模拟插拔过程中的受力路径，确认安装耳、网尾、壳体的壁厚足够承受插拔时的侧向力，避免长期使用后出现壳体开裂、结构变形的问题。
