适配树莓派的多化学18650电池看门狗UPS扩展板

　　在嵌入式边缘计算部署场景中，树莓派这类单板计算机常被用于工业现场数据采集、户外环境监测、小型网关转发等长期无人值守的工作点位，这类点位普遍存在市电供应不稳定、偶发断电、电压波动大的问题，若直接断电会导致正在写入的SD卡出现文件系统损坏、采集数据丢失、外设通信链路异常锁死等故障，传统的小型UPS仅能提供断电续航功能，无法解决系统死机后的自动恢复问题，这款搭载双18650电池的多化学看门狗UPS HAT正是针对这类痛点设计的扩展供电模块。

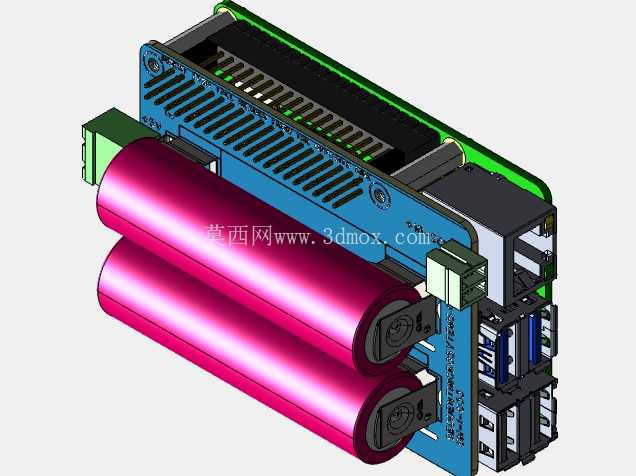

　　从结构设计来看，该扩展板完全遵循树莓派HAT标准的安装尺寸规范，PCB板轮廓与树莓派主板完全对齐，板边预留的4个M2.5安装孔位与树莓派主板的固定孔位一一对应，可直接通过铜柱堆叠安装在树莓派主板上方，不会额外占用横向安装空间，适配标准的树莓派防护外壳安装边界。板载的双18650电池座采用卧式平行排布设计，电池安装后整体堆叠高度控制在35mm以内，不会遮挡树莓派板载的CSI、DSI接口以及侧边的USB、以太网接口，电池触点采用镀金弹片设计，可抵消长期使用后的接触氧化与振动松脱风险，适配不同厂商生产的平头、尖头18650锂离子、锂聚合物等多化学体系电芯，无需针对电芯类型额外调整充电参数。功能层面，该模块集成了两路独立的功能链路，其一为不间断供电链路，板载的电源管理芯片可实现市电与电池供电的无缝切换，切换时间小于10ms，完全满足树莓派及外接低功耗外设的不间断供电需求，不会出现切换过程中的系统重启问题；充电电路采用恒流恒压三段式充电逻辑，具备过充、过放、过流、短路四重电池保护机制，可实时监测电芯电压、充放电电流与板载温度，避免电芯异常状态引发的安全问题。

　　其二为硬件看门狗链路，该链路独立于树莓派系统运行，通过GPIO引脚与树莓派建立心跳通信，当树莓派系统出现软件锁死、程序跑飞、外设通信阻塞等异常情况时，若连续超过设定阈值未收到心跳信号，模块会自动触发硬复位流程，不仅复位树莓派主板，还会通过板载的外设电源控制引脚切断所有外接USB外设的供电后重新上电，避免外设处于异常锁死状态导致系统重启后无法正常挂载，从根源上解决无人值守场景下的系统死机问题。在实际选型应用中，该模块可根据续航需求搭配不同容量的18650电芯，单节2500mAh的双电芯配置可在树莓派零负载状态下提供超过8小时的续航时间，足够支撑现场运维人员抵达故障点位排查市电问题，若搭配更高容量的电芯可进一步延长续航时长。

　　板载的状态指示灯可直观显示当前供电状态、电池电量、充电状态与看门狗运行状态，无需额外接入系统即可快速判断模块工作情况。结构设计上充分考虑了散热需求，PCB板上对应电源管理芯片、充电芯片的位置预留了开窗散热区域，大电流走线路径做了加宽铺铜处理，可在满负载输出状态下控制板载温升在合理范围内，避免长期高温运行导致的元器件寿命衰减。模块的输入输出接口采用与树莓派一致的针座定义，外接电源输入支持宽电压范围输入，可适配常见的5V电源适配器，输出端除了通过排针给树莓派主板供电外，还预留了独立的5V输出引脚，可直接给外接的传感器、通信模块等外设供电，减少额外布线的复杂度。在工业现场部署时，该模块可直接替代原有树莓派的供电层，无需额外修改原有安装结构，对于已经完成部署的树莓派点位，可直接加装该模块提升系统运行可靠性，无需重新设计整体结构，大幅降低存量设备的改造工作量。
