100W四串PD快充移动电源电路板设计

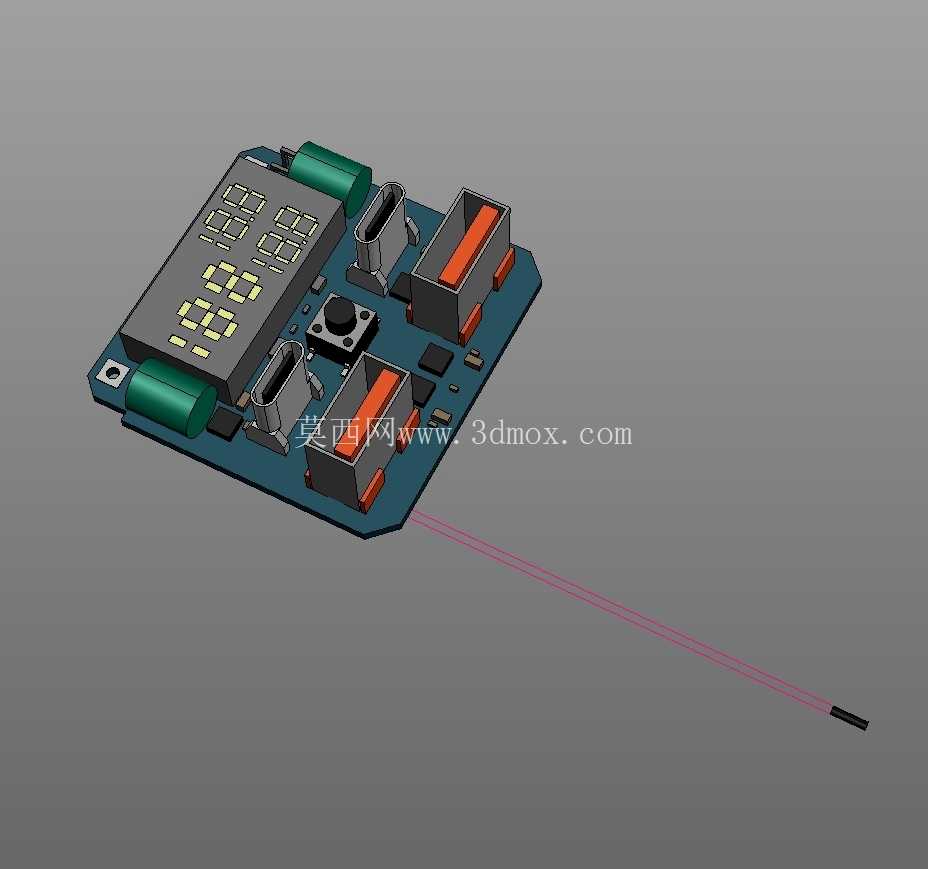

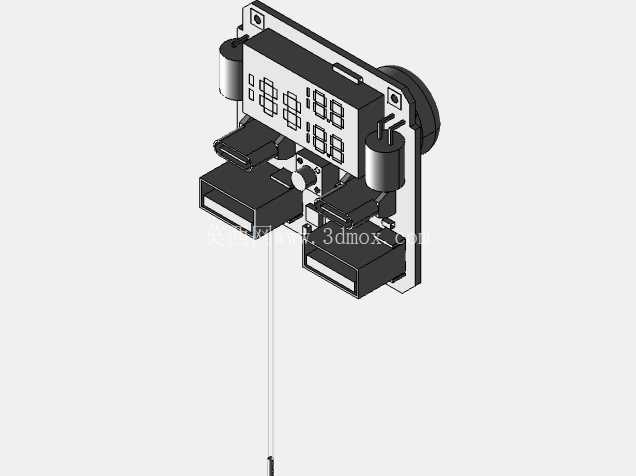

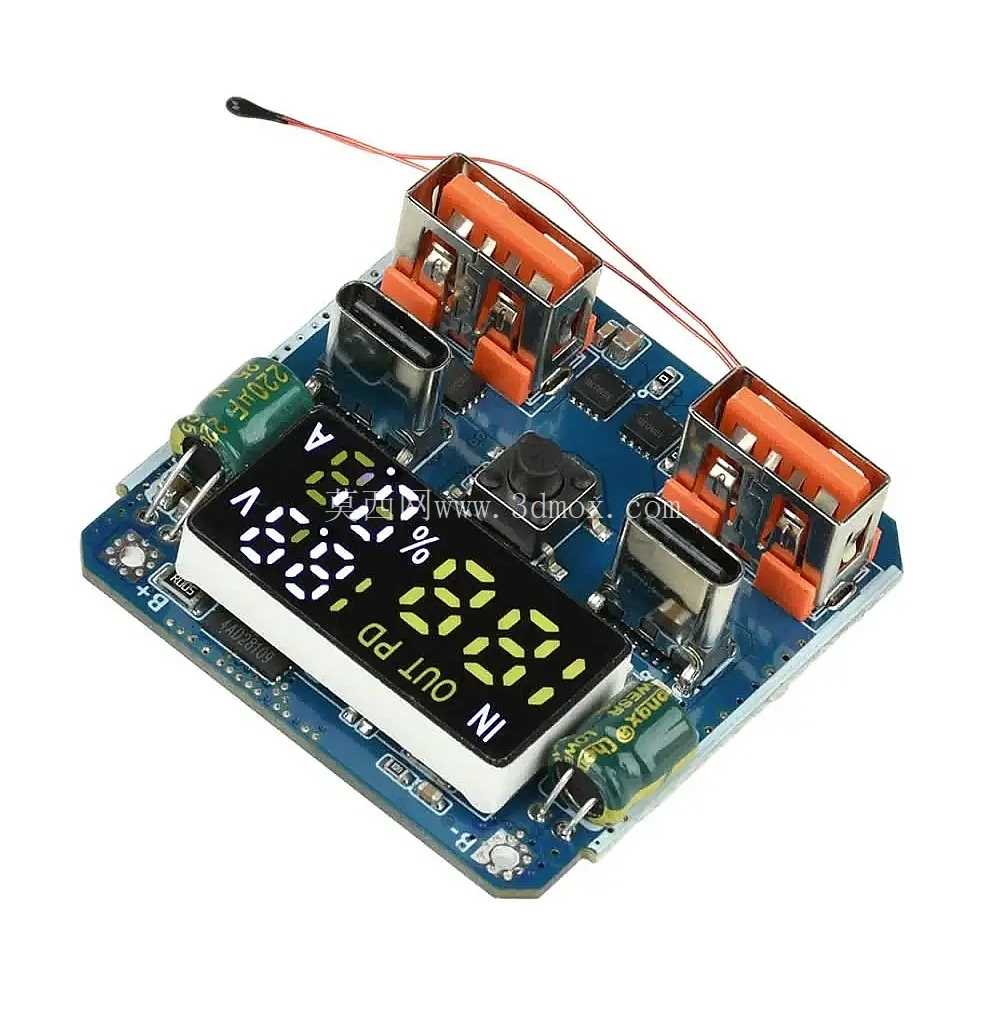

　　这款四串PD100W快充移动电源模块，核心面向户外作业便携供电、消费电子应急补能、小型便携设备外接供电等场景，在结构设计阶段就充分考虑了量产装配、散热布局、接口防护等实际工程需求。从板载布局来看，模块采用双层FR-4玻纤板基材，整体轮廓做了切角处理，适配常规移动电源外壳的内部安装限位，板边预留的固定孔位可直接通过M2螺丝与外壳内柱锁附，无需额外增加固定支架，能有效压缩整机装配后的整体厚度。接口区域集中布置在板边同侧，包含两个Type-C PD输出接口、一个USB-A快充输出接口，接口旁预留了足够的插拔操作空间，避免外壳开口后出现插头干涉的问题，同时接口焊盘做了加大覆铜处理，能承受大电流插拔时的应力，减少长期使用后焊盘脱落的风险。

　　板载的功率转换器件、电解电容均布置在远离接口的板体中部，高低压回路做了分区隔离，大电流走线路径做了铺铜加厚处理，降低100W满功率输出时的线路压降与发热，两个大容量电解电容分别布置在功率回路的输入输出端，有效滤除电压纹波，保证输出电压的稳定性，避免给手机、笔记本电脑等精密数码设备供电时出现屏幕频闪、充电断连的问题。板载的数显区域位于板体上方，采用段码式数码管，可实时显示剩余电量、输出电压电流参数，数码管下方布置了独立的功能按键，可实现输出开关、功率档位切换的操作，按键的行程高度与外壳按键帽的按压行程做了匹配设计，按压时无卡滞、虚按的问题。

　　在散热设计上，功率MOS管、协议芯片等发热器件的焊盘直接连接到板上的大面积散热铜皮，可通过铜皮将热量快速传导到板体整体，配合外壳的散热间隙即可满足满功率输出时的散热需求，无需额外加装散热片，进一步压缩模块的占用空间。模块的输入输出保护电路做了完整集成，包含过流保护、过压保护、过温保护、电池反接保护，当接入的四串锂电池电压异常、输出端短路时，可快速切断回路，避免损坏外接设备与电池组。

　　在安装边界上，模块最高器件为板载电解电容，整体高度控制在12mm以内，可适配厚度15mm以上的超薄移动电源外壳，板体边缘到器件的安全距离满足安规要求，高低压线路之间的爬电距离符合便携供电设备的安全标准，量产时无需额外做绝缘隔离处理，可直接通过SMT贴片、波峰焊完成整板焊接，生产装配效率较高。这款模块可直接适配四串三元锂电池组，支持20V5A的PD3.0快充输出，可给笔记本电脑、平板电脑、手机、便携摄影设备等多种数码产品供电，也可作为小型便携储能设备的核心功率板使用，在户外作业、差旅出行、应急供电等场景下都能稳定工作。
