4S PD100W双向升降压充放电电路模块设计

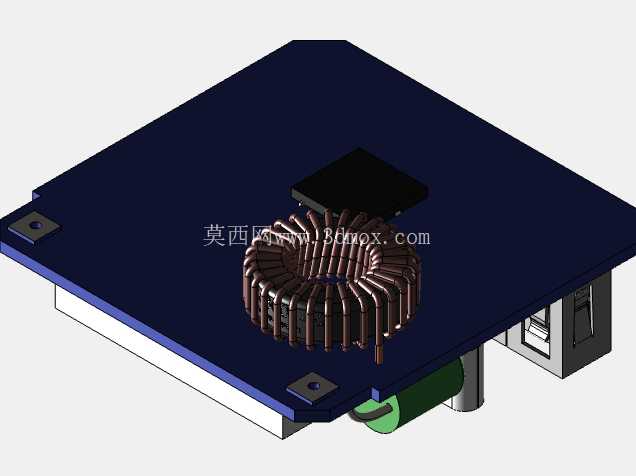

这款双向升降压充放电模块的三维结构设计，核心围绕便携储能、DIY移动电源、小型户外供电设备的集成需求展开，在结构布局上充分平衡了电气性能、散热效率与安装适配性，可直接嵌入各类定制化储能产品的壳体内部，无需额外做大规模的结构改型。从实际应用场景来看，该模块可覆盖多串锂电池组的充放电管理需求，支持PD协议下的100W功率传输，既可以作为充电端将外部适配器的电能转换为适配电池组的充电电压电流，也可以作为放电端将电池组的电能升压转换为标准PD输出电压，给笔记本电脑、数码设备、小型便携仪器供电，在户外作业供电、应急备用电源、自制大容量移动电源等场景下都能适配。

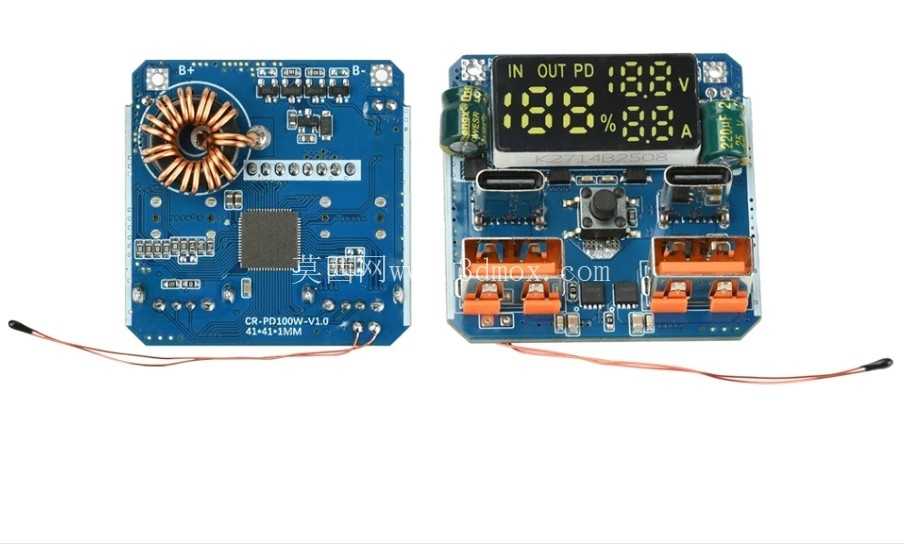

模块的整体外形采用矩形PCB布局，板载元件的排布经过多轮迭代优化：功率电感布置在板侧边缘位置，避开核心控制芯片与接口区域，大电流走线路径做了加宽处理，同时电感周边预留了足够的空气流通间隙，避免大电流工作时的热量堆积影响周边元件稳定性；数显屏幕布置在板载正面居中靠上位置，屏幕周边做了限位凸台的结构预留，安装时可直接卡在壳体的视窗开口位置，无需额外做屏幕固定支架，屏幕可实时显示输入输出电压、电流、电池剩余电量参数，方便用户直观掌握设备工作状态。

接口部分的布局充分考虑了实际插拔的操作空间，两个Type-C接口并排布置在屏幕下方，接口的沉板高度做了统一校准，安装后接口端面与壳体外表面齐平，不会出现接口凹陷或者突出过多的问题；电池接线端子采用大电流橙色接线座，布置在板体下半部分的两侧，接线座的引脚过孔做了加大镀铜处理，可承载持续大电流通过，接线座周边预留了走线空间，方便用户焊接电池组引线时操作，不会和周边元件产生干涉。板载的功能按键布置在两个Type-C接口中间位置，按键的高度经过匹配设计，装配后按键顶面略低于壳体表面，既可以方便按压触发功能切换，也能避免日常放置时误触。

在安装边界的设计上，PCB板的四个角预留了标准安装孔位，孔位的间距符合常用便携电源壳体的固定柱间距，安装时可直接通过铜柱或者螺丝固定在壳体内部的支撑柱上，不需要额外打孔改孔；板体的整体厚度控制在合理范围内，最高的元件为板载的电解电容与功率电感，所有元件的高度都控制在常规壳体的内部净空尺寸以内，不会出现元件顶壳的问题。温度检测探头的引线从板侧引出，探头可固定在电池组表面，实时监测电池温度，配合板载的保护电路实现过温切断，提升充放电过程的安全性。

从设计思路上，这款模块在结构建模时就充分考虑了量产装配的便利性，所有接口、按键、屏幕的位置都和常用的塑胶壳体开模尺寸做了匹配，用户在做整机结构设计时，只需要按照模块的实际外轮廓预留安装腔，对齐安装孔位即可完成装配，不需要反复调整结构避让元件。大电流回路的元件都集中布置在板体的一侧，控制回路元件集中在另一侧，强弱电区域做了清晰的分隔，既减少了电气干扰，也方便结构设计时针对性做散热处理，比如在功率电感和MOS管对应的壳体位置预留散热格栅，提升长时间大电流工作时的散热效率。模块的边缘做了圆角处理，避免装配时板边锐角划伤壳体或者导线，所有元件的焊接高度都做了公差校核，确保批量生产时元件高度偏差不会影响整机装配。
