RJ45以太网网线延长耦合器结构设计

在综合布线、机房设备调试、工业现场网络搭建等场景中，经常会遇到预制网线长度不足、设备端网口位置过深导致常规水晶头无法稳固插接、多段短网线需要拼接延长的实际问题，RJ45耦合器就是针对这类场景开发的无源网络转接部件，不需要额外供电，仅通过内部的触点导通结构就能实现两段标准RJ45水晶头的电气连接，完成以太网信号的续接传输。从实际使用的反馈来看，这类耦合器最常出现在弱电井布线作业、办公区工位网络点位调整、工业控制柜内网络设备组网、临时展会网络搭建等场景，相比重新压制长网线，使用耦合器拼接现有网线的作业效率更高，也能避免长距离布线时拉扯网线造成的线芯断裂、水晶头脱落问题。

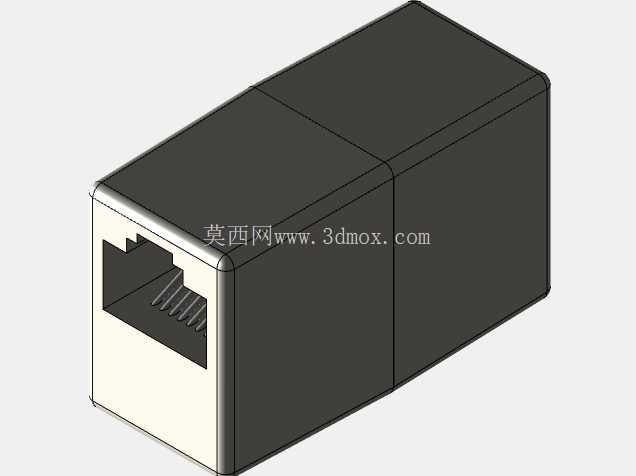

这款耦合器的整体外形为方正的长方体结构，外壳采用两段式拼接设计，主体外壳做了哑光深色处理，两端的插接端口区域做了浅色的限位结构，端口内部集成了8根对应RJ45线序的弹性接触铜片，铜片的排布完全符合T568B/T568A通用线序标准，不管是直通线还是交叉线都能实现稳定导通。设计时首先考虑的是插接的稳固性，端口内部设置了和水晶头弹片匹配的卡扣卡槽，当水晶头插入到位后会发出清晰的卡扣卡合声响，避免日常使用中网线受拉扯导致的接触不良、断连问题；外壳的边角做了小圆弧过渡处理，没有尖锐的棱角，既避免安装时划伤作业人员，也能减少多台设备并排安装时的磕碰磨损。

从安装边界来看，这款耦合器的整体宽度和单网口的占用空间基本一致，长度控制在常规双网口堆叠的尺寸范围内，当需要在高密度配线架上并排使用多个耦合器时，不会出现相邻接口互相干涉、水晶头无法完全插入的问题；外壳的壁厚做了均匀化处理，既保证了整体结构强度，在频繁插拔水晶头时不会出现外壳开裂、端口变形的情况，也控制了整体重量，不会因为自身重量过大对两端插接的网线造成额外的下坠拉力。内部的接触铜片采用了倾斜的弹性设计，当水晶头插入时铜片会产生适度的形变，保证和水晶头的金片充分接触，降低接触电阻，减少千兆网络传输时的信号损耗，同时铜片的弹性寿命经过反复插拔验证，能满足日常场景下上千次插拔的使用需求，不会因为长期使用出现铜片塌陷、接触失效的问题。

在结构设计的细节上，这款耦合器的内部做了对位导向槽，水晶头插入时会顺着导向槽滑入到位，避免插反、斜插导致的铜片弯折、损坏；两段式外壳的拼接处做了卡扣式的装配结构，不需要额外打胶或者螺丝固定，装配效率更高，同时拼接缝隙控制在极小的范围内，能阻挡日常环境中的灰尘、飞絮进入耦合器内部，避免积灰导致的接触不良问题。针对工业场景的使用需求，这款耦合器的外壳材料选用了具备一定阻燃性能的工程塑料，能满足弱电场景下的阻燃要求，避免线路短路时出现明火蔓延的风险；整体结构没有多余的突出部件，既可以直接悬空串接在两段网线之间，也可以配合卡扣固定在配线架、机柜理线架上，适配不同的安装场景。

实际选型使用时需要注意，这类直通型耦合器更适合百兆、千兆以太网的短距离延长场景，信号衰减控制在标准允许的范围内，不会对网络传输速率造成明显影响；如果是长距离、万兆网络的传输场景，还需要搭配屏蔽型的耦合器和屏蔽网线使用，减少外界电磁信号对网络传输的干扰。这款耦合器的结构设计完全遵循通用RJ45接口的尺寸规范，和市面上所有标准RJ45水晶头都能兼容，不需要额外定制转接部件，能直接替换同规格的同类产品，在网络布线、设备维护时可以作为常备配件储备，应对突发的网线长度不足、网口损坏转接等问题。
