空中花园种植用替换式豆荚吊舱结构

　　这款吊舱结构主要面向垂直空中花园的模块化种植场景，适配无土栽培类的立体种植架安装需求，用来替换原有配套的种植豆荚组件，解决原有配件损耗后替换适配的问题，也可用于同规格种植模块的扩容加装。从实际使用场景来看，这类吊舱多用于室内垂直绿化、家庭小型水培种植系统、商用立体绿植墙的种植单元，每一个吊舱对应一个独立的种植位，内部可以容纳固定尺寸的种植海绵，用来承载草药、小型叶菜类作物的根系，同时为植株提供直立生长的支撑结构，避免作物倒伏。

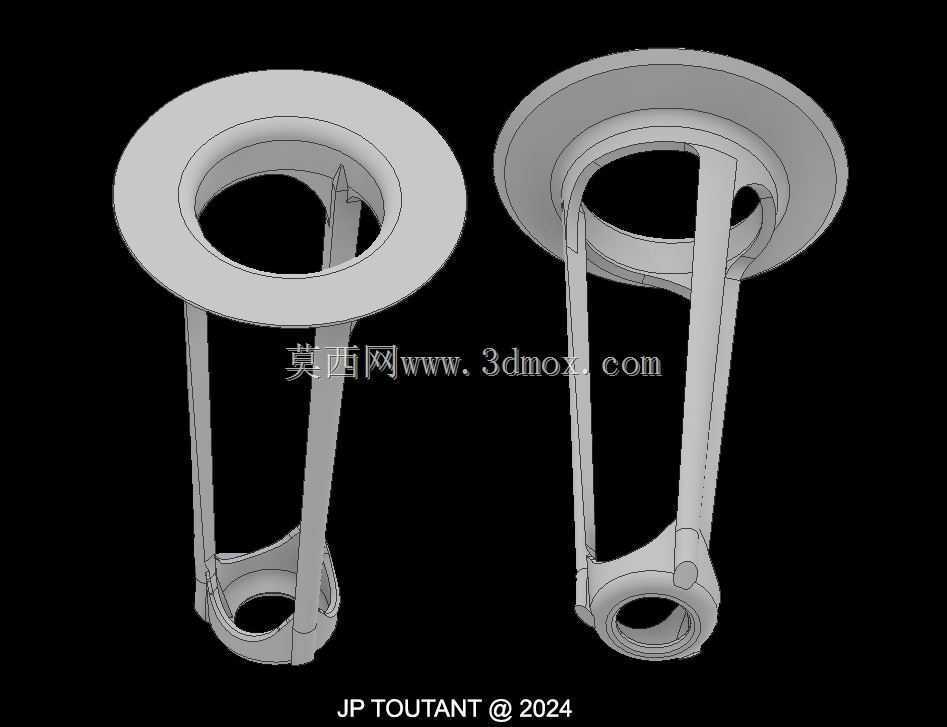

　　从结构设计来看，整体采用上下贯通的笼式支撑结构，顶部为外翻的环形法兰边，这个法兰边的尺寸刚好适配种植架上的预留安装孔位，安装时直接将吊舱从安装孔上方插入，法兰边搭在安装孔的台面即可完成固定，不需要额外的紧固件，拆装替换都非常便捷，日常维护更换作物或者清理海绵的时候可以直接取出，不需要拆卸整个种植架结构。法兰边下方为三根均匀分布的纵向支撑肋，三根肋条沿圆周方向120度等距排布，既保证了整体的结构强度，又尽可能减少了材料的使用，同时肋条之间的镂空区域可以方便观察内部海绵的湿度情况，也能让根系获得更好的透气性，避免闷根问题出现。支撑肋向下收拢到底部的环形承托结构，底部的环形圈内径略小于种植海绵的外径，刚好可以托住海绵不会从下方掉落，同时底部的中空结构可以让多余的营养液从底部流出，避免积液泡根，也方便根系向下延伸接触下方流动的营养液层。

　　从安装边界尺寸来看，顶部法兰的外径适配常规空中花园种植架的32mm标准安装孔，法兰厚度控制在2mm，安装后不会突出种植架台面过多，不会影响上层种植单元的布置；纵向支撑部分的长度为75mm，刚好适配种植架上下层之间的预留间距，不会出现过长顶到下层结构、过短无法接触营养液的问题；底部承托环的内径为18mm，刚好匹配市面通用的20mm见方种植海绵，放入后海绵不会松脱晃动，同时也不会因为过紧导致海绵难以取出更换。

　　设计过程中重点考虑了种植场景的实际使用需求，首先是材质适配性，结构做了等壁厚处理，壁厚统一为1.5mm，适合采用食品级PP材质注塑生产，也可以用PLA材料通过FDM3D打印制作小批量替换件，不管是量产还是用户自行打印替换都有很好的适配性。其次是结构的容错性，三根支撑肋的连接处都做了R2的圆角过渡，避免应力集中导致的结构断裂，同时纵向肋条做了轻微的外倾弧度，在插入安装孔的时候可以起到导向作用，即使安装孔有轻微的尺寸偏差也可以顺利装入。另外，整体结构没有尖锐的边角，日常拿取更换的时候不会划伤手部，也不会刮扯作物的根系。

　　在实际使用中，这类吊舱可以兼容多种水培或者半水培的种植模式，不管是滴灌式还是潮汐式的空中花园系统都可以适配，镂空的支撑结构不会阻挡营养液的流通，也不会遮挡光线，作物的茎秆可以从顶部的环形空间自然向上生长，不会被结构干涉。相比封闭式的种植杯，这种笼式结构的透气性更好，尤其适合草本类植物的根系生长，能够减少根系腐烂的概率，同时透明或者半透明的材质还可以方便观察根系的生长状态，及时调整营养液的浓度和供给频率。

　　从建模逻辑来看，整个结构采用回转体加阵列特征的建模思路，首先绘制顶部法兰和底部承托环的截面轮廓，通过旋转命令生成基础的回转基体，之后绘制单根纵向支撑肋的扫描路径和截面，扫描生成单根肋条后沿圆周阵列三份，最后对所有的锐边做圆角处理，整体建模逻辑清晰，特征参数化程度高，只需要修改顶部法兰直径、支撑肋长度、底部承托环内径这几个关键参数，就可以快速适配不同规格的空中花园种植架，不需要重新绘制整体结构，后续改型设计的效率很高。
