带外置天线的射频通讯核心板结构设计

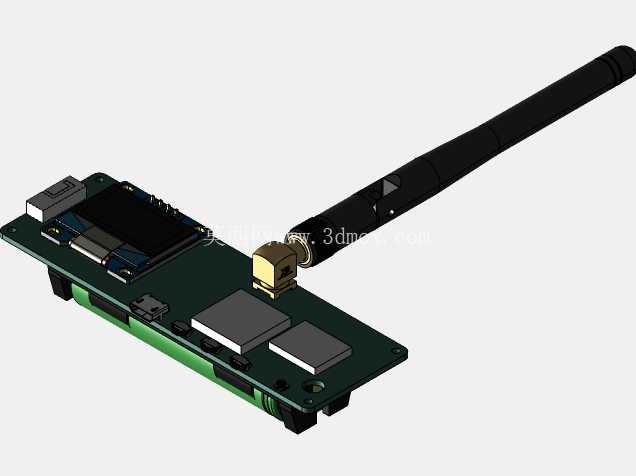

　　这款带外置胶棒天线的射频通讯核心板，主要面向分布式自组网通讯场景设计，可在无公网覆盖的野外作业、应急通讯、区域物联数据传输场景下作为核心通讯节点使用，板载集成了射频收发链路、主控处理单元、电源管理模块与状态显示部件，能够完成LoRa类射频信号的收发、数据解析、组网路由转发等核心功能，无需依赖运营商基站即可实现多节点间的远距离低带宽数据交互。从结构设计层面来看，核心板采用FR-4环氧玻纤基板作为承载主体，板层布局遵循数模分离原则，射频前端电路紧邻SMA天线座放置，尽可能缩短射频走线长度，减少信号传输路径上的阻抗不连续点与插入损耗，SMA天线座采用板端卧式贴装加固设计，座体金属外壳与板上接地露铜区充分焊接，既保证天线连接的机械强度，也能实现良好的接地屏蔽效果，降低板载数字电路对射频接收链路的电磁干扰。

　　外置胶棒天线采用铰接式SMA接头设计，可根据实际安装场景调整天线俯仰角度，在固定点位安装时可将天线调整至垂直地面方向，获得最优的全向辐射效果，在空间受限的嵌入式安装场景下，也可将天线弯折至与板面平行的角度，压缩整体安装高度，适配狭窄的壳体内部空间。板上功能模块的布局充分考虑了散热与安装干涉问题，两块大尺寸金属屏蔽罩分别覆盖主控单元与电源管理电路，既可以阻挡数字电路的高频噪声向外辐射干扰射频接收，也能将芯片工作产生的热量通过屏蔽罩均匀扩散到周围空气中，避免局部热量堆积造成功放芯片温漂过大影响射频性能。

　　板边预留的排针接口与侧边按键的位置，在设计时充分考虑了外壳装配的对位需求，所有接口的中心高度与板边距离都预留了标准壳体壁厚的安装余量，按键的触发行程与外壳按键帽的活动间隙做了匹配设计，避免装配后出现按键卡滞、触发行程不足的问题。电源输入接口位于板侧边缘，接口周围做了丝印标识与防反接保护电路的布局预留，在实际集成使用时，可直接对接标准锂电池供电接口，无需额外外接电源转换模块。板载小尺寸OLED显示屏位于板端靠近天线对侧的位置，屏幕表面与板面齐平，装配外壳时可直接在壳体对应位置开设显示窗口，屏幕与壳体窗口之间可粘贴薄型泡棉胶圈，实现防尘防泼溅的密封效果，同时避免屏幕与壳体硬接触造成的挤压碎裂。从安装边界来看，核心板整体外形为规则矩形，板角做了圆弧倒角处理，避免装配时尖角刮擦壳体内部的加强筋结构，板上四个安装孔的位置对称分布，孔径适配M2规格的铜柱固定螺丝，安装孔周围做了接地露铜处理，固定时可通过金属铜柱实现与外壳金属部分的接地连通，进一步提升整体的电磁屏蔽性能。射频功放电路位于SMA天线座紧邻位置，该区域的板底做了露铜散热处理，在长时间满功率发射的工况下，可通过板底露铜区将热量传导至外壳壳体上，借助外壳的更大散热面积降低功放芯片的工作温度，保证长时间发射工况下的输出功率稳定性。

　　在进行配套外壳设计时，需要重点关注天线座区域的结构避让，SMA接头的外接部分需要在壳体上开设对应的避让孔，孔位与接头的同轴度公差控制在0.2mm以内，避免接头与壳体发生硬接触造成天线连接应力过大。壳体内部的固定柱高度需要与板厚匹配，保证电路板装配后板面与壳体内壁之间预留至少1mm的间隙，避免板底焊接的贴片元件与壳体内壁发生挤压短路。壳体的显示窗口区域需要做下沉台阶设计，台阶深度匹配屏幕表面到板面的高度差，保证装配后屏幕表面与壳体内侧的泡棉胶圈充分压缩贴合，实现良好的密封效果。侧边的按键对应位置需要设计一体式的硅胶按键帽，按键帽的触发行程与板上轻触开关的行程匹配，保证按压手感清晰，同时避免外部灰尘水汽从按键缝隙进入壳体内部。电源接口与排针接口对应的壳体位置需要开设对应的开口，开口边缘做倒角处理，避免插拔外接连接器时刮擦线材外皮。在户外使用场景下，壳体可选用耐候性ABS材质，表面做磨砂哑光处理，提升手持使用时的摩擦力，同时降低阳光直射下的表面反光。在嵌入式集成安装场景下，可将核心板通过铜柱直接固定在主设备的内部安装位上，天线通过壳体开孔引出至设备外部，保证射频信号的收发效果，板上的排针接口可通过排线与主设备的主控板连接，实现通讯数据的交互传输。
