微雪PCIe转M.2 E KEY扩展板结构设计

做嵌入式硬件配套结构设计快八年，经手的树莓派扩展载板没有一百也有八十，这次复刻的这款PCIe转M.2 E KEY转接板，是目前做边缘计算硬件扩展里需求频次很高的一款配件。先从实际落地场景说，现在很多做工业边缘网关、小型AI推理节点、嵌入式视觉采集的项目，都会用树莓派这类单板计算机做核心主控，但原生板载的接口资源有限，尤其是要接M.2接口的无线网卡、蓝牙模块、小型AI加速卡的时候，原生接口根本不够用，这款转接板就是专门解决这个痛点的，把主控板引出的PCIe通道转换成标准M.2 E KEY接口，不用飞线不用改板，直接叠装在主控板上方就能用。

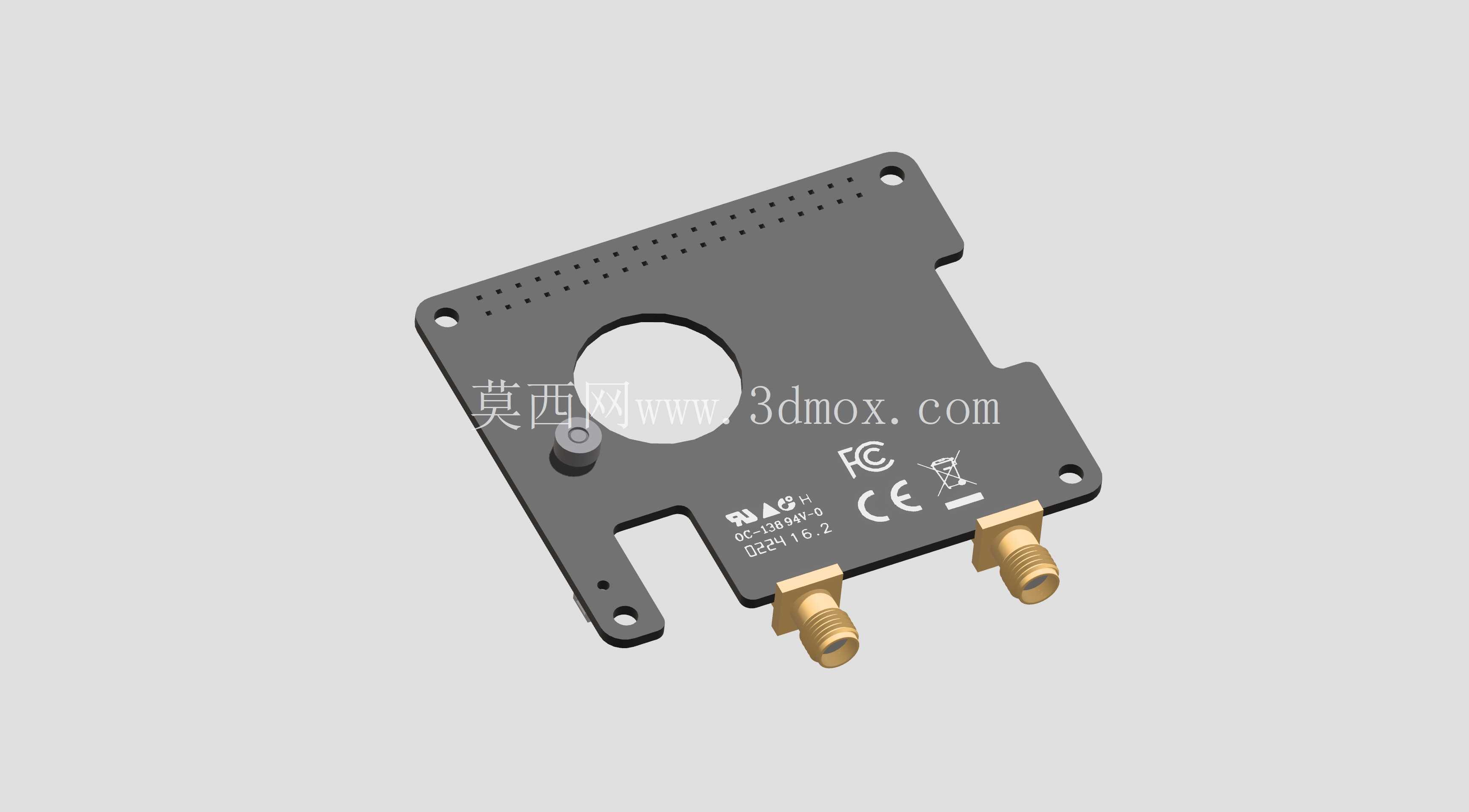

说回结构设计本身，这次建模完全是拿实物对照卡尺一点点抠的尺寸，没有参考现成的开源图纸，毕竟做结构设计最忌讳的就是安装孔位差个零点几毫米，装的时候要么螺丝对不上，要么接口插不到位。首先是板体的外形轮廓，整体是不规则的PCB载板结构，不是规整的矩形，左下角特意做了圆形避让槽，这个位置刚好对应主控板上的核心芯片散热区域，装上去之后不会压到原有散热片，也不会挡住核心板的散热风道，之前做过一款类似的转接板就是没留这个避让，装上去之后核心芯片温度直接高了十五度，后来改模花了不少功夫，这次建模的时候特意把这个避让位的尺寸卡得很准，直径和下沉高度都和实物完全一致。

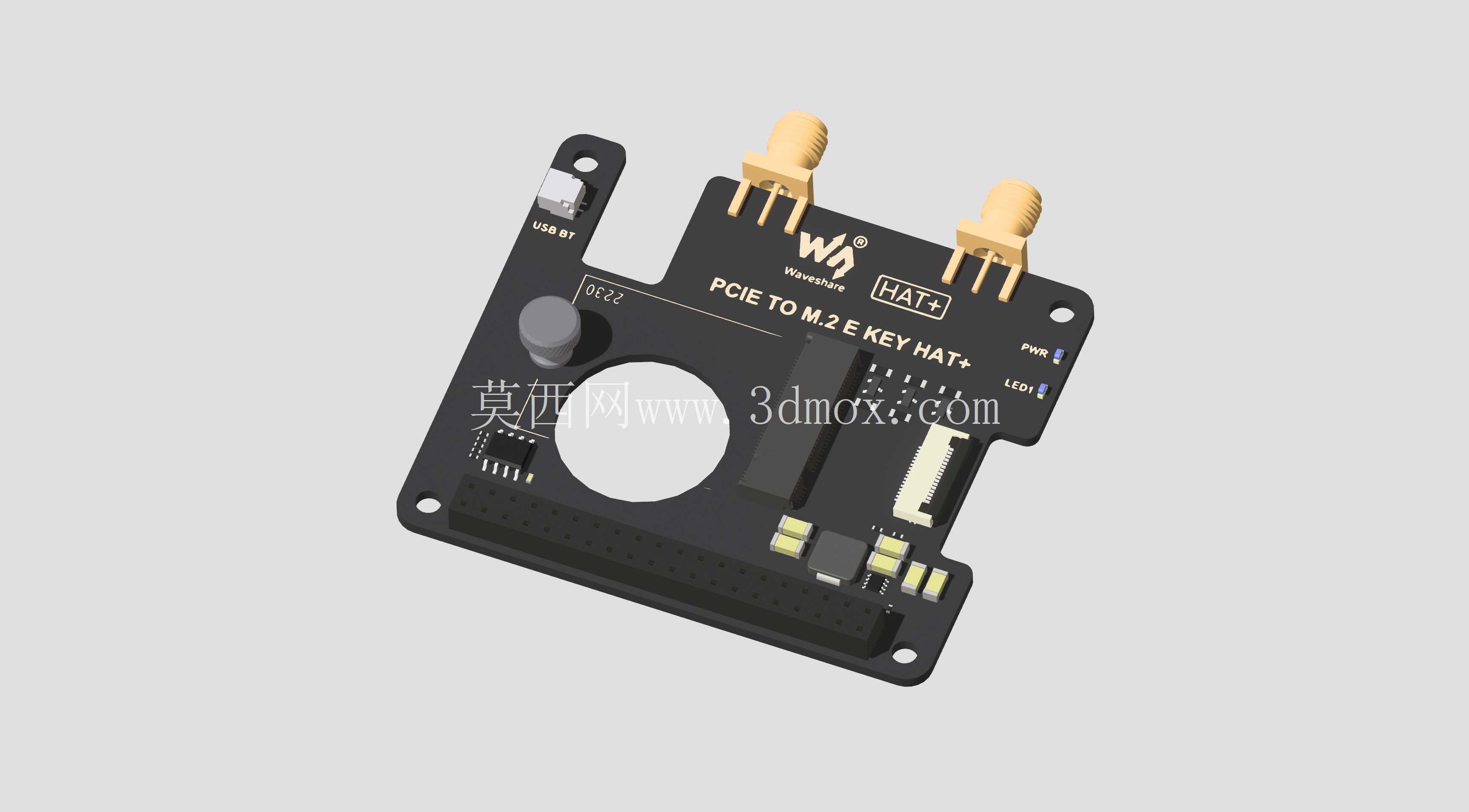

然后是安装边界的处理，板上的四个固定孔位都是按照标准HAT扩展板的孔距做的，孔径刚好适配M2.5的铜柱，孔位周围留了足够的焊盘避让空间，不会出现螺丝拧上去刮到表层走线的问题。板上的接口布局也完全按照实物还原，顶部两个SMA天线座的位置特意做了凸台结构，刚好突出板边，装天线的时候不用额外加延长线，拧上去之后天线不会和板上其他元件干涉。侧边的USB接口、复位按键、状态指示灯的位置都和实物一一对应，按键的凸起高度刚好比板上最高的元件高1.2毫米，装外壳的时候不用额外做按键加长柱，直接按外壳上的按键位就能触碰到。

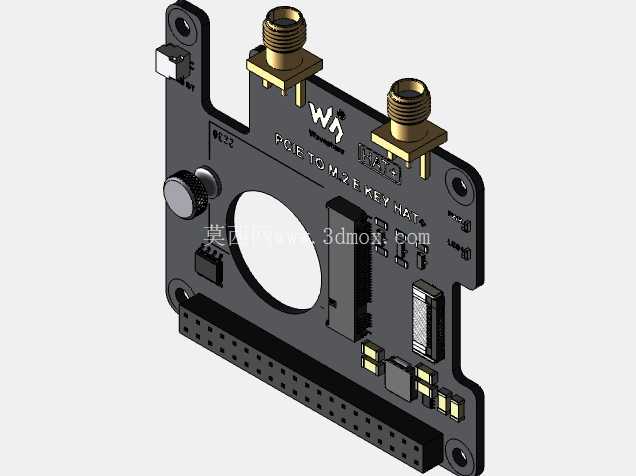

再说说功能对应的结构设计，M.2 E KEY插槽的位置在板体中部，插槽的高度按照标准M.2 2230规格的卡做了限位，插卡之后卡的顶面和SMA座的底面刚好留了0.8毫米的间隙，不会出现插卡之后顶到天线座的问题。插槽旁边的固定螺柱位置也做了精准定位，M.2卡插进去之后螺丝刚好能拧到螺柱里，不会出现歪孔滑丝的情况。板上的电容、电阻、接口芯片这些元件的高度都按照实物实测尺寸做了还原，尤其是几个大尺寸的电解电容，高度比其他贴片元件高不少，建模的时候特意把这些元件的位置和高度做了标注，后续如果要给这个扩展板做配套外壳，直接参考这个模型的元件高度留内腔空间就行，不用再反复打样测高度。

之前很多同行做这类转接板模型的时候，经常忽略板上的丝印和定位标识，其实这些细节在实际装配的时候很有用，比如板上的PCIE通道标识、接口方向标识，建模的时候都按照实物的位置做了凹凸还原，后续做生产工艺验证的时候，能直接对照模型检查丝印位置有没有偏移，会不会被元件挡住。还有板边的倒角处理，所有直角位置都做了0.5毫米的圆角，和实物PCB的铣边工艺一致，不会出现锐边割手的问题，也符合工业配件的安全设计要求。

从实际选型适配的角度说，这个模型还原的转接板支持标准M.2 E KEY协议的设备，不管是无线网卡、蓝牙模块还是小型的边缘计算加速卡，只要是E KEY接口的都能适配，建模的时候特意把插槽的金手指位置、引脚定义对应的结构避让都做了准确还原，做结构仿真的时候能直接检查插卡之后的应力分布，不会出现插卡之后PCB变形的问题。另外板上的供电电路部分的元件布局也做了还原，电源芯片的位置刚好在板边，散热条件好，长时间工作的时候不会因为积热导致元件降频，这个布局细节在做热仿真的时候能直接用到，不用再重新搭建元件布局模型。

很多刚入行的结构工程师觉得这类PCB载板的建模很简单，就是画个板框摆几个接口就行，其实真要做到能直接用于生产验证、外壳设计、装配模拟的精度，要抠的细节非常多，比如每个接口的插入深度、元件的最高高度、固定孔的沉头深度、和下层主控板的叠装间隙，这些尺寸差个0.5毫米，实际装配的时候就会出问题。这次建模全程用毫米做单位，每一个尺寸都是拿卡尺反复测三次取平均值，板上的每一个小元件都没有省略，哪怕是0402封装的LED灯，都按照实际尺寸做了模型，不是用贴图代替，这样后续不管是做装配干涉检查、还是做产品渲染图、或者是做生产工艺的SMT贴装模拟，这个模型都能直接用，不用再二次修改。

另外在安装兼容性上，建模的时候特意核对了标准树莓派HAT的叠装高度，铜柱的高度选用的是6毫米规格，装上去之后转接板和下层主控板之间的间隙刚好是4毫米，足够放下主控板上的散热片和插针，不会出现压到插针导致短路的问题。板上的引出排针位置也和标准HAT接口完全对齐，插上去之后每一个引脚都能对应上，不会出现插歪或者针脚偏移的问题。之前遇到过不少第三方做的转接板，就是排针位置差了零点几毫米，插上去之后个别引脚接触不良，排查问题花了好几天，所以这次建模的时候排针的位置精度做到了0.05毫米以内，完全符合工业级配件的装配精度要求。
