下压式六热管CPU风冷散热器结构设计

做PC机箱结构设计的工程师大多遇到过风冷散热器干涉的问题，尤其是小尺寸ITX机箱、紧凑型MATX机箱的内部布局阶段，散热器的高度、热管走位、鳍片覆盖范围，直接决定了内存插槽、PCIe设备、机箱侧板的安装余量，很多时候前期选型没核对清楚安装边界，到样机装配阶段才发现内存马甲顶到鳍片、侧板盖不上、显卡安装空间被挤占的问题，反复改机箱内部固定位或者更换散热方案，平白耽误项目进度。

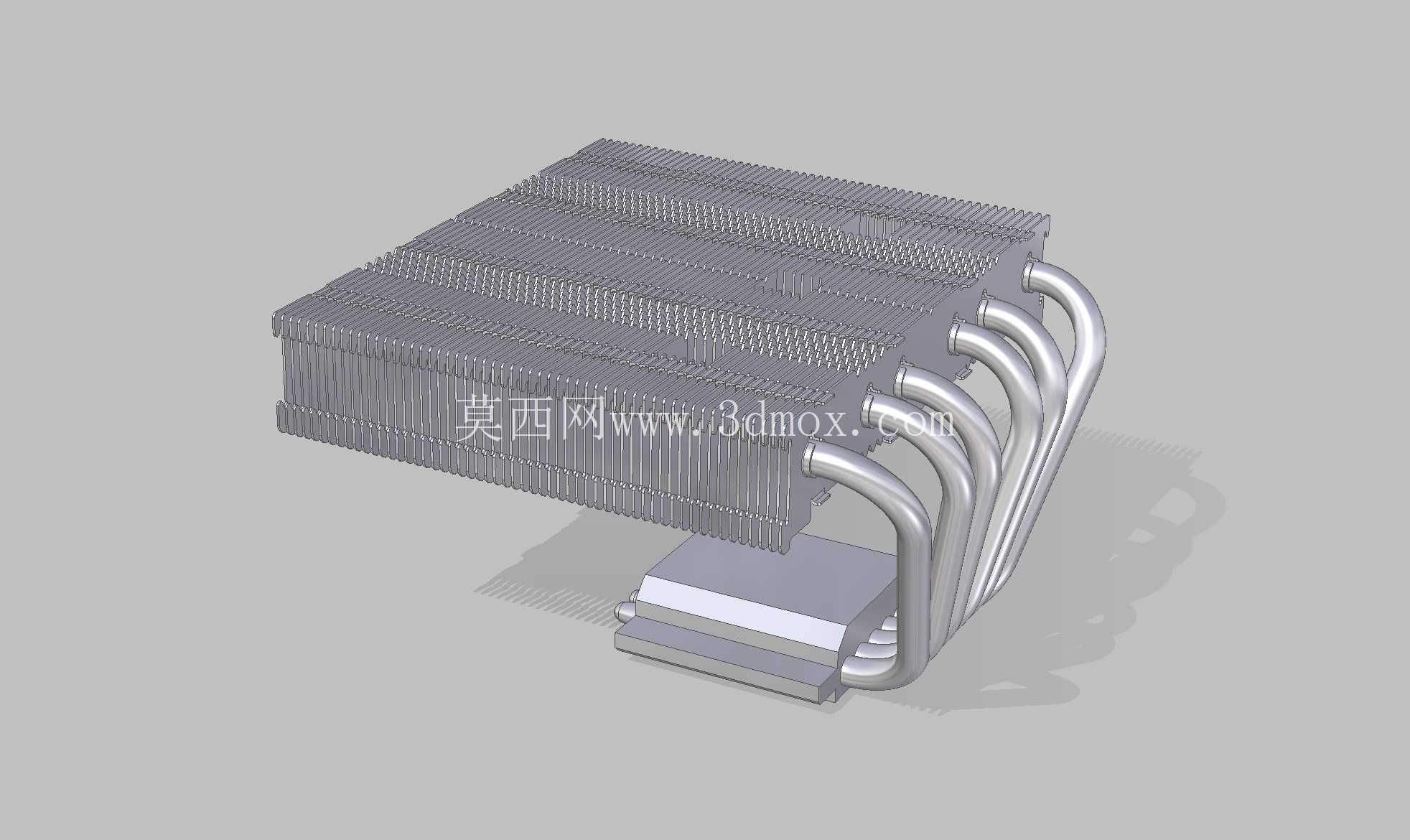

这款下压式风冷散热的三维结构，完全是按照实装测绘的尺寸还原的，没有做夸张的结构简化，鳍片的堆叠间距、每根热管的弯曲弧度、底座的接触平面公差、热管与鳍片的穿接位置都和实物一致，拿来做机箱内部布局校验的时候，不需要再额外核对实物尺寸，直接导入装配体就能做干涉检查，能省不少前期选型核对的时间。

从实际使用场景来看，这类下压式散热器和塔式侧吹散热的应用方向有明显区别，塔式散热的风道是前后贯穿，适合中塔以上机箱组建水平风道，而下压式的风道是垂直向下吹，能顺带带走CPU供电模块、内存周边的积热，尤其适合机箱内部空间局促、没有多余高度容纳 tall 版塔式散热的紧凑型装机场景，很多卧式机箱、客厅HTPC、小型ITX主机都会优先选这类高度更低的下压方案。

结构设计上，这款散热采用六根热管直触底座的布局，热管从底座引出后做了统一的等弧度弯曲，顺着鳍片组的侧边延伸到鳍片上部，没有出现热管交叉、局部凸起的结构，鳍片组采用规整的矩形堆叠设计，边缘做了轻微的折边处理，既保证了鳍片的整体结构强度，避免运输或者安装过程中鳍片倒伏变形，也让气流穿过鳍片的时候不会因为边缘毛刺产生额外的风噪。底座部分采用分层设计，最下层是和CPU顶盖接触的平整铜底，上层是固定热管的铝制基座，基座两侧预留了标准的扣具安装孔位，兼容主流的Intel和AMD平台扣具安装，不需要额外做孔位的适配修改。

做结构校验的时候需要重点关注几个安装边界：首先是散热器的总高度，这个尺寸直接决定机箱的CPU散热限高要求，模型里的高度尺寸是按照实装状态还原的，包含底座到鳍片顶部的全部高度，导入装配体后可以直接测量和机箱侧板的间隙，预留出风扇安装的厚度余量；其次是鳍片组的长宽尺寸，要核对和内存插槽的位置关系，尤其是带高马甲的DDR内存，鳍片边缘如果延伸到内存插槽上方，需要确认内存安装后会不会和鳍片产生干涉，这款模型的鳍片组在靠近内存的一侧做了轻微的内收处理，能兼容大部分标准高度的马甲内存，但如果是超高马甲的内存还是需要实际核对间隙；另外还要注意热管的弯曲部分会不会和主板上的CPU供电散热片、周边电容产生干涉，模型里的热管弯曲弧度是按照实物还原的，每根热管的外轮廓都做了准确建模，干涉检查的时候不需要额外放大公差余量。

很多工程师做机箱散热布局的时候，习惯用简化的方块代替散热器，往往忽略了热管外凸、鳍片边缘倒角、扣具突出的细节，到实际装配的时候才发现局部干涉，这款模型把所有和安装相关的结构细节都做了还原，包括扣具的安装凸台、热管的弯曲外轮廓、鳍片的实际堆叠厚度，导入装配体后可以直接用来做风道模拟、安装间隙校验、结构干涉检查，不需要再额外补建细节结构。

从散热功能的设计逻辑来看，六根热管的布局是为了保证热量从底座到鳍片的传导效率，热管均匀分布在底座上，不会出现局部热堆积的问题，鳍片的间距是按照低转速风扇的风压特性设计的，即使搭配低转速静音风扇，也能保证气流顺利穿过鳍片缝隙带走热量，不会因为鳍片过密导致风阻过大、散热效率下降。底座的接触平面做了平整度控制，安装后和CPU顶盖的接触间隙能控制在合理范围内，不需要额外打磨就能保证导热介质均匀填充，减少接触热阻。

在实际的项目应用里，这类准确的散热器模型除了用来做机箱内部布局，还可以用来做散热风道的仿真模拟，模型里的鳍片缝隙、热管位置、底座结构都和实物一致，仿真的时候不需要再对模型做大量简化，能得到更贴近实际使用状态的风道模拟结果，帮助工程师优化机箱的进风口、出风口位置，调整内部走线的布局，避免气流被线材阻挡影响散热效率。对于做PC硬件改装、定制机箱设计的从业者来说，这类精准的实物模型能大幅减少前期打样的次数，降低试错成本，不需要反复购买实物测量尺寸，直接在三维环境里就能完成全部的布局校验工作。
