透明外壳分体式游戏手柄结构设计

这款手持游戏操控设备的结构设计，核心围绕长时间握持的人机交互需求展开，在外壳分割逻辑上采用上下分件的处理方式，将整体壳体拆分为透明上盖与红色底壳两个主体部分，分模线沿着手持握持时的侧部轮廓走向布置，既避开了手部直接接触的受力区域，也为后续壳体的装配固定预留了足够的连接位空间。从实际使用场景来看，这类设备主要面向桌面端、主机端的游戏交互场景，需要适配不同手型用户的长时间握持需求，因此底部壳体的曲面弧度做了渐进式的过渡处理，从前端的薄边结构逐步向后端加厚，贴合手掌自然弯曲时的轮廓曲线，减少长时间握持产生的局部压应力。

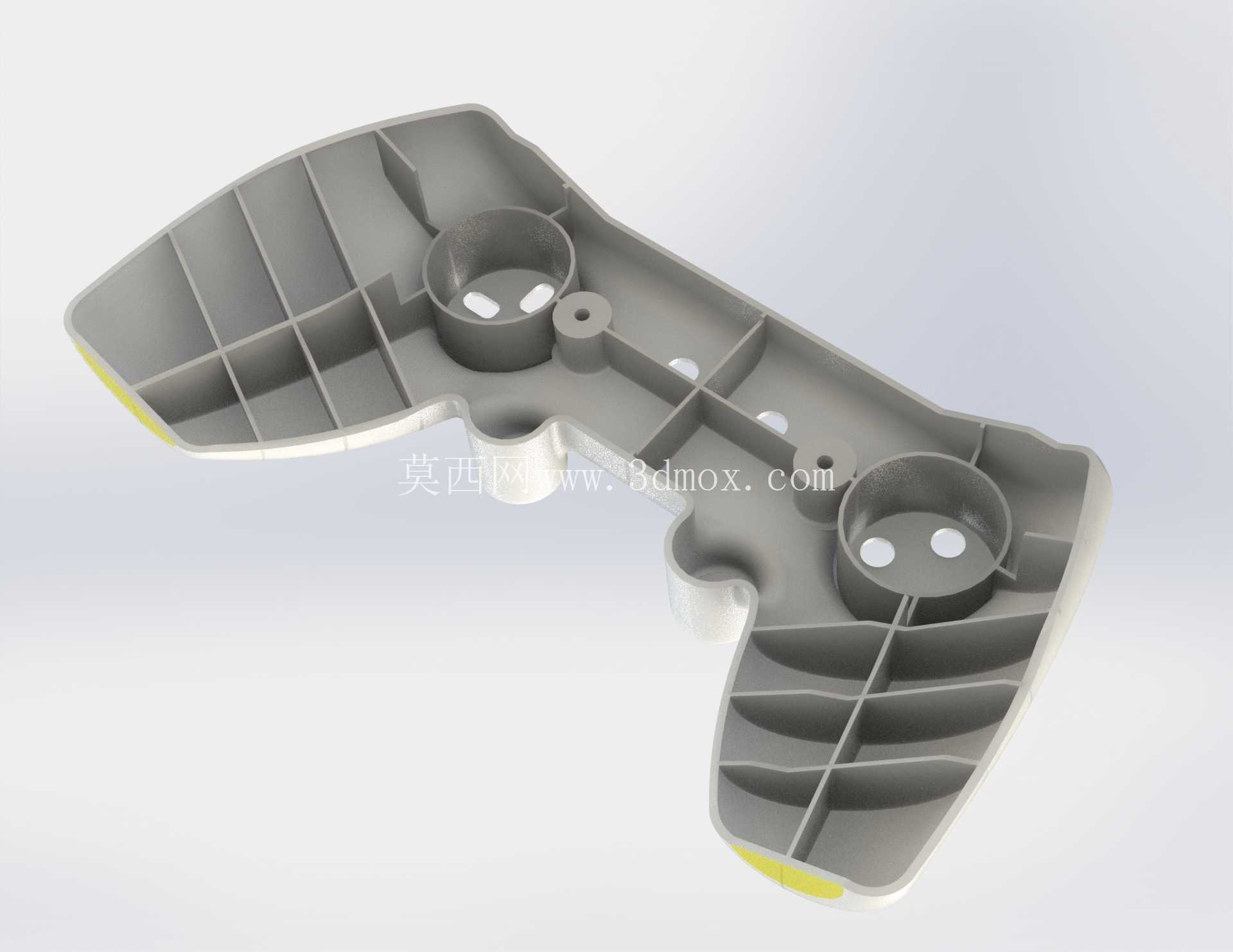

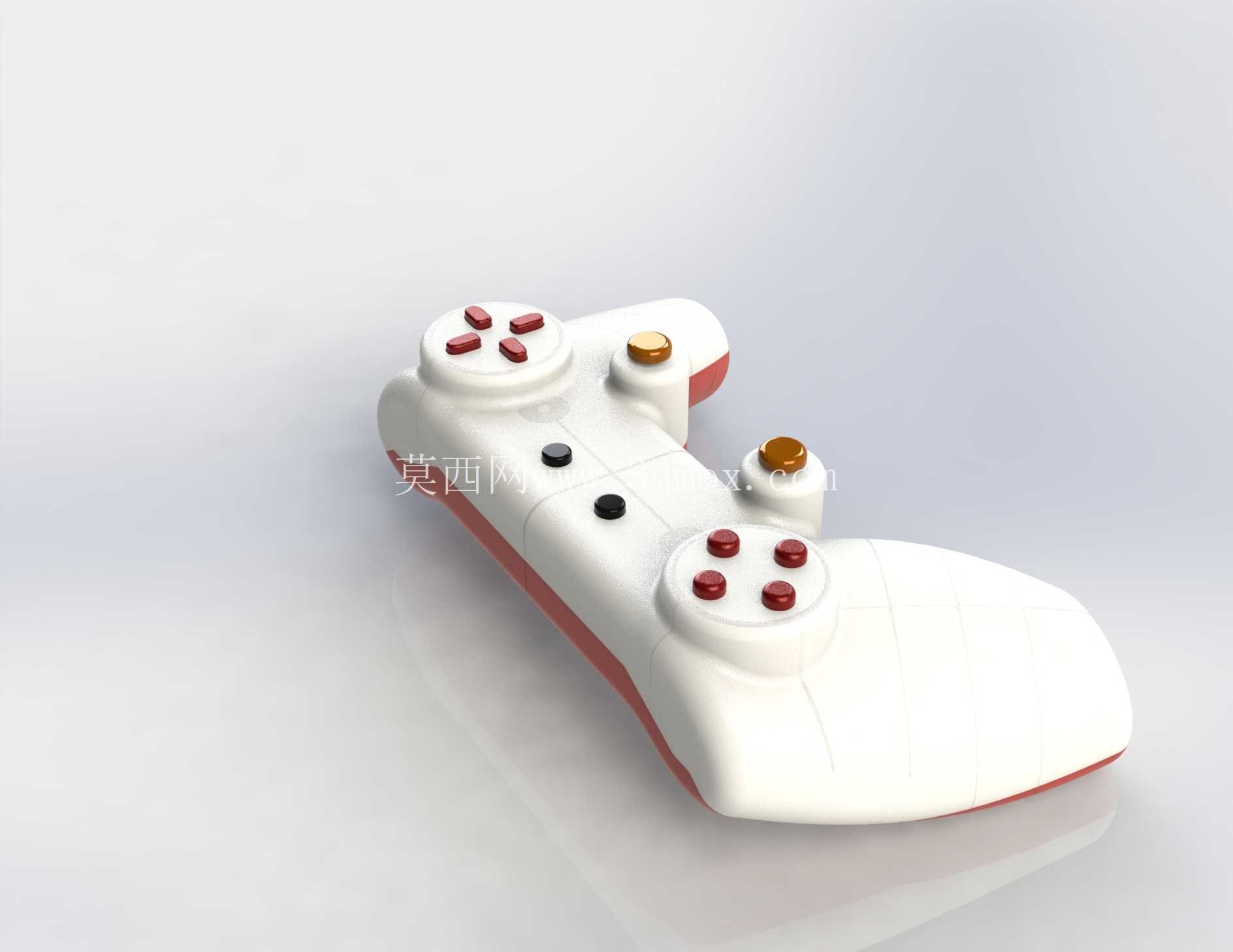

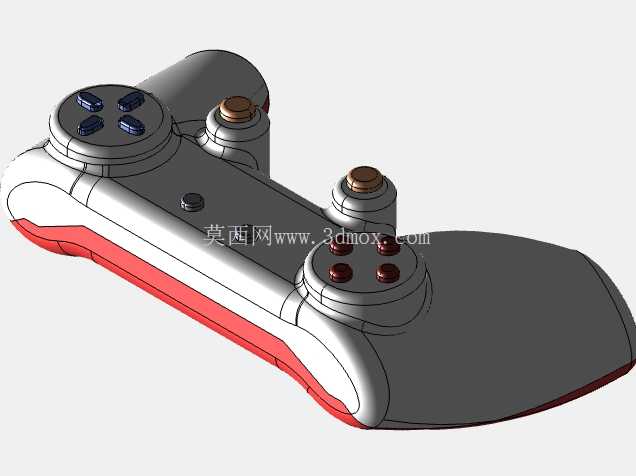

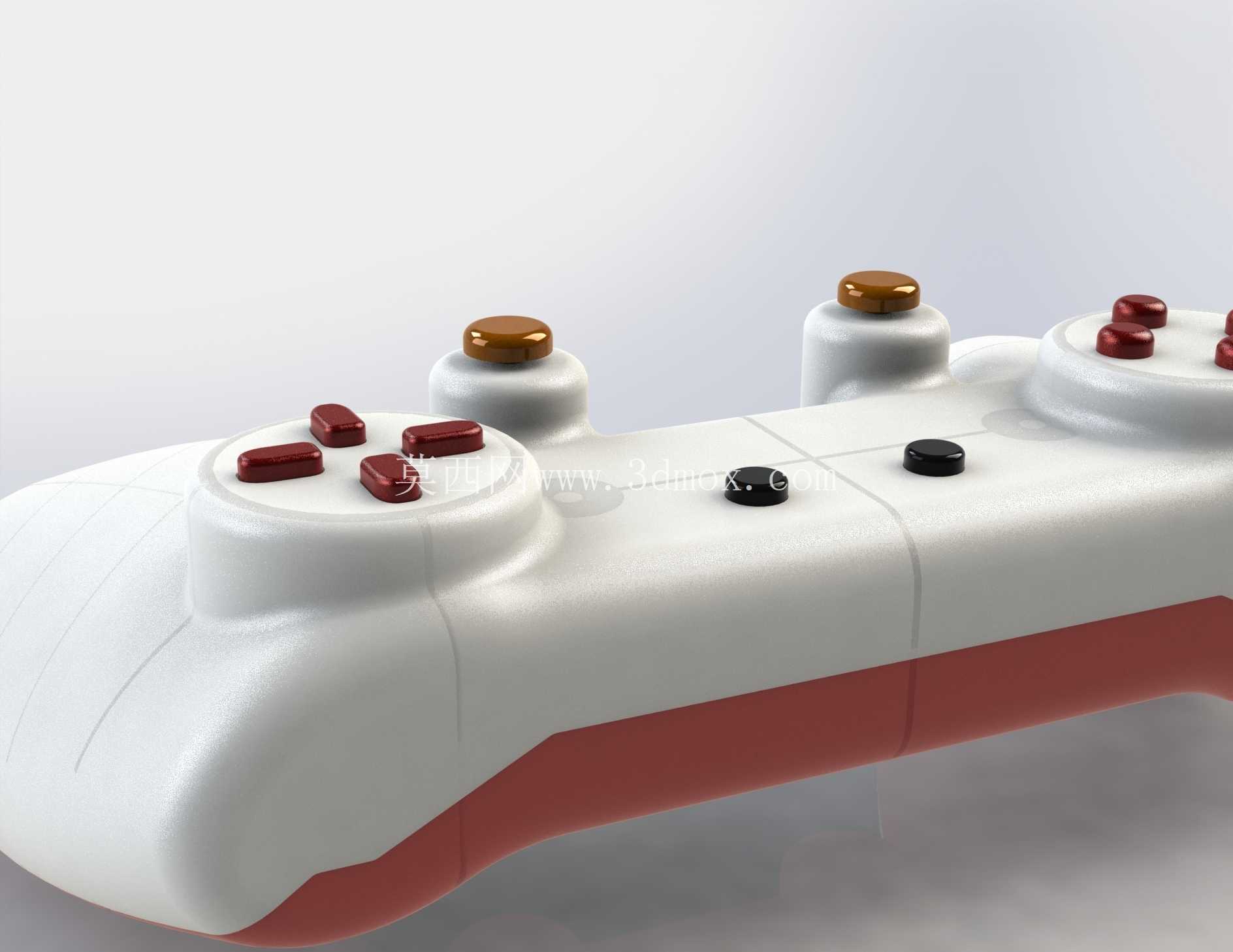

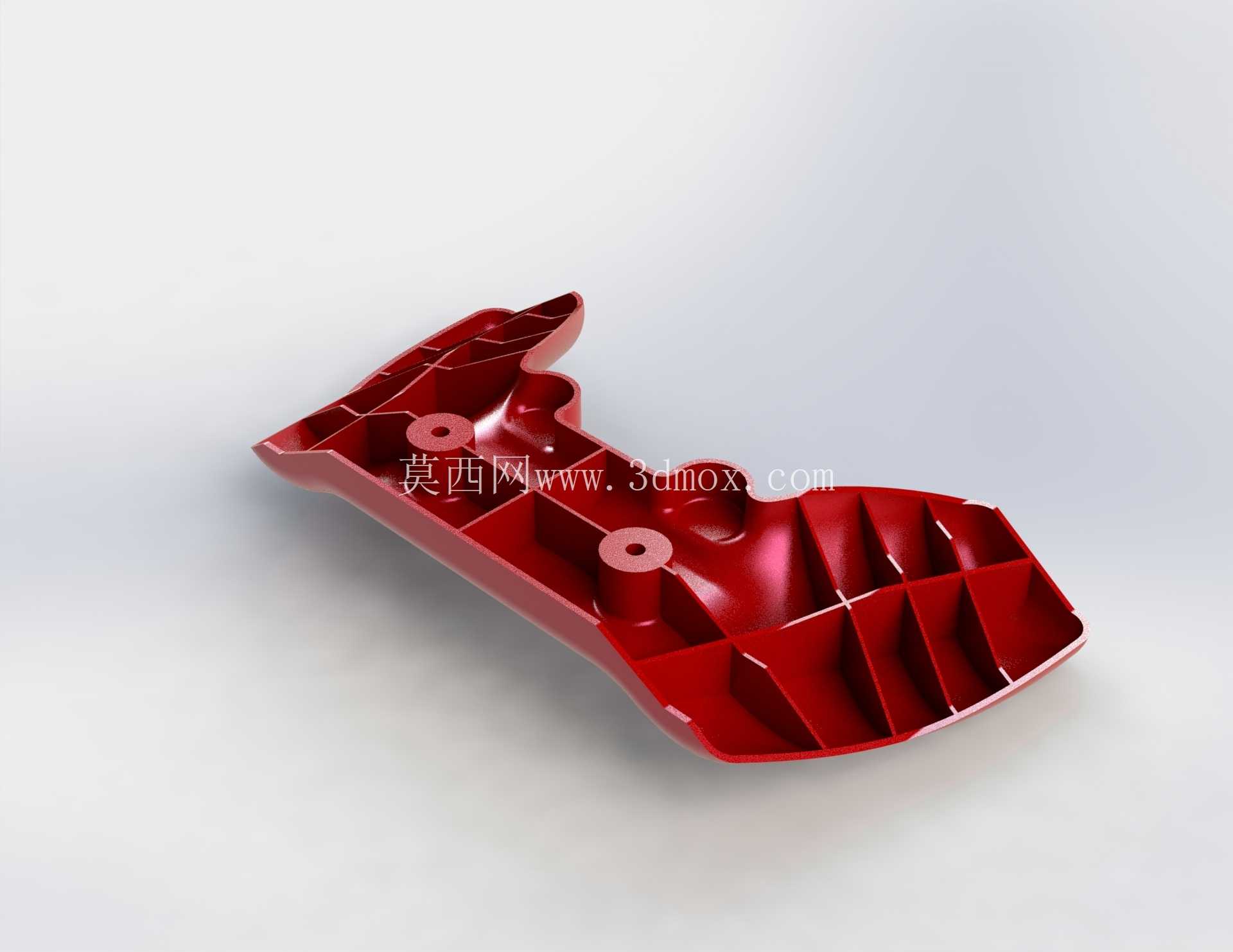

功能模块的布局上，所有操控按键全部布置在透明上盖的顶面区域，按照操作频率划分按键排布区域：前端靠近设备边缘的位置布置两组高频操作的动作按键，每组包含四个独立按键，按键柱做了加高处理，保证按压行程的同时，避免透明壳体的壁厚差导致的按键卡滞问题；中部区域布置两个功能选择按键与一个高位的模式切换按键，按键高度差控制在3毫米以内，方便用户在盲操作时通过触感区分不同按键的功能，不需要视线转移即可完成操作切换。内部支撑结构的设计上，在上下壳体之间设置了多道横向与纵向交错的加强筋，筋条厚度控制在1.2毫米，既不会过多占用内部的电路板安装空间，也能提升整体壳体的抗扭强度，避免用户握持发力时壳体产生形变挤压内部电路板，导致按键触发失灵的问题。

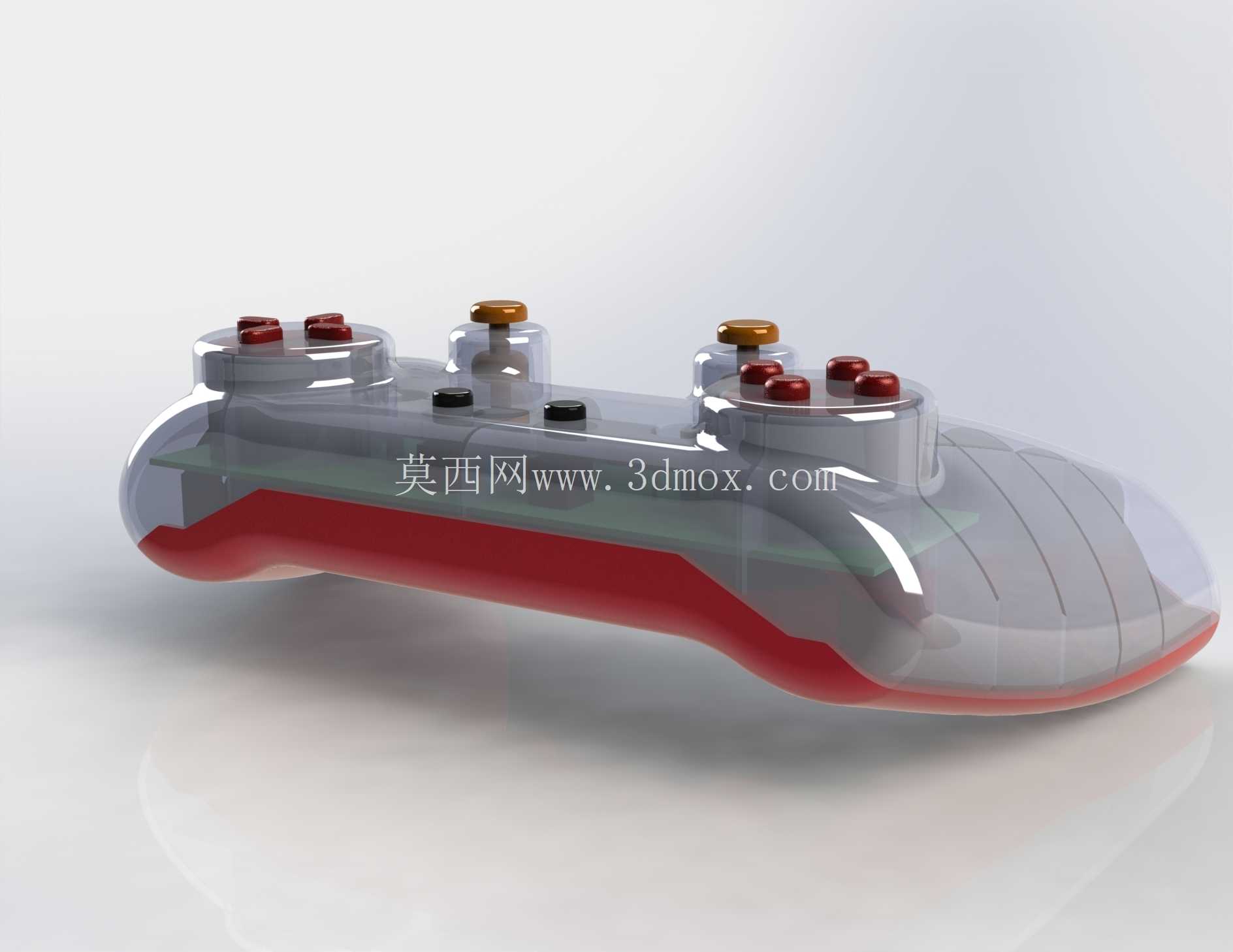

安装边界的处理上，壳体内部预留了标准尺寸的电路板安装柱，柱高根据电路板上元件的最高高度做适配，安装柱顶端设计了自攻螺丝柱孔，孔位周边做了0.8毫米的加厚凸台，避免螺丝锁附时柱体开裂；电池仓的位置布置在设备中部的空腔区域，仓体周边的筋条做了围边处理，防止电池在设备晃动时产生位移，触碰周边的按键触发结构。透明上盖采用半透明的PC材质设计，一方面可以直观展示内部的结构布局，另一方面PC材质的抗冲击性能可以满足日常使用中的跌落防护需求，底壳采用磨砂质感的软胶包覆处理，增加握持时的摩擦力，避免手汗导致的设备滑脱。

按键的触发结构采用常规的硅胶垫配合导电胶的方案，每个按键对应的硅胶垫位置都设计了独立的定位柱，与上盖内侧的定位孔配合，防止硅胶垫在长期按压后产生偏移，导致按键手感不一致。设备两端的弧度做了圆角处理，圆角半径控制在8毫米，避免尖锐边角在握持时硌手，整体的宽度尺寸控制在150毫米左右，适配绝大多数成年用户的手掌展开宽度，厚度在最厚的中部区域控制在28毫米，不会因为过厚导致握持时手指无法自然搭放到按键区域。上下壳体的连接除了螺丝固定之外，在侧部分模线位置设计了一圈均匀分布的卡扣结构，卡扣的扣合量控制在0.6毫米，既保证壳体装配后的缝隙均匀，也方便后续维修时的拆卸操作，不会因为卡扣过紧导致拆卸时壳体断裂。
