紧凑型桌面3D打印ITX电脑机箱结构设计

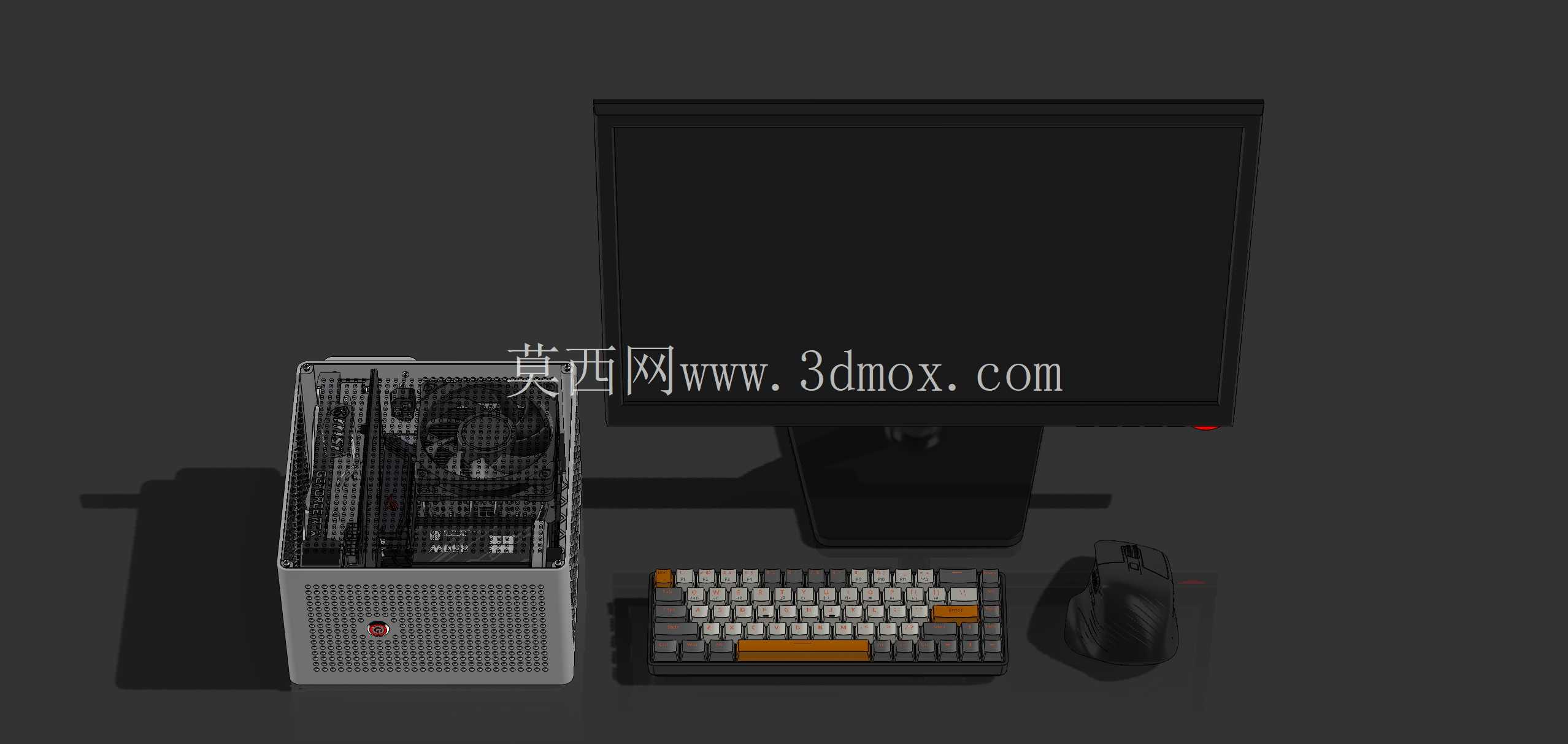

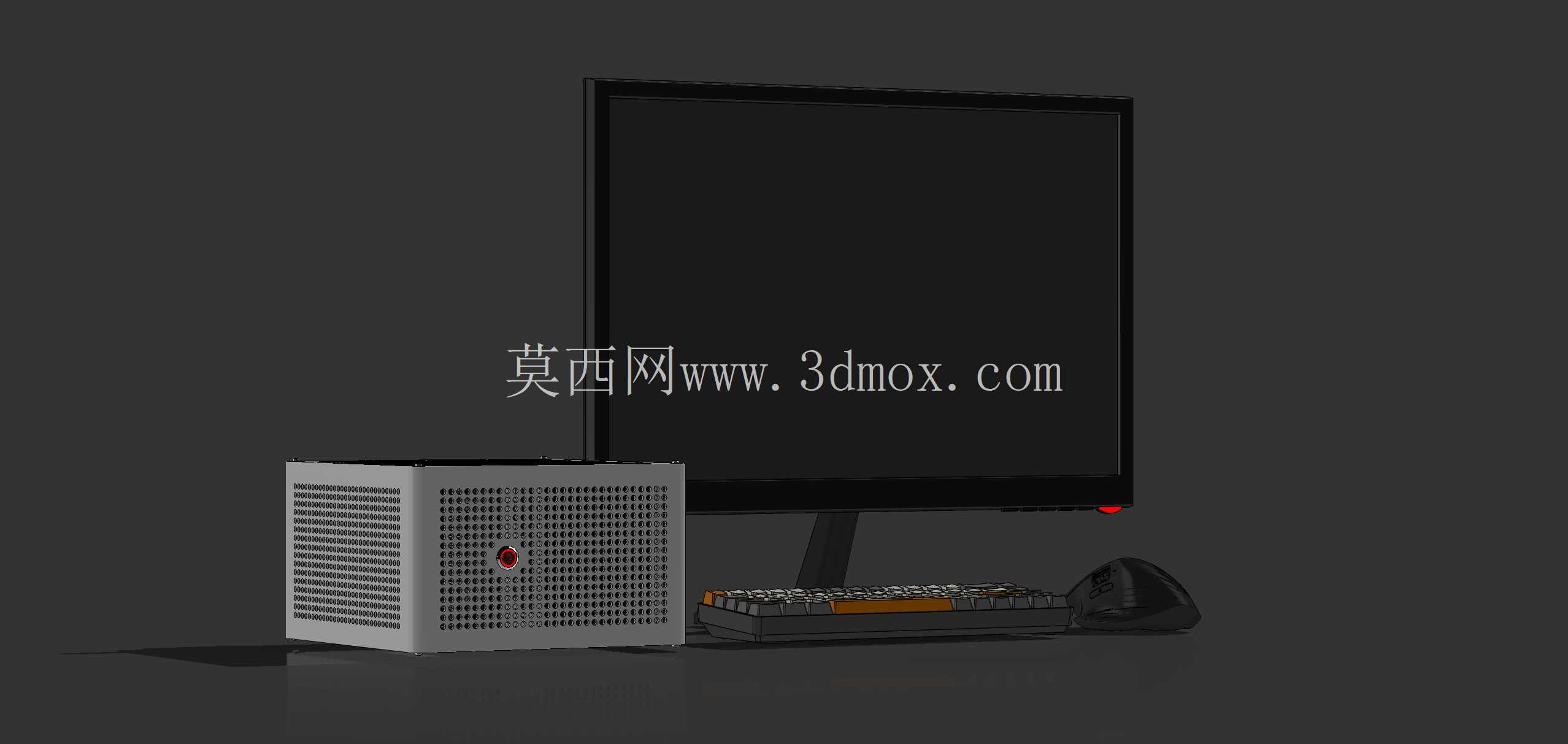

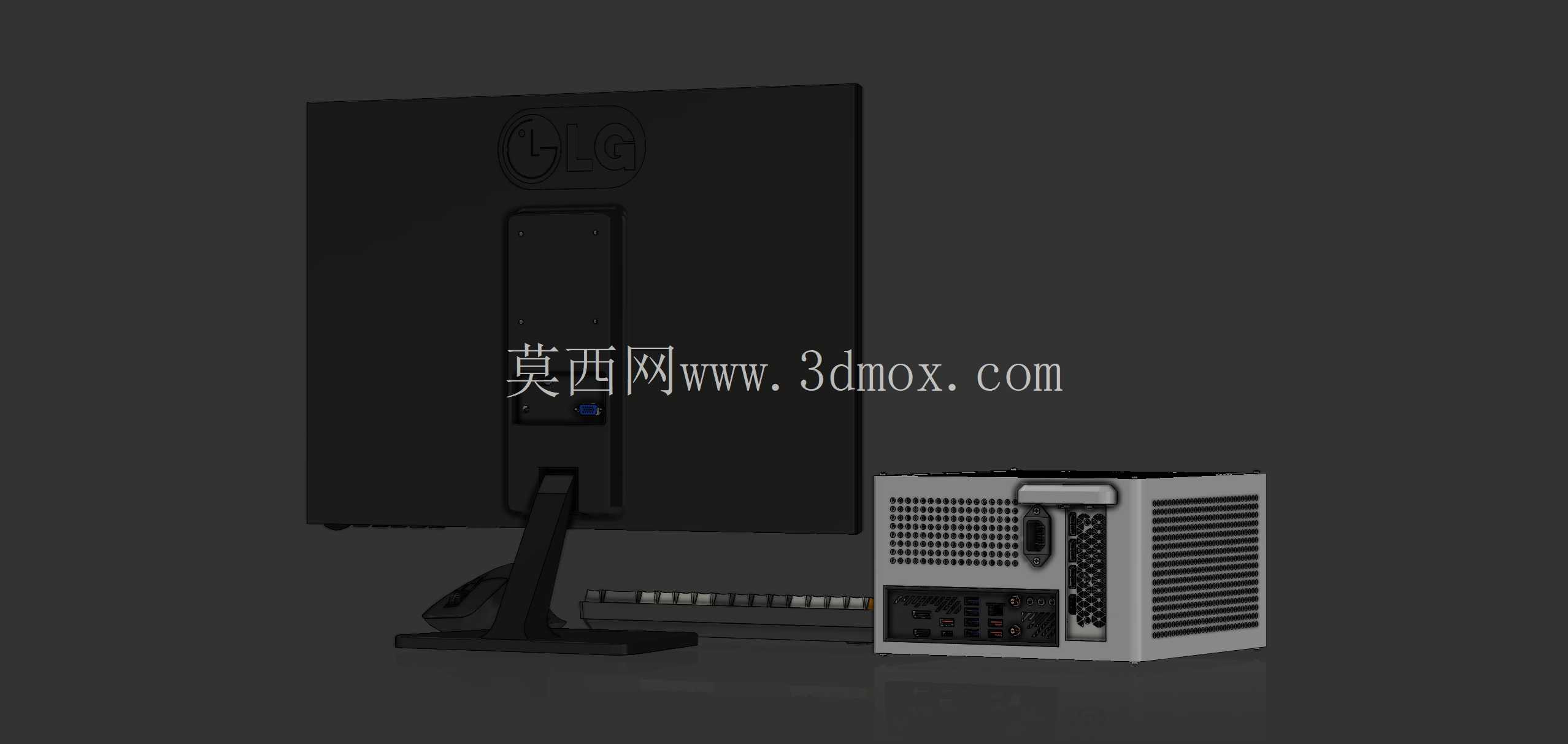

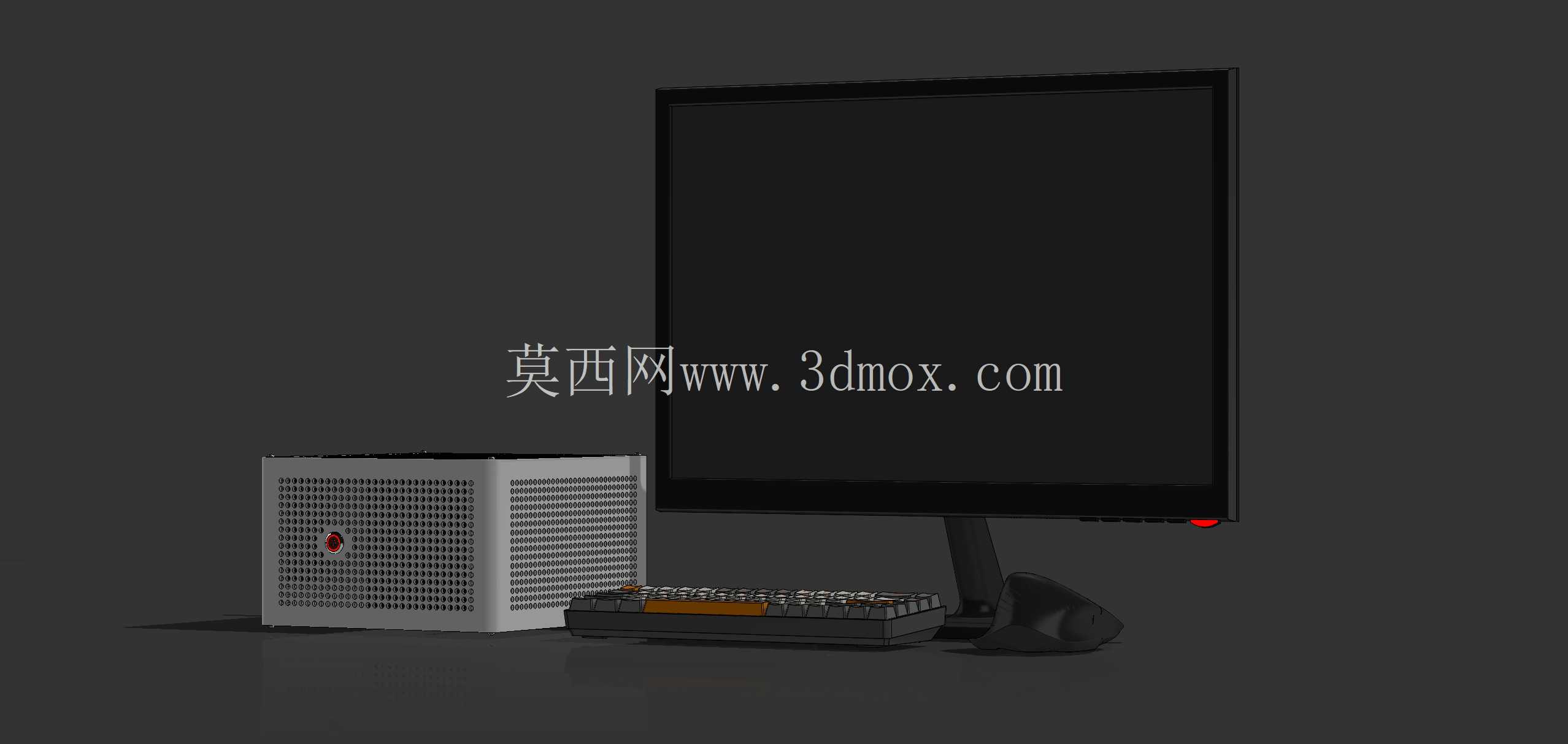

这款紧凑型ITX机箱的设计初衷，是为了满足桌面空间有限的硬件爱好者搭建迷你高性能主机的需求，适配当下主流的ITX规格主板，整体外形控制在极小的桌面占用范围内，放置在桌面 alongside 键盘、显示器时不会挤占过多操作空间，甚至可以直接放置在显示器下方的支架层，进一步释放桌面可用区域。从结构设计逻辑来看，整个机箱采用3D打印工艺实现定制化生产，不需要开模，能够根据不同用户的硬件选型灵活调整内部安装位的尺寸边界，比如针对不同长度的独立显卡、不同规格的SFX电源，都可以通过调整内部筋位的位置来适配，不需要重新制作整套模具，这也是3D打印工艺在定制化机箱领域的核心优势。

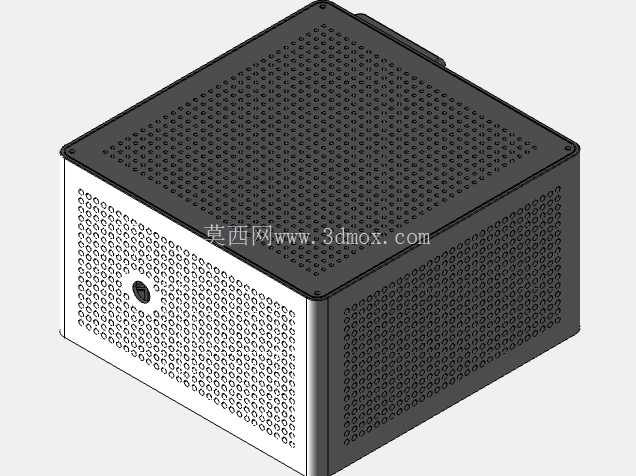

机箱的外壳采用网格镂空结构设计，一方面是为了降低3D打印的材料消耗与打印时长，另一方面是兼顾内部硬件的通风散热需求，镂空区域的开孔尺寸经过反复验证，既能够保证足够的通风量带走CPU、显卡、电源工作时产生的热量，又不会因为开孔过大导致内部硬件裸露影响整体美观度，同时网格结构也能提升外壳的结构强度，避免薄壁结构在日常搬运、拆装过程中出现开裂变形的问题。前面板预留了开机按键的安装位，按键位置符合日常操作的人机工程学角度，用户坐在桌面前不需要俯身就可以轻松触碰到开机键，不需要额外调整坐姿。

内部安装边界的设计上，主板安装位严格遵循ITX主板的标准孔位尺寸，铜柱安装位的公差控制在0.1mm以内，保证主板安装后不会出现偏移、螺丝孔对位不准的问题，同时主板安装位与侧板之间预留了足够的走线空间，背部走线区域的宽度可以容纳常规的主板供电线、显卡供电线、SATA数据线，不会出现侧板盖不上、线材挤压硬件的问题。电源安装位适配标准SFX规格电源，安装位周围预留了电源散热风扇的通风间隙，避免电源进风被遮挡导致电源过热降频。显卡安装位的长度支持到主流的短版独立显卡，能够满足大部分用户的游戏、轻度生产力性能需求，同时显卡安装位设计了独立的支撑筋，避免显卡长期使用后因为自重出现PCB弯曲变形的问题。

从实际应用场景来看，这款机箱不仅适合普通桌面用户搭建迷你办公主机、游戏主机，也适合嵌入式工控场景下的小型控制主机使用，3D打印的定制化特性可以根据工控场景的接口需求，在机箱对应位置预留出串口、GPIO接口的开孔，不需要额外对成品机箱进行切割改造，大幅提升了定制化小批量场景下的生产效率。机箱的整体结构没有采用复杂的卡扣设计，全部采用螺丝连接固定，拆装维护非常方便，用户升级硬件、清理灰尘的时候只需要拧下对应位置的螺丝就可以拆开侧板，不需要借助特殊的拆装工具，日常维护门槛很低。

散热风道的设计上，机箱采用前进风后出风的常规风道逻辑，前面板的镂空网格作为进风面，电源位与主板IO区域作为出风面，内部空气可以形成顺畅的流通路径，不需要额外加装过多的散热风扇就可以满足硬件的散热需求，进一步降低了整机的运行噪音，适合对桌面噪音比较敏感的用户使用。机箱底部设计了四个凸起的支撑脚，将机箱主体抬离桌面一定距离，既可以避免桌面的水渍、灰尘被吸入机箱内部，也可以进一步提升底部的进风效率，辅助硬件散热。

在设计过程中，所有的安装位都做了安装导向斜角设计，用户在组装硬件的时候，主板、电源、显卡都可以顺着导向斜角滑入对应安装位，不会因为直角边的干涉导致安装卡顿，也避免了安装过程中刮花硬件PCB表面的元器件。所有的螺丝孔位都设计了热熔铜螺母的预埋位置，3D打印完成后可以将铜螺母热熔到对应位置，反复拆装也不会出现塑料螺纹滑牙的问题，大幅提升了机箱的使用寿命，避免因为几次拆装就导致螺丝孔损坏无法使用。
