极坐标结构旋转成型3D打印设备

这款极坐标结构的3D打印设备，跳出了常规笛卡尔坐标系机型的框架设计，采用圆形旋转工作台作为成型承载面，配合径向移动的挤出机构与Z轴升降立柱，实现极坐标下的路径成型，在小尺寸圆盘类零件打印场景中，相比传统机型能减少X轴长行程移动带来的累积误差，尤其适合打印带圆周阵列特征的薄壁结构件、齿轮类原型、圆形壳体零件，在创客原型验证、小尺寸定制零件打样、教学实验场景中都有适配空间。

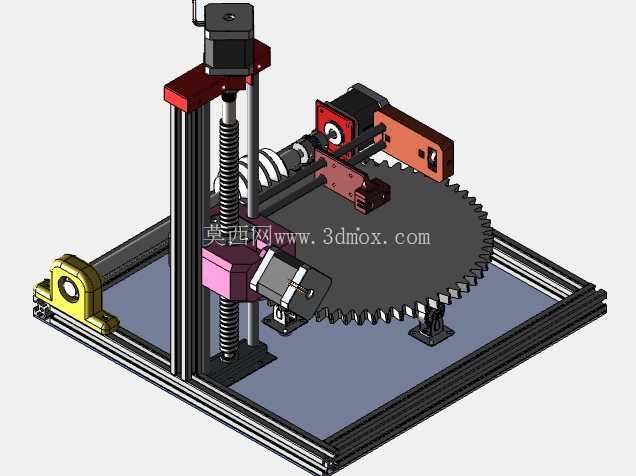

从结构布局来看，设备采用铝型材搭建底部矩形框架作为承载基座，框架型材的槽道可用于安装电气走线槽、限位开关固定件，也方便后期加装外壳、照明等扩展附件，基座的安装边界可根据型材选型适配常规桌面放置需求，底部预留的安装孔位可搭配减震脚杯，抵消运动部件高速移动带来的振动，避免打印层纹错位。Z轴采用双光轴导向搭配单根滚珠丝杠的传动结构，丝杠顶端直接连接步进电机，省去了同步带传动的间隙环节，升降滑台搭载挤出机构的安装座，可实现Z向0.05mm级的层高精度控制，光轴的固定端分别锁紧在底部框架与顶部电机安装板上，装配时需保证两光轴的平行度公差控制在0.02mm以内，避免滑台升降出现卡滞、爬行问题。

旋转工作台部分采用大直径齿轮作为承载盘面，盘面底部通过支撑轴承座固定在基座上，齿轮与径向布置的减速电机输出齿轮啮合，实现盘面的定角度旋转，这种齿轮传动的旋转结构相比转盘轴承直驱的方案，成本更低且传动扭矩充足，可承载1kg以内的打印工件不出现丢步，盘面的平面度在装配时需通过调整支撑座高度，将全行程平面跳动控制在0.1mm以内，避免首层打印出现局部贴合不良的问题。挤出机构的径向移动采用单直线导轨搭配同步带传动，安装在Z轴滑台上的挤出组件可沿着导轨做径向进给，配合工作台的旋转运动，可实现螺旋路径、圆周阵列路径的直接插补，无需像传统笛卡尔机型那样将圆周路径拆解为大量XY轴直线段，减少了控制器的插补运算压力，也让圆周方向的打印表面更光滑，减少多边形逼近带来的棱纹。

设计过程中，各运动轴的限位位置都做了冗余调整空间，Z轴的上下限位分别对应工作台面零位与最大打印高度位置，径向移动轴的内外限位分别对应旋转台中心位置与最大打印半径位置，旋转轴则采用原点开关做圆周零位标定，每次开机复位后可自动建立极坐标成型坐标系，无需手动校准原点。电气元件的安装位置都预留了走线空间，步进电机的线缆通过拖链引导，避免运动过程中线缆拉扯磨损，挤出头的散热风道直接对准喉管位置，可保证耗材在喉管段保持固态，避免出现堵头、溢料问题。

从实际使用的适配性来看，这款设备的成型范围为直径200mm、高度150mm的圆柱空间，相比同成型尺寸的笛卡尔机型，整体占地面积缩小约30%，框架结构的模块化设计也方便拆解运输，用户可根据自身需求更换不同挤出流量的喷头，适配PLA、ABS、PETG等多种常见3D打印耗材，在教学场景中，外露的机械传动结构也能直观展示极坐标运动原理、齿轮传动特性、丝杠传动精度控制等机械知识点，适合作为机械设计、增材制造课程的实操实训设备。装配调试时需重点调整旋转齿轮与驱动齿轮的啮合间隙，间隙过大会导致旋转定位丢步，间隙过小则会增大传动阻力导致电机发热，一般将啮合间隙控制在0.1mm左右，既保证传动精度又能降低运行噪音；Z轴丝杠的同轴度也需重点校准，避免丝杠旋转时出现偏心晃动，导致Z向层厚不均。
