多链轮组合滚子链传动结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195903
  • 多链轮组合滚子链传动结构设计

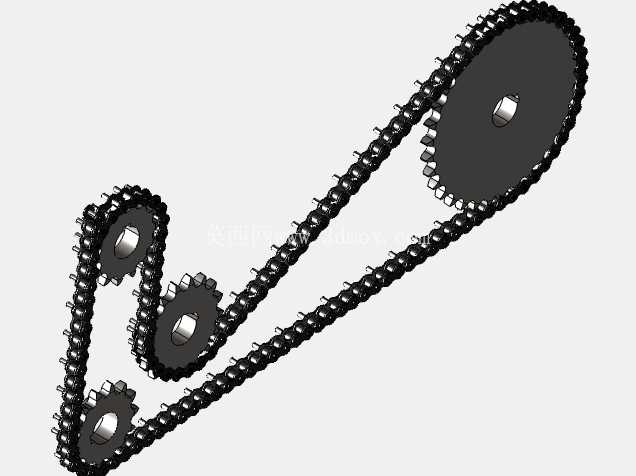

  这套链传动结构采用多链轮错位布置的方案,核心是通过不同齿数、不同安装位置的链轮配合闭合滚子链,实现动力在多个平行轴之间的分流传递,区别于常规两链轮的单路传动布局,能在紧凑的安装空间内完成多工位动力输出,常见于轻工输送设备、小型自动化生产线、农用作业机具的动力分配单元中。从实际使用场景来看,这类多链轮链传动不需要额外加装分动齿轮箱,就能把单路输入动力拆分到3-4个不同转速的输出轴上,每个输出链轮的齿数可根据对应工位需要的线速度单独匹配,比如输送工位需要低转速大扭矩就配大齿数链轮,进给工位需要较高转速就配小齿数链轮,整套传动的张紧可以通过调整其中一个浮动链轮的安装位置实现,不需要额外加装张紧轮,减少了易损件数量。

  设计过程中首先要确认各输出轴的相对安装位置,所有链轮的端面必须处于同一平面内,平面度误差控制在0.2mm以内,避免链条运行过程中出现侧边摩擦、跳齿甚至脱链的问题;滚子链的节距选择要匹配传递功率大小,常规轻载工况选用08B规格链条即可,单排链的额定传递功率能覆盖0.5-3kW的动力范围,如果是重载工况可以更换为10A规格或者双排链条,对应链轮的齿形参数也要同步匹配,齿沟圆弧半径、齿顶圆直径都要严格符合链传动的设计标准,保证链条滚子能顺畅啮入啮出,减少运行过程中的冲击和磨损。

  从安装边界来看,这套结构的整体外轮廓尺寸由最大链轮的齿顶圆直径、链条张紧后的外伸长度决定,设计安装基座时要在链条的松边外侧预留至少15mm的安全间隙,避免运行过程中链条抖动剐蹭周边的防护板或者其他结构件;各链轮的中心轴安装孔采用标准键槽连接,键槽的位置要和轴上的键槽对齐,装配时要保证链轮的轴向定位可靠,通过轴用挡圈或者锁紧螺母限制链轮的轴向窜动,窜动量不能超过0.1mm,否则长期运行会导致链条偏磨,大幅缩短使用寿命。

  实际运行过程中,这套传动结构的传动比稳定,不会出现带传动那样的弹性滑动问题,能保证各输出轴的转速同步精度满足工位配合要求,而且链条本身属于金属构件,能在有少量粉尘、温度波动稍大的车间环境下稳定工作,不需要像同步带那样频繁更换老化的带体,日常维护只需要定期加注润滑脂,检查链条的伸长量,当链条总伸长量超过原长度的3%时及时更换即可。设计建模时要注意链条的装配约束,每个链节之间采用转动副连接,模拟真实的铰接状态,运动仿真时要验证链轮转动过程中链条是否存在卡滞、干涉的问题,尤其是在链轮错位布置的拐点位置,要确认链条和相邻链轮的齿槽啮合顺畅,不会出现链节顶死的情况;另外链轮的齿面要做倒角处理,方便链条啮入,减少啮合瞬间的冲击噪音,链轮的轮毂部分厚度要根据轴径大小设计,保证足够的支撑强度,避免传递扭矩时出现轮毂开裂的问题。
