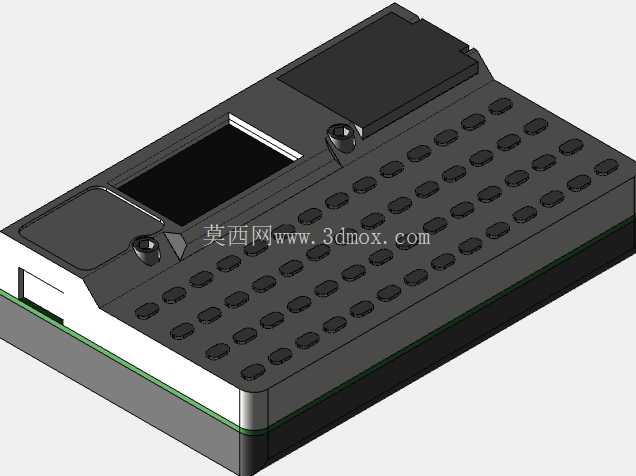

卡片式便携计算终端机械参考结构

　　在嵌入式便携设备的二次开发场景中，很多开发者会遇到外购核心计算模块后，外壳、安装适配结构无从下手的问题，这套卡片电脑的机械参考结构，正是为解决这类适配痛点搭建的基准参照。做嵌入式集成项目时，核心板的外部接口位置、按键排布、屏幕凸台高度、边缘安装孔位这些尺寸如果靠卡尺逐点测量，很容易出现累积误差，后续做出来的外壳要么按键卡滞，要么接口对位偏移，反复修模的时间成本会拖慢整个项目进度，这套参考结构完整还原了设备的所有外部特征，从屏幕区域的下沉台阶、侧边按键的凸起高度，到底面防滑胶条的预留槽位、边角的圆弧过渡尺寸，都按照实物1:1的比例还原，能直接作为外壳设计的基准骨架。

　　从实际应用场景来看，这类卡片式计算终端常被用在便携数据采集终端、小型工业控制手持单元、创客DIY便携计算设备、车载小型信息显示终端这些领域，不同场景下的安装需求差异极大：做桌面固定支架时，需要在设备背部预留磁吸或者卡扣的安装位，参考结构上标注的背部平面度、可粘贴区域的边界尺寸，能直接用来设计磁吸片的固定位置，避免磁吸片遮挡内部天线区域；做嵌入式集成到大型设备的操作面板时，需要在面板上开出对应的嵌入槽，参考结构给出的设备整体厚度、侧边插拔接口的伸出余量，能直接用来计算嵌入槽的深度和开口避让尺寸，不会出现接口插不到位或者设备突出面板过多的问题。

　　设计思路上，这套参考结构没有做内部的PCB板、元器件细节，只保留了所有会影响外部适配的特征：比如顶部的存储卡槽开口深度、侧边Type-C接口的内凹尺寸、正面按键的凸起高度和排布间距、屏幕区域的黑边宽度，这些都是做外部结构设计时必须避让或者匹配的尺寸，省去了建模时反复核对实物测量值的步骤。外形尺寸方面，整体采用长条形卡片式布局，厚度控制在便携设备的常规握持范围内，四个边角做了统一半径的圆角处理，设计保护壳时可以直接沿用这个圆角半径，保证壳与设备的贴合度；安装边界上，设备背部有两个对称的定位凸点，做安装座时可以对应设计定位凹槽，实现快速装配定位，不需要额外做对位标记；正面的按键区域整体下沉0.3mm，做硅胶按键保护套时，这个下沉尺寸就是保护套法兰边的厚度基准，能保证按键按压时的行程不受影响。

　　很多开发者在做这类设备的外接配件时，比如外接扩展键盘、便携保护壳、壁挂安装支架，经常会因为某个小尺寸的偏差导致配件无法装配，比如保护壳的屏幕开窗如果比实际屏幕小，会遮挡显示区域，开窗过大又会露出内部的黑边影响美观，这套参考结构把屏幕的可视区域、黑边区域都做了明确的面区分，建模时直接提取对应的边线就能生成精准的开窗轮廓。另外在做跌落防护结构设计时，参考结构上标注的边角突出量、屏幕相对于外壳的下沉深度，能直接用来计算保护套边角的缓冲厚度，保证跌落时屏幕和边角不会直接接触地面；做车载支架的卡爪设计时，设备两侧的防滑纹理位置、侧边的平整度数据，能用来确定卡爪的夹持位置，避开接口和按键区域，保证夹持稳固的同时不影响设备的正常使用。这套结构本质上是一个适配基准，不是可直接生产的成品外壳，所有的特征都是为了降低二次开发的建模误差，让结构设计师能把更多精力放在功能结构的设计上，而不是反复核对基础尺寸。
