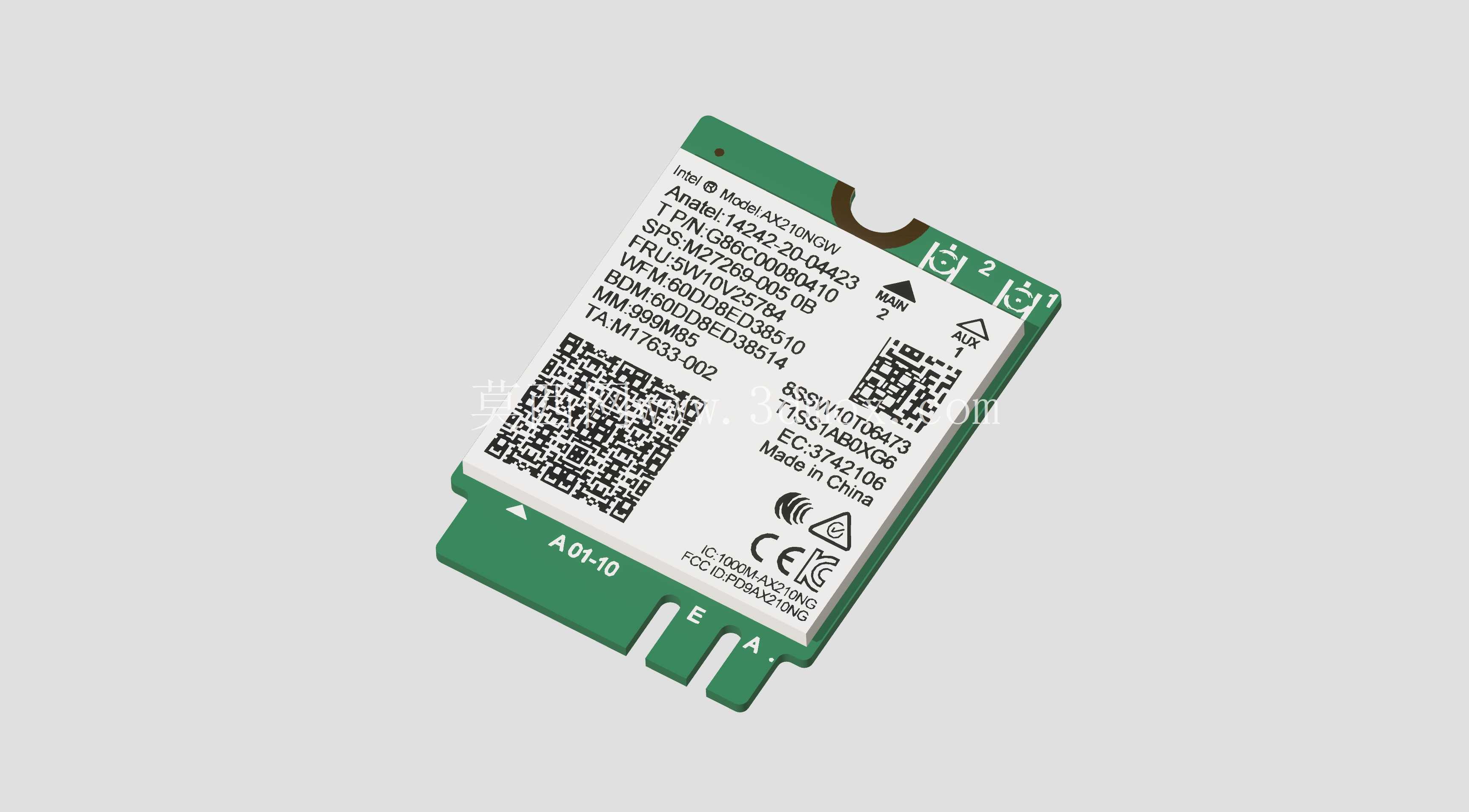

英特尔AX210NGW无线网卡结构建模还原

　　本次建模还原的AX210NGW是当前消费级与工业级嵌入式设备中应用极广的无线通讯模块，日常在轻薄本、迷你主机、工业触控一体机、嵌入式边缘计算网关这类设备的主板M.2插槽上都能见到它的身影，承担WiFi6无线局域网接入与蓝牙5.x外设连接的核心功能，相比前代无线模块，它在多设备并发连接时的抗干扰能力、低延迟传输表现都有明显提升，尤其适配当下高带宽无线传输、多蓝牙外设同时接入的使用需求。建模过程没有直接套用通用M.2模块的公版尺寸，而是先通过卡尺对实物的各个安装基准面做实测，再结合毫米比例尺校准缩放后的实物照片，逐段核对板卡轮廓、金手指缺口位置、固定孔位的相对坐标，避免出现通用模型常见的安装干涉问题。

　　从结构细节来看，这款模块采用标准M.2 2230规格的板型设计，整体板长30mm、板宽22mm，板厚控制在1.2mm左右，金手指端的两个定位缺口分别对应A Key与E Key的防呆设计，能避免用户插错不兼容的插槽；板身末端的半圆形固定孔位直径2mm，孔中心到板边的距离严格匹配M.2插槽的标准安装尺寸，装配时只需将金手指完全插入插槽后，用一颗M2螺丝穿过固定孔锁在主板的铜柱上即可完成固定，不会出现板身上翘、金手指接触不良的问题。

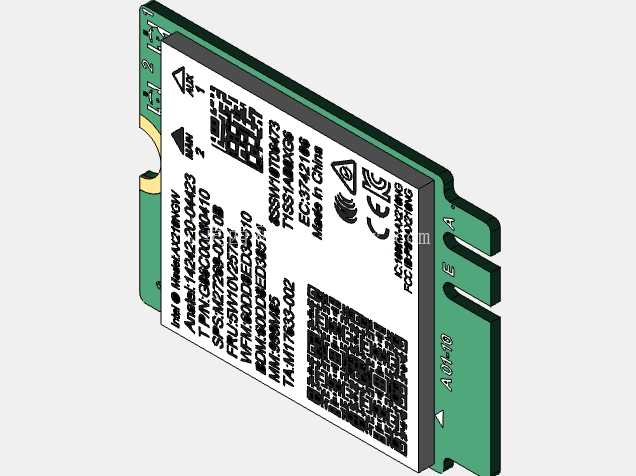

　　板卡表面的元器件布局也做了对应还原，包括屏蔽罩覆盖的主控芯片区域、板身印刷的标识字符、二维码标识、认证标识的位置都和实物保持一致，甚至板边的工艺倒角、金手指的分段宽度都做了细节还原，不会出现简化模型那种边缘锐利、比例失调的问题。在实际设备结构设计阶段，这类板卡模型的精度直接影响整机内部的空间排布，如果模型尺寸偏差超过0.5mm，就可能出现装配时和周边的散热鳍片、排线、外壳筋位发生干涉的问题，尤其是在迷你主机、轻薄本这类内部空间极度紧凑的设备中，无线网卡上方的净空要求、天线馈线的弯折空间都需要精准的模型做参考，一旦模型的固定孔位偏差，就会导致锁螺丝时板卡受力变形，长期使用可能出现虚焊、接触不良的故障。建模时特意核对了板卡上方的元件高度，最高的屏蔽罩区域距离PCB板面的高度不超过2.8mm，这个尺寸是结构设计时预留网卡上方空间的核心参考，很多新手设计师容易忽略元件高度，只按PCB板厚预留空间，最后装配时会发现外壳筋位压到网卡上的屏蔽罩，导致板卡变形。另外板卡两侧的金手指长度、缺口位置也做了精准还原，对应M.2插槽的弹片接触位置，能在装配模拟时直观看到金手指的插入深度是否符合要求，避免出现插不到位导致的识别故障。

　　从应用场景延伸来看，这款模块除了用在常规的PC类设备中，现在很多定制化的工业控制设备、智能零售终端、车载智能座舱的改装升级中也会选用这款网卡，对应的结构设计中就需要精准的模型来做适配，比如定制的扩展转接板、外置天线的馈线走位、金属外壳下的信号净空区预留，都需要依托精准的三维模型来做前期验证，减少后期打样的整改次数。建模过程中没有对板卡的细节做过度简化，哪怕是板边的丝印标识定位、固定孔的沉头深度都做了对应还原，能直接用于整机的装配干涉检查、结构展示动画制作、产品拆机说明的可视化素材，不需要二次调整尺寸。很多通用的网卡模型往往只做个大概的长方形板轮廓，忽略了金手指的缺口、固定孔的位置偏差、板上元件的高度差，用到实际项目里很容易踩坑，这次建模全程以实物实测尺寸为基准，每一个安装相关的尺寸都经过多次核对，确保和实物的安装边界完全一致，不管是做结构设计的装配校验，还是做产品的渲染展示，都能满足精度要求。
