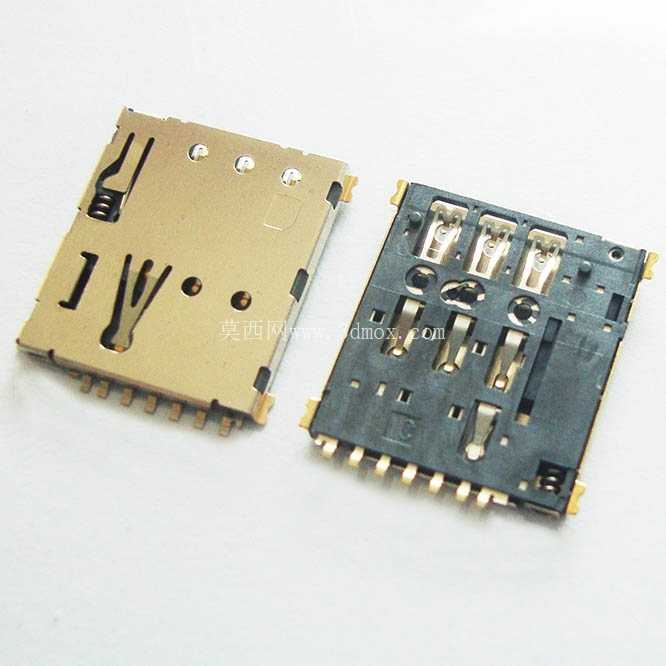

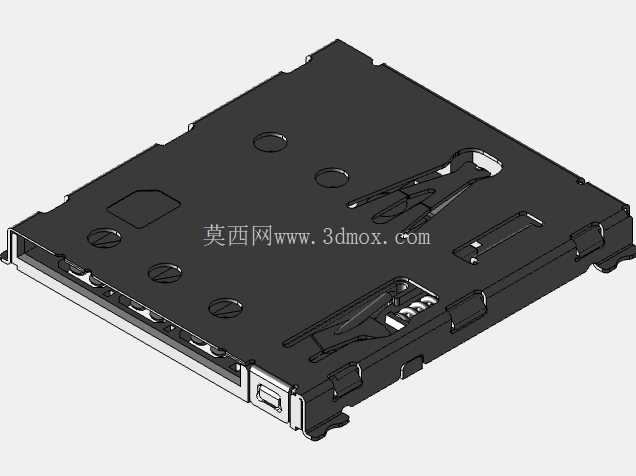

带定位柱nano4FF推式SIM卡座结构

做消费类电子、物联网终端结构设计的工程师，对SIM卡座的选型痛点大多有切身体会——尤其是带定位柱的推式nano 4FF规格卡座，很多时候卡托插拔手感、卡持可靠性、SMT贴装良率，恰恰是整机结构评审里最容易出细节问题的环节。这款推式nano SIM卡座，是专门针对卷带封装SMT量产线设计的型号，单盘包装1500PCS，完全匹配高速贴片机的进料节奏，不需要额外调整料架规格，能直接适配常规SMT产线的贴装节拍，减少换料调试的时间损耗。

从实际应用场景看，这类卡座除了常规的智能手机、平板类消费电子，现在大量LoRa物联网终端、便携数据采集设备、工业手持终端也在选用，核心原因是推式结构不需要额外设计卡托弹出杠杆机构，能压缩整机内部的堆叠空间，对于内部空间寸土寸金的便携设备来说，每0.1mm的厚度压缩都能给电池、主板布线留出更多余量。很多工程师在做IoT低功耗终端选型时，会优先考虑这类带定位柱的结构，因为定位柱在SMT过炉时能牢牢卡在PCB的定位孔里，避免高温下焊锡熔融时卡座偏移，导致后期插卡接触不良的问题，这一点对比无定位柱的同规格卡座，量产良率能提升至少3个百分点，对于百万级出货量的产品来说，能减少不少售后返修的隐性成本。

从功能特性上拆解，这款卡座采用双弹片接触设计，每个SIM卡引脚对应独立的镀金接触弹片，弹片的预压行程经过校准，插入SIM卡后接触压力保持在合理区间，既不会因为压力过大导致插拔卡涩、磨损卡面金手指，也不会因为压力过小在设备跌落、振动时出现接触瞬断的问题。卡座的金属屏蔽罩采用合金材质冲压成型，侧面设计有多个焊盘接地脚，过炉焊接后能和PCB地网形成完整的屏蔽腔体，减少外界射频信号对SIM卡通信的干扰，这一点对于做带射频通信功能的设备来说尤为重要，很多早期不带侧面接地焊盘的卡座，在强电磁干扰环境下容易出现SIM卡识别失败的问题，这款结构的接地设计刚好规避了这类隐患。

设计思路上，这款卡座完全遵循nano 4FF SIM卡的标准尺寸规范，卡仓入口的导向倒角做了0.3mm的斜度处理，用户插卡时即使有轻微的角度偏差，也能顺着倒角顺利滑入卡仓，不会出现卡滞、顶歪弹片的问题。卡座的推式自锁机构采用内置弹性卡扣，插卡到位时会有清晰的段落反馈，用户不需要额外确认是否插到位，按压二次即可弹出卡体，整个机构的运动行程控制在2.2mm，不会因为行程过长占用过多PCB纵深空间。卡座底部做了绝缘耐高温塑封层，能承受260摄氏度的回流焊高温，不会出现过炉后塑体变形、弹片错位的问题，适配无铅焊接的工艺要求。

安装边界方面，这款卡座的整体外形尺寸严格控制在标准nano推式卡座的通用规格内，焊盘定义完全兼容行业通用的引脚排布，工程师在做PCB layout时不需要重新绘制封装，直接调用标准封装库就能完成布线，能缩短研发周期。卡座底部离板高度控制在0.25mm，过炉时焊锡能均匀浸润焊盘，不会出现虚焊、假焊的问题，定位柱的直径为0.8mm，对应PCB上的定位孔设计为0.9mm孔径，既能保证过炉时的定位精度，也不会因为孔径公差导致卡座无法顺利贴装。卡座周围的禁布区要求也和通用规格一致，卡座本体外侧1mm范围内不要布置过高的元器件，避免干涉卡体插拔，弹出方向预留3mm的操作空间即可满足使用要求，不需要额外预留过多的结构空间。

从实际选型的适配性来看，这款卡座的弹片镀金厚度满足行业通用的耐磨要求，正常插拔寿命能达到万次以上，完全覆盖消费类电子、物联网终端的全生命周期使用需求，不会因为多次插拔导致接触电阻变大、识别失败的问题。金属罩的卡扣结构设计在塑体两侧，组装时不需要额外的点胶固定，靠卡扣和塑体的过盈配合就能牢牢固定，减少组装工序的同时，也避免了点胶溢胶污染弹片的风险。对于做结构设计的工程师来说，这类成熟的标准件选型，能大幅减少结构验证的时间，不需要从零开始开模定制卡座，直接选用成熟的标准型号就能快速完成产品的堆叠设计，缩短项目的研发周期，同时成熟量产的结构也能降低后期量产的结构风险，避免因为定制件的结构缺陷导致项目延期。
