滚子径向轴向跳动精度检测工装结构

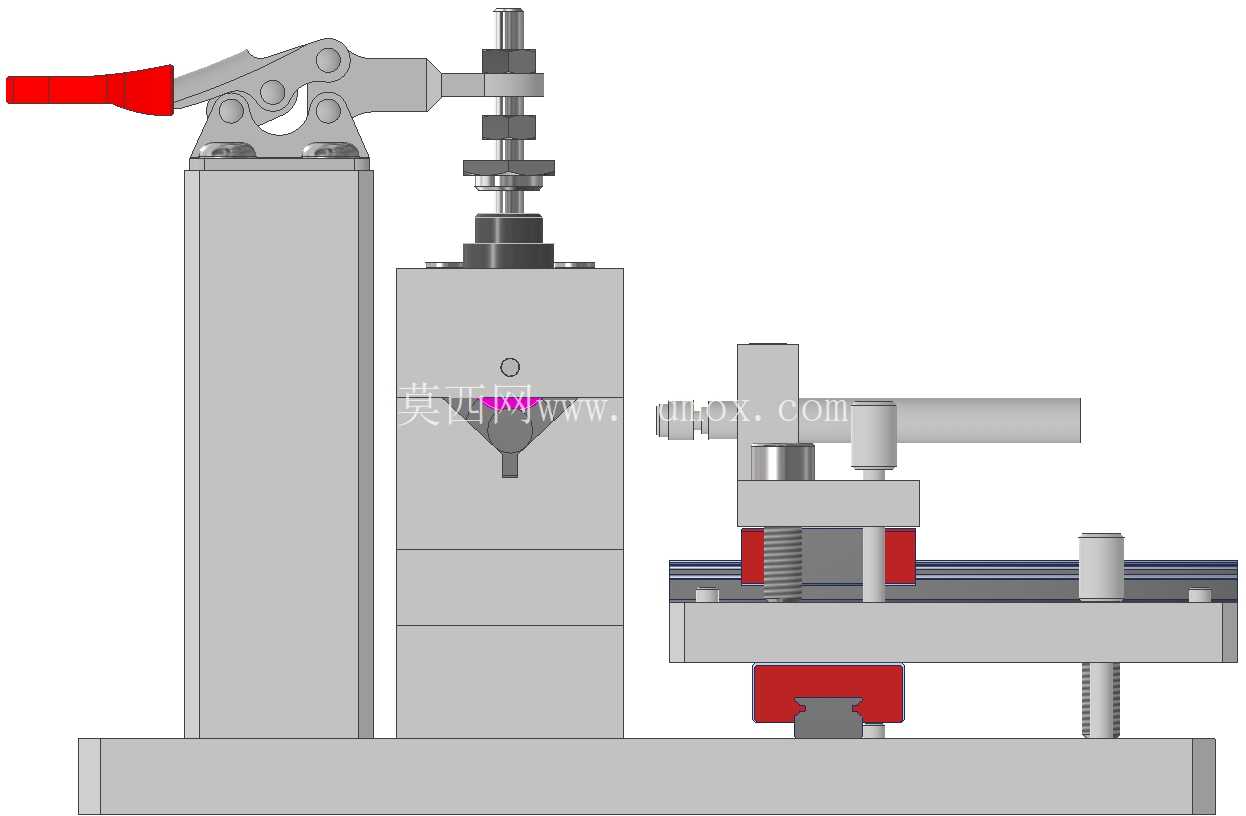

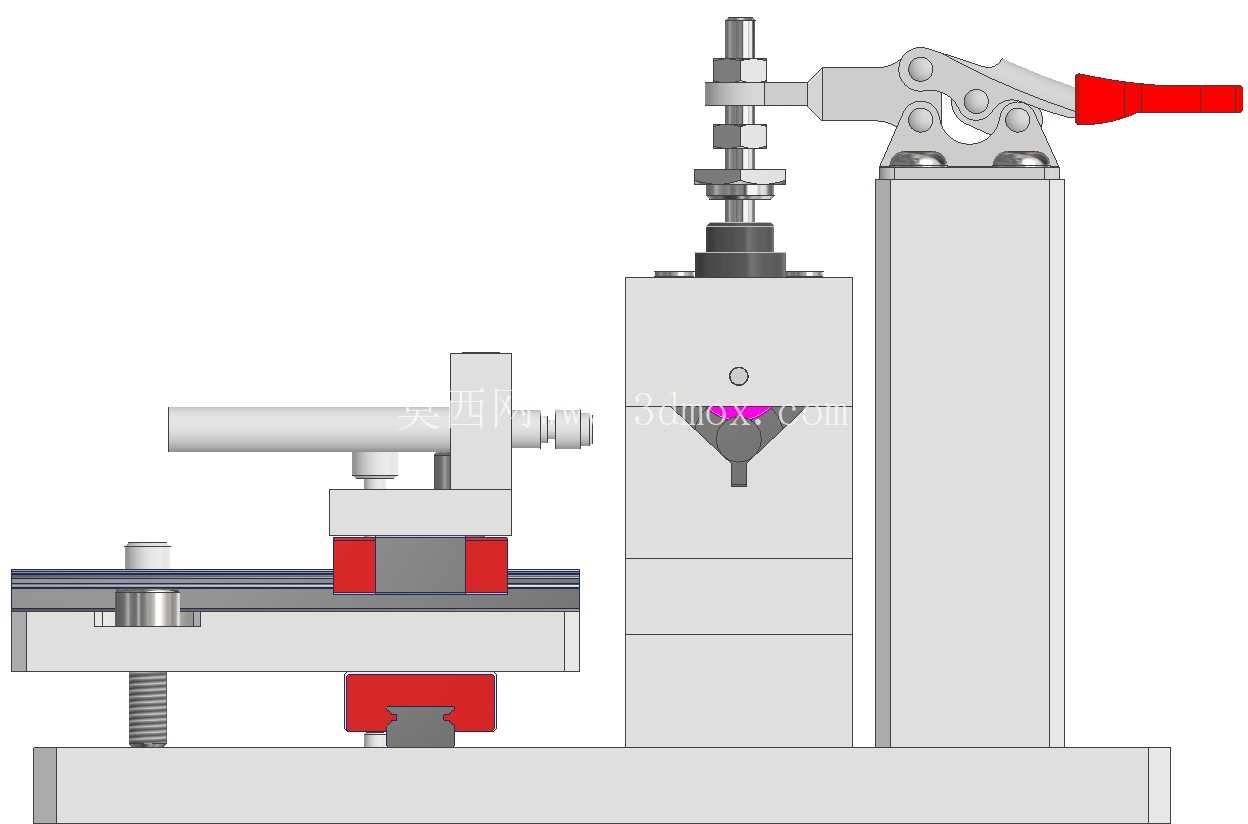

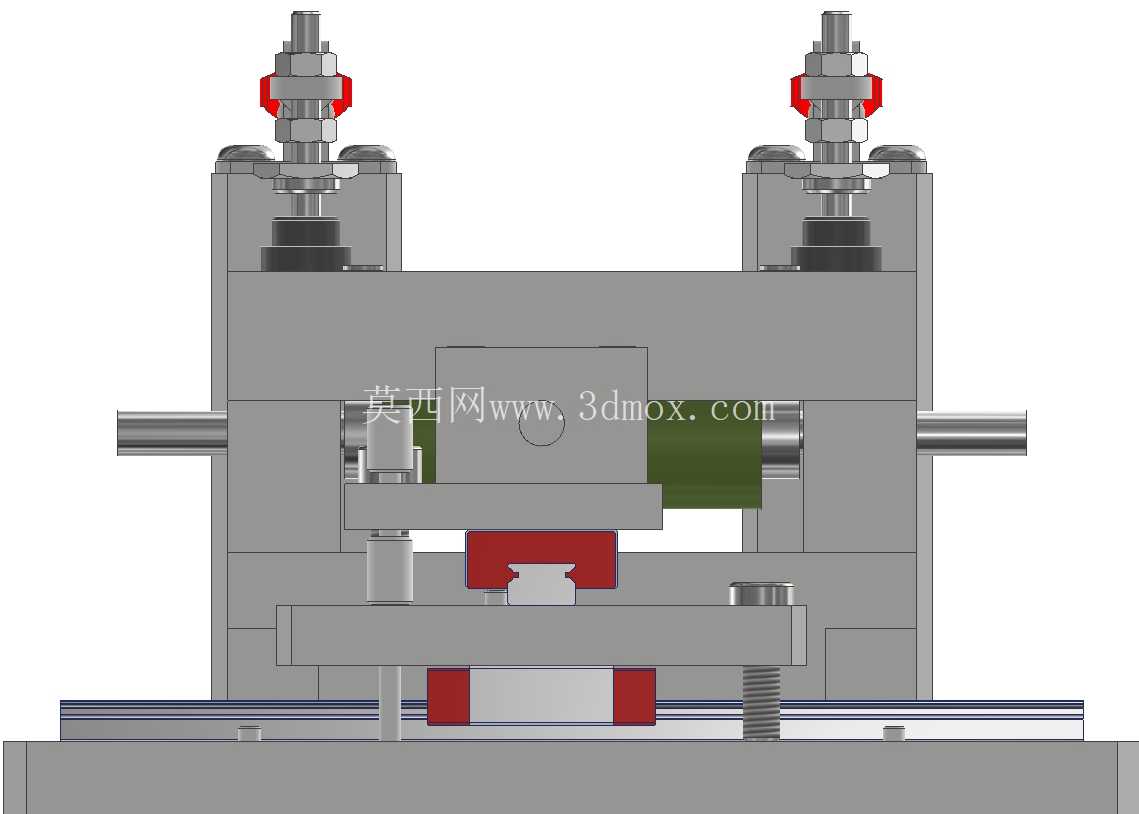

　　在滚动体生产、轴承装配以及精密传动部件质检环节，滚子的形位公差检测是把控成品精度的核心工序，这套检测结构正是针对小规格圆柱滚子、微型滚轮的跳动检测需求设计，可适配直径3mm至20mm、长度10mm至60mm的回转类滚动零件，覆盖微型轴承、直线导轨副、精密滚轮组件的来料检、工序间检需求。从结构布局来看，整套装置采用卧式双顶尖定位逻辑，两侧的可调顶尖座通过顶部的锁紧螺母与调节螺柱实现中心高微调，顶尖的锥面采用60度标准莫氏短锥，可保证被测滚子装夹后同轴度误差控制在0.002mm以内，避免装夹偏心带来的测量误差。

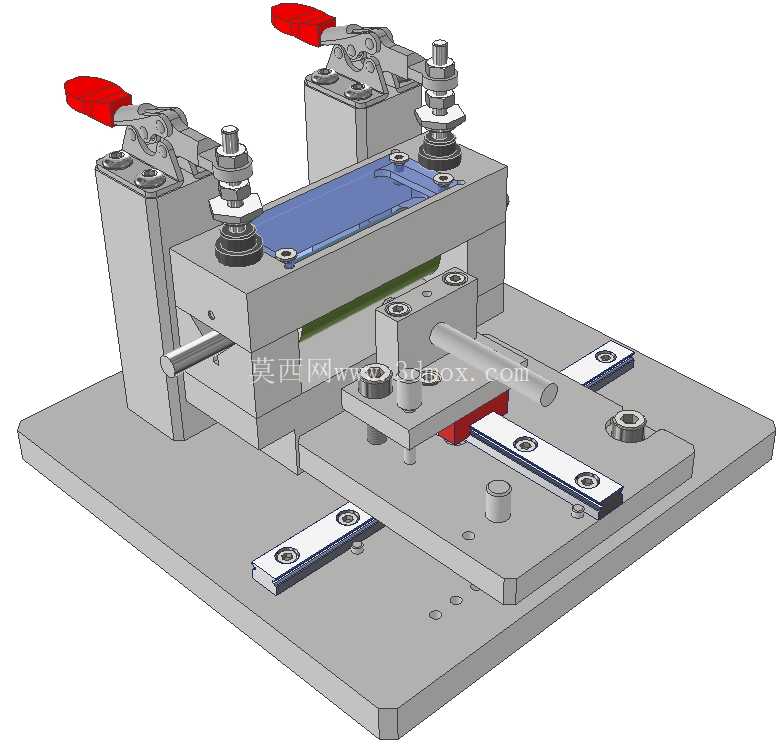

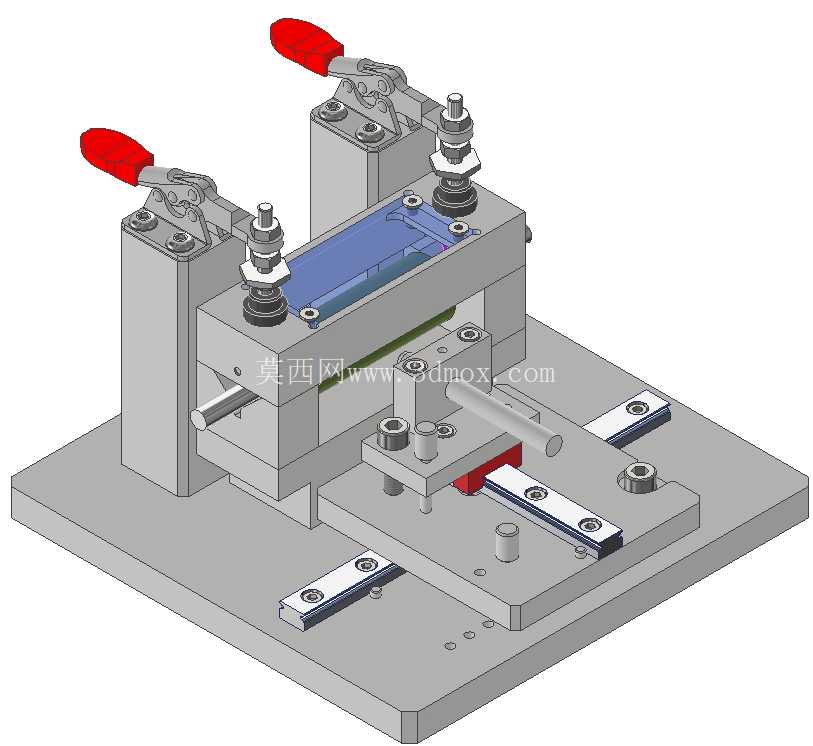

　　顶部的两组测量支架可沿横梁横向滑动，支架下端预留百分表或电感测头的安装孔位，可同时布置径向、轴向两个测头，一次装夹即可完成滚子径向圆跳动、端面跳动的同步测量，无需二次装夹调整。下部的xy轴滑台采用交叉滚柱导轨导向，手轮驱动的丝杆进给结构，滑台台面可安装V型块或者辅助支撑座，针对长径比偏大的细长滚子，可在中部增加辅助支撑，避免滚子自身挠度变形影响测量数据准确性。滑台的行程范围设计为x向80mm、y向50mm，可覆盖不同长度规格滚子的测量点位调整需求，测头支架的竖直调节行程为40mm，可适配不同直径滚子的测量高度差。

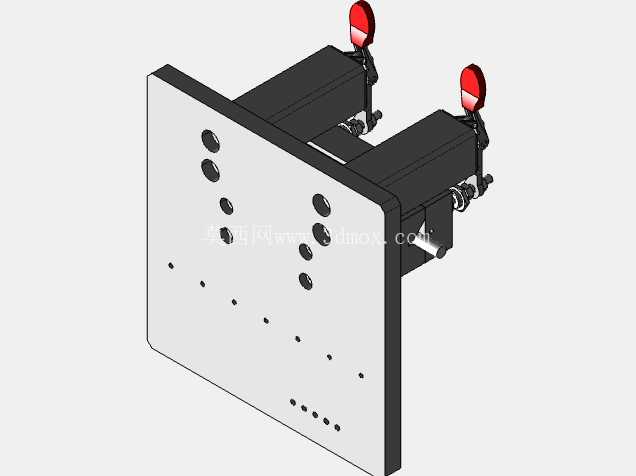

　　整套结构的底座采用整块铸铁铣削加工，底面预留四个M8的安装螺栓孔，可直接固定在质检工作台或者大理石平台上，安装时需保证底座上平面的平面度不大于0.005mm，避免基础平面误差传导至测量环节。夹紧机构采用弹簧顶尖与尾座锁紧配合的方式，装夹工件时只需拉开尾座顶尖即可放入被测滚子，松开后弹簧自动顶紧，夹紧力可通过尾座端的调节螺母调整，避免夹紧力过大导致微型滚子变形，或是夹紧力不足导致测量过程中滚子窜动。

　　在实际产线应用中，这套结构可直接集成到半自动质检工位，搭配伺服驱动的旋转主轴带动滚子匀速转动，测头采集的数据可直接传输至数据采集系统，自动判定跳动值是否在公差范围内，相比传统手持表测量的方式，重复测量精度可提升一个数量级，检测效率提升3倍以上。设计过程中重点考虑了不同规格滚子的快速换型需求，所有可调节部位都设置了刻度标识，顶尖、测头安装座、辅助支撑块都采用快换结构，更换不同规格被测件时，无需整体拆卸工装，仅需调整对应位置的锁紧件即可完成换型，单批次换型时间可控制在2分钟以内。结构上的所有运动配合面都设计了防尘密封结构，避免车间内的金属碎屑、粉尘进入导轨或者丝杆配合间隙，长期使用也能保持运动精度稳定，日常维护仅需定期在注油孔加注少量润滑脂即可，无需复杂的保养流程。针对微型滚轮带轴芯的检测场景，这套工装也可通过更换顶尖套的方式，适配带中心孔的轴类零件装夹，拓展了设备的适用范围，可覆盖车间内大部分小型回转类零件的跳动检测需求，减少专用检具的重复投入成本。
