桌面夹持式小鼠实验固定底座夹具结构

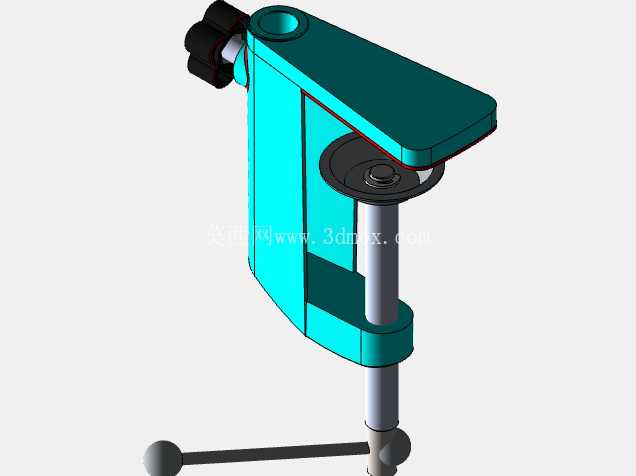

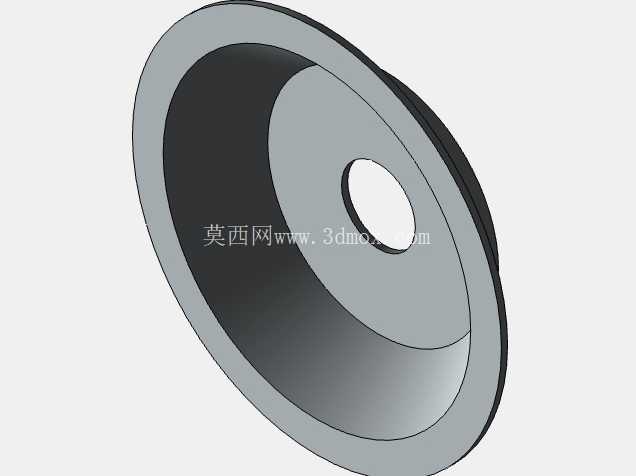

　　这款夹持结构主要面向生物实验室的小鼠操作场景设计，日常动物实验中，操作人员需要对小鼠进行固定给药、采血、外科操作等精细作业，传统的固定方式要么依赖手持固定稳定性差，要么采用平板式固定装置无法适配不同厚度的实验台边缘，这款夹装结构刚好解决了这类场景的痛点。从结构功能来看，整体采用侧装夹固的设计逻辑，下部的竖杆配合可调节的锁紧旋钮，能够适配10mm到60mm厚度的桌面、实验台边缘、操作架边框等安装基面，旋紧端部的胶头旋钮后，夹座底部的压盘会紧密贴合安装面下方，配合夹座本体的下沿形成上下双向的夹持力，胶头旋钮的端部包覆有防滑橡胶层，旋紧过程中不会刮伤实验台的饰面，同时压盘与安装面接触的一侧也贴有防滑橡胶垫，即便在实验操作中对上部结构施加侧向力，整个夹座也不会出现滑移、偏转的问题。

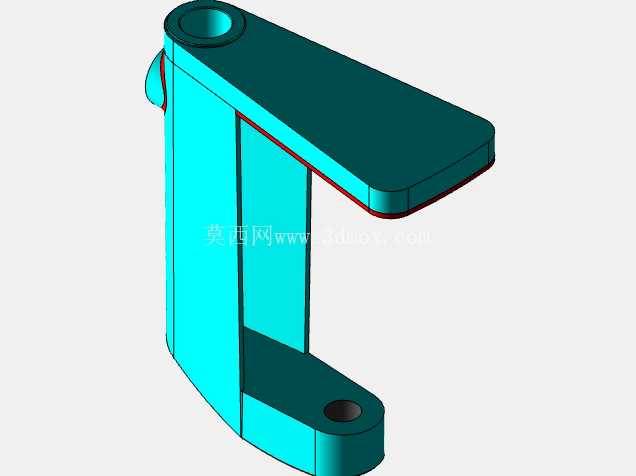

　　上部的悬臂结构采用了斜置的受力设计，相比水平直悬臂，斜置结构能够让夹持受力点更靠近安装基面的垂直投影线，减少悬臂根部的弯矩载荷，在同等材料厚度下能获得更高的结构刚性，悬臂上预留的铰接孔位可以搭配不同的小鼠固定附件，比如筒式固定器、四肢固定台、头部固定架等，铰接孔的配合公差采用H7/g6的间隙配合，附件安装后可以在水平方向进行一定角度的偏转调整，调整到位后旋紧侧边的紧定螺钉即可锁死角度，满足不同实验操作的姿态需求。

　　设计过程中重点考量了实验室场景的清洁需求，整个夹体的外露结构没有多余的凹槽、缝隙，所有棱边都做了R2以上的圆角处理，实验过程中溅落的试剂、污物可以直接用消毒湿巾擦拭清理，不会在结构缝隙中残留污渍滋生细菌，夹体主体采用阳极氧化铝合金材质，相比钢制夹件重量更轻，单人即可快速完成拆装移位，同时铝合金材质耐常规实验消毒剂的腐蚀，长期使用不会出现锈蚀掉漆的问题。从安装边界来看，夹座安装后下部的锁紧结构向下延伸的最大长度为120mm，适配桌面下方有遮挡的安装场景时，只要预留出130mm的下部操作空间即可顺利完成旋钮的旋紧操作，上部悬臂向外伸出的最大长度为85mm，安装后不会过多占用实验台的上部操作空间，悬臂的上平面距离安装基面的高度为110mm，搭配常规的小鼠固定附件后，操作高度刚好适配操作人员坐姿操作的手臂高度，长时间操作不容易产生疲劳。

　　结构的受力设计上，夹座与竖杆的连接部位做了加厚的加强筋处理，当上部悬臂施加最大5kg的垂直载荷时，根部的最大应力控制在铝合金屈服强度的1/3以内，长期使用不会出现塑性变形，竖杆与压盘之间采用了可转动的连接结构，夹持过程中压盘可以自动贴合安装面的倾斜角度，即便安装基面存在小角度的不平整，也能保证整个夹持面完全贴合，不会出现点接触导致的夹持力不足问题。实际使用过程中，这款夹座除了搭配小鼠固定附件使用外，也可以临时用来固定小型实验支架、输液架、信号传输线等小型实验配件，通过更换上部铰接位的连接附件，能够拓展出更多的使用场景，相比专用的实验台固定架，这款夹装结构不需要在实验台上打孔安装，不会破坏实验台的原有结构，搬迁、调整位置都非常便捷，适合多实验位轮换使用的开放式实验室场景。
