以太网供电模块电路板结构设计

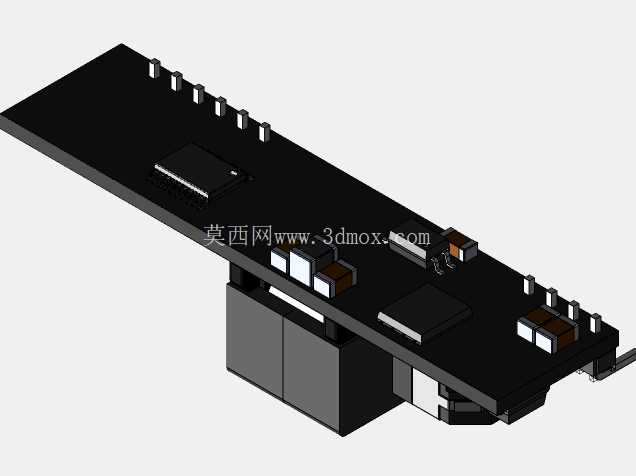

　　在安防监控、工业物联网终端、无线AP部署这类需要同时解决数据传输与设备供电的场景里，PoE供电模块是核心的连接转换部件，省去了单独布设电源线的施工成本，也降低了现场布线的复杂度，尤其适合老旧厂区改造、户外点位部署这类取电不便的应用场景。这款模块的结构设计完全围绕实际安装与电气性能需求展开，主体采用长条形PCB作为承载基底，所有电子元件的排布都经过空间校核，排针接口统一布置在板体长边两侧，对应标准的接插件安装间距，能直接匹配市面通用的PoE设备母座，不需要额外做转接结构。

　　板载的核心变压器元件布置在PCB下方的独立腔体位置，一方面利用立体空间压缩整体板面占用尺寸，另一方面也能将功率元件与信号处理电路做物理分隔，减少电源部分对数据信号的电磁干扰，板面上的贴片芯片、电容电阻元件都按照信号流向依次排布，电源输入路径与信号输出路径做了分层避让，避免走线交叉带来的信号串扰问题。从安装边界来看，整个模块的外形尺寸完全适配标准的以太网设备安装槽位，板体边缘预留的固定孔位对应常规的M2螺丝安装规格，排针伸出板体的高度经过严格校核，插入对应母座后板体与安装面之间预留足够的散热间隙，不需要额外加装散热支架就能满足长时间工作的散热需求。

　　设计过程中对所有元件的位置做了双重校验，一部分元件位置参考实际量产模块的目视测绘结果，另一部分关键接口尺寸通过实物测量校准，排针的相对位置、板体的长宽公差都控制在接插件允许的装配误差范围内，能直接导入设备装配体做干涉检查，也可以作为同类PoE模块开发的结构参考模板。模块下方的屏蔽罩结构完全覆盖功率变换区域，既可以屏蔽内部电磁辐射对外界的干扰，也能阻挡外界环境的电磁杂波影响模块工作稳定性，板体边缘的走线预留了足够的安全间距，高压区域与低压信号区域之间做了物理开槽隔离，满足电气安全的爬电距离要求。

　　实际选型使用时，这个结构模型可以直接用来核对设备内部的安装空间，提前排查元件与周边结构件的干涉问题，也能作为结构设计的基准参考，调整元件排布时可以直接基于现有模型的安装孔位、接口位置做修改，不需要从零开始搭建基础结构，大幅缩短同类产品的结构开发周期。
