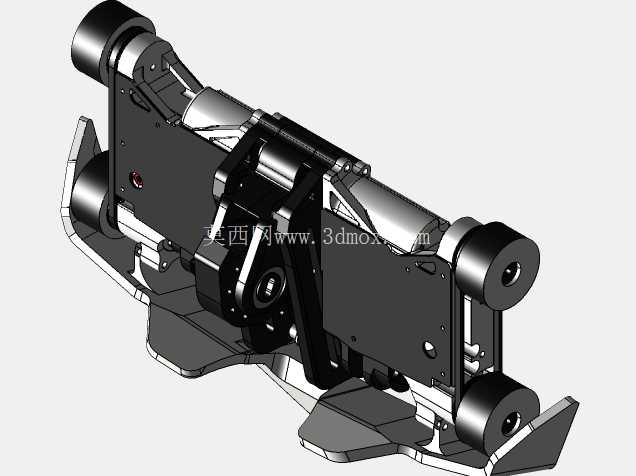

这套夹持执行结构的设计初衷,是解决窄幅柔性带材、薄型片状工件在连续生产线上的同步牵引与姿态保持问题,目前在包装覆膜、薄金属带冲切、柔性线路板输送工位上已经有大量同原理结构的应用落地。从结构布局来看,整体采用双侧对称的辊轴排布方式,三组辊轮沿工件进给方向呈三角支撑布局,上下两组平行辊负责提供稳定的夹持正压力,侧方斜置的导向辊则用来抵消工件进给过程中产生的侧向偏移力,避免薄型工件在高速牵引下出现褶皱、跑偏甚至扯裂的问题。
设计过程中最先敲定的是辊轮的安装基准,所有辊轴的安装座都集成在一块整体式的安装立板上,立板背面预留了与直线滑台、机械臂末端法兰对接的安装孔位,孔位采用标准的孔距排布,不需要额外做转接板就能直接适配市面上多数常规的工业执行末端接口。辊轮本身采用外包硬质橡胶的结构,内层是金属辊芯保证径向刚度,外层橡胶层提供足够的摩擦系数,同时不会刮伤工件表面,橡胶层的厚度经过反复校核,既不会因为过薄导致缓冲不足压伤工件,也不会因为过厚在长期受压后出现蠕变导致夹持间隙变化。
整个结构的动力传递路径做了集成化设计,驱动电机内置在立板的中空腔体内,通过同步带轮将动力传递给主动辊,其余从动辊依靠与工件之间的摩擦力实现随动,这样的设计省去了外部复杂的传动管线,整体结构的外轮廓非常规整,不会在生产线运行过程中与周边的工位护栏、检测传感器产生干涉。安装边界上,整体结构的横向宽度控制在常规工业机械手末端的负载允许范围内,纵向厚度不超过180毫米,能够伸入到狭窄的设备腔体内部完成作业,底部的支撑座做了下沉式设计,降低了整个执行机构的重心,在高速往复移动的时候能够减少抖动,保证夹持位置的重复精度。
在功能特性上,这套结构的夹持间隙可以通过立板上的调节螺钉进行微调,调节范围在0到12毫米之间,能够适配不同厚度的工件,调节位置做了刻度标识,现场调试的时候不需要借助额外的塞尺就能快速完成间隙设定。辊轮的两端都采用了深沟球轴承支撑,轴承座做了密封处理,能够阻挡生产现场的粉尘、切削液进入轴承内部,延长维护周期。立板上还预留了传感器安装位,可以加装光电传感器或者压力传感器,实时检测工件是否到位、夹持压力是否在合理区间,方便接入整条生产线的自动化控制系统。
从实际应用的角度出发,这套结构没有采用复杂的气动或者液压夹持方案,依靠辊轮之间的固定间隙配合弹性橡胶层的变形来提供夹持力,省去了额外的气路、油路布置,整体的故障率更低,在一些没有气源配套的简易生产工位也能直接使用。结构上的所有紧固件都采用了内六角圆柱头螺钉,沉头安装的方式保证了外表面没有突出的棱角,避免在运行过程中勾挂工件或者操作人员的衣物。辊轮的拆卸也做了快拆设计,只需要拧下轴端的挡圈螺钉就能直接抽出辊轴更换橡胶层,不需要拆解整个立板结构,日常维护的耗时非常短。
在设计校核阶段,针对辊轴的刚度做了有限元分析,在最大夹持力工况下,辊轴的径向变形量控制在0.02毫米以内,不会因为变形导致辊轮之间出现间隙不均的问题,保证整个夹持宽度上的压力均匀分布。安装立板采用了铝合金一体铣削加工,相比拼接式的板材结构,整体的装配精度更高,长期使用不会因为连接螺钉松动导致结构错位。整个结构的重量控制在合理范围内,搭配常规的六轴工业机器人使用时,不会超出机器人的额定负载,同时能够保证足够的运动速度,匹配生产线的节拍要求。
