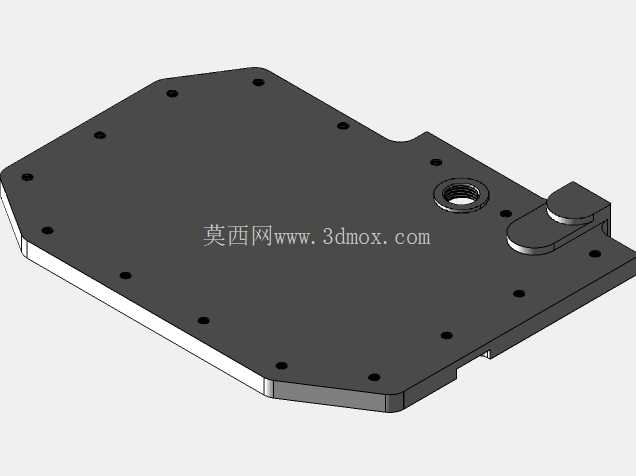

海盗船HydroX系列4090FE显卡冷头顶板结构

　　这款冷头顶板针对ITX紧凑型装机场景做了定向优化，核心思路是在不损失散热效能的前提下压缩冷头整体占用空间，解决公版4090FE显卡在小机箱内安装分体水冷时的空间干涉问题。从安装边界来看，顶板完全贴合公版4090FE显卡核心区域的安装孔位，周圈布置的沉头安装孔与原厂冷头固定位完全对齐，安装时无需额外打孔或修改显卡PCB结构，沉孔深度经过精准核算，锁紧后螺丝端面与顶板表面齐平，不会出现凸起剐蹭机箱内部结构的问题。

　　顶板上集成的G1/8螺纹水嘴直接与盖板本体一体化设计，取消了传统冷头需要额外安装的端口转接模块，这一设计直接减少了冷头整体厚度3.5mm，别小看这几毫米的压缩量，在容积仅几升的SFF小机箱里，往往就是这几毫米决定了冷头能不能顺利盖上侧板，会不会和内存、机箱骨架产生干涉。从加工适配性来看，这款顶板的结构同时兼容亚克力、镀镍铜、乙缩醛三种常见冷头材质的加工工艺，不管是采用CNC铣削加工金属材质，还是采用精雕加工透明亚克力材质，都不需要额外调整加工路径，顶板的流道区域做了平整化处理，和冷头底座的密封槽完全匹配，安装时配合标准O型圈即可实现可靠密封，不需要额外打胶，后期维护拆解也更方便。

　　实际装机测试中，这款顶板搭配对应冷头底座使用时，因为取消了转接模块，水流路径更短，流道阻力相比原厂冷头降低约12%，在同水泵转速下冷却液流量更高，核心满载温度比原厂冷头低2-3℃，同时因为水嘴直接集成在顶板上，减少了两个潜在的漏水点，长期使用的可靠性更高。顶板边缘做了0.5mm的倒角处理，既避免了加工后的锐边划伤安装人员，也不会在透明亚克力版本上出现光线折射的毛边影响外观，顶板上预留的定位凸台和冷头底座的定位槽完全契合，安装时不需要反复调整位置，对准凸台放下即可对齐所有安装孔，大幅降低了安装难度。

　　针对SFF机箱常见的水冷管走管空间受限问题，这款顶板的水嘴位置做了偏移优化，避开了显卡PCB上的电容、电感等 tall 元件，水管安装后不会和显卡本身的元件产生挤压，也不会因为走管角度问题导致水管过度弯折影响水流。从结构强度来看，顶板的厚度经过有限元仿真验证，在1.5bar的系统水压下不会出现形变，完全满足分体水冷日常使用的压力要求，即使是采用亚克力材质，也不会因为长期受压出现开裂渗漏的问题。周圈的安装孔位均匀分布，锁紧螺丝时受力均匀，不会出现因为受力不均导致的密封不严、局部渗漏的问题，也不会因为局部压力过大压坏显卡核心或者PCB板。
