1.85mm高度推弹式MicroSD卡座连接器

在消费电子、工业控制板卡、便携检测设备的存储扩展设计中，MicroSD卡座是板端存储扩展的核心接插部件，这款推弹式结构的MicroSD卡座，总安装高度仅1.85mm，专门针对板上空间极度受限的薄型化设备开发，能够在不额外占用板上垂直空间的前提下，实现存储卡的可靠插拔与固定。从实际选型应用来看，这类卡座广泛用在手持数据终端、超薄工业采集模块、小型物联网网关、便携医疗检测设备的PCB板上，这类设备往往对板上元件的高度有严格限制，传统2.2mm以上高度的卡座会顶到设备外壳或者内部屏蔽罩，1.85mm的高度刚好适配1.6mm标准板厚加表层阻焊的总厚度，预留出足够的安全间隙，避免装配干涉。

这款卡座采用Push-Push推弹结构，也就是业内常说的自弹式设计，第一次按压存储卡时，卡锁结构会将卡锁定在工作位置，触点完全贴合实现信号连通，第二次按压同一张卡时，锁止机构释放，存储卡会自动弹出到可取出的位置，不需要额外设计拔卡结构，用户操作时不需要借助指甲或者工具就能完成换卡，相比掀盖式、直插式卡座，这种结构的操作空间需求更小，适合设备外壳上仅预留窄小插卡口的设计场景。

从设计细节来看，这款卡座的外壳采用LCP材质，满足UL94V-0阻燃等级，能够满足消费电子、工业设备的板级阻燃要求，高温过回流焊时不会出现壳体变形、翘曲的问题，适配SMT表面贴装工艺，整座可以和其他表贴元件一起完成回流焊接，不需要额外安排波峰焊或者手工焊工序，能有效提升SMT产线的加工效率。触点部分采用锡青铜材质，接触电阻控制在30毫欧以内，能够保证存储卡和板端电路的信号传输稳定性，额定3.3V电压、0.5A电流的参数，完全匹配MicroSD卡的供电与信号传输要求，200V AC耐压1分钟、绝缘电阻不低于1000兆欧的设计，能够满足板级安规要求，避免相邻触点之间出现击穿、漏电问题。

安装尺寸上，这款卡座的本体长宽尺寸经过紧凑化设计，焊盘布局适配标准SMD贴装坐标，定位焊盘和固定焊盘的位置经过优化，过炉后不会出现偏移、浮高问题，插卡口的导向结构做了倒角处理，存储卡插入时即使有轻微偏斜也能顺利导入，不会出现插卡顶坏触点的问题。卡锁结构的循环寿命超过5000次插拔，完全满足消费电子全生命周期的使用需求，即使是需要频繁更换存储卡的工业数据采集设备，也能保证长期使用的可靠性。工作温度范围覆盖-45℃到105℃，不仅能满足普通消费电子的常温使用场景，还能适配户外工业设备、车载外围模块的宽温工作要求，不会因为低温或者高温环境出现结构卡滞、触点接触不良的问题。

在PCB布局阶段，选用这款卡座时需要注意，卡座弹出方向不能布置其他过高元件，要预留出存储卡弹出后的取卡空间，一般预留至少8mm的空间就足够手指捏取存储卡；卡座下方的PCB区域尽量不要布置走线，尤其是高速信号线，避免卡座金属外壳对信号造成干扰，接地焊盘要和板上主地完整连接，既可以提升焊接固定强度，也能起到屏蔽作用，减少外界电磁干扰对存储信号传输的影响。卷带式包装的设计，完全适配SMT产线的自动贴装供料要求，不需要人工摆盘，能大幅降低产线的上料时间，提升批量加工的效率。

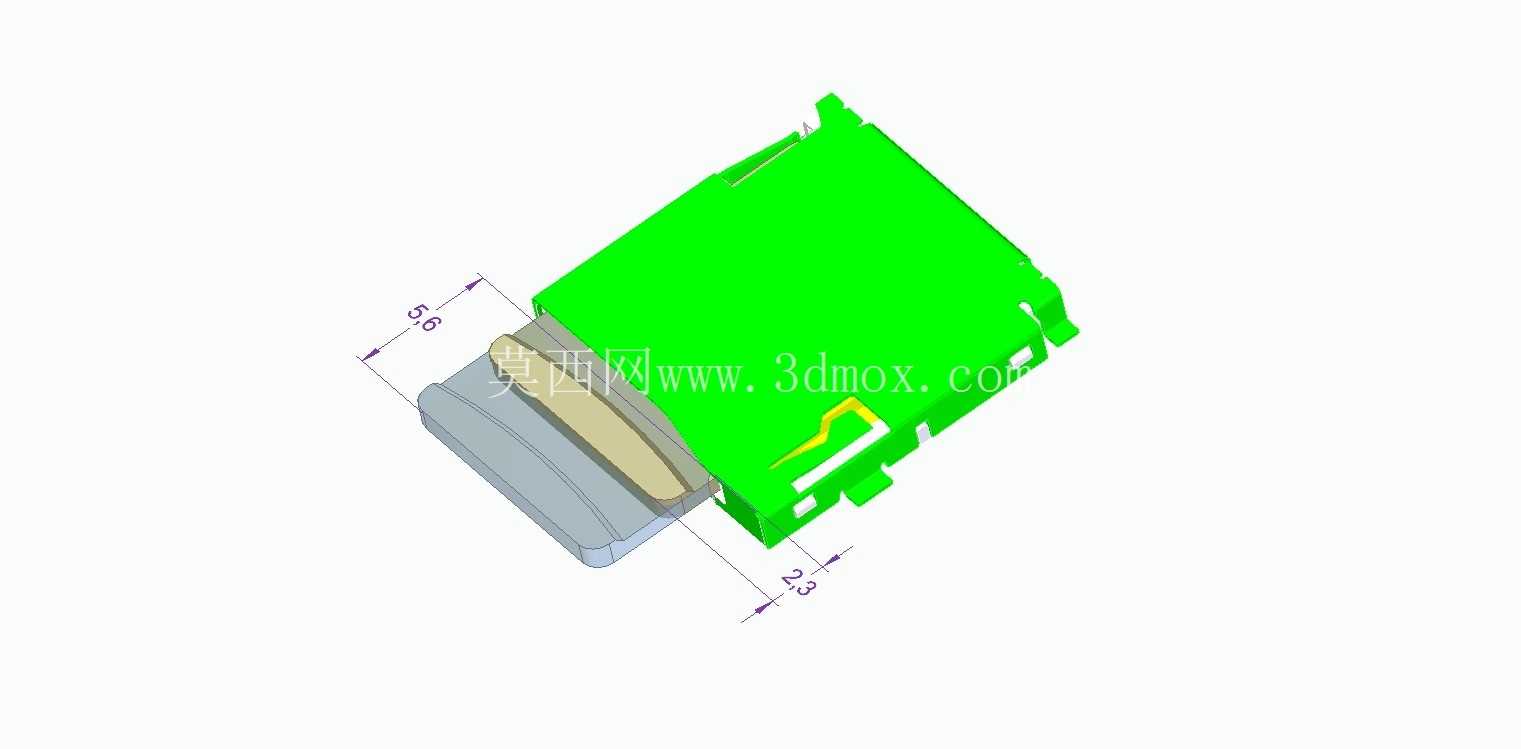

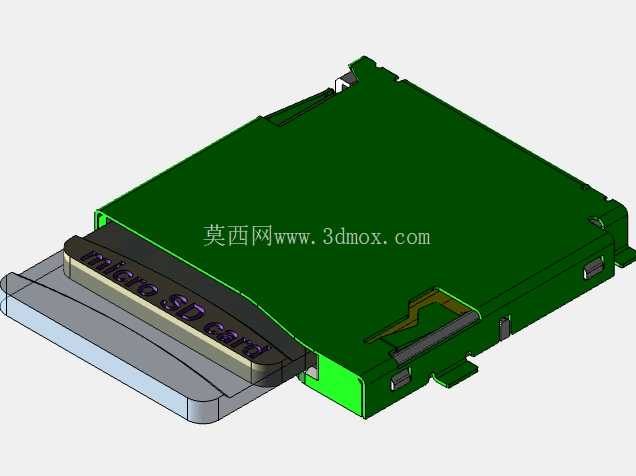

从结构可靠性角度看，这款卡座的金属外壳和塑胶本体之间采用卡扣式固定，不需要额外点胶或者铆接，抗振动性能满足常规便携设备的使用要求，在常规跌落、振动场景下不会出现壳体松脱、触点移位的问题。触点的镀金层厚度经过优化，既能保证长期使用的抗氧化性能，也能控制整体物料成本，平衡可靠性和成本需求。相比同规格的其他卡座，这款1.85mm高度的型号在垂直空间占用上有明显优势，对于追求薄型化设计的设备来说，是非常合适的板端存储扩展选型方案，建模时已经完整还原了内部锁止结构、触点形状、焊盘位置以及外壳的定位特征，导入PCB设计软件时可以直接匹配封装尺寸，不需要反复核对安装边界，能有效缩短结构设计和PCB Layout的周期。
