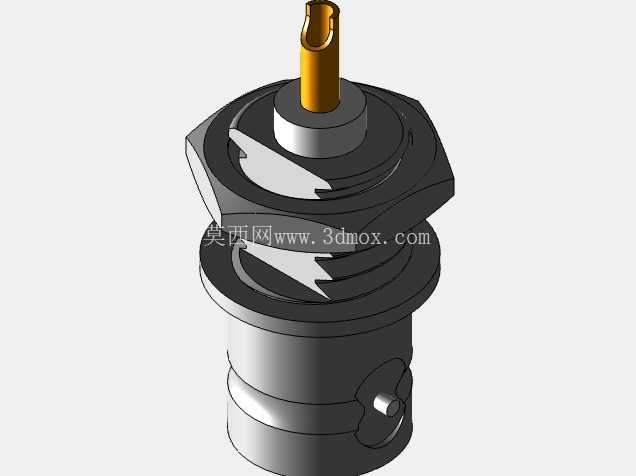

BNC M10螺纹接口射频同轴连接器结构

　　这款BNC M10规格的射频同轴连接部件，是射频信号传输链路里的基础互连元件，日常在测试测量仪器、安防监控布线、早期以太网组网、业余无线电设备、工业射频传感系统里都能见到它的身影，主要承担射频同轴电缆与设备端口之间的可拆卸连接功能，保证射频信号在传输路径上的阻抗连续性，减少信号反射与插入损耗。从结构设计来看，整体采用卡口式锁紧配合M10规格的螺纹安装基座，前端的插芯部分采用镀金处理，降低接触电阻同时提升抗腐蚀能力，适配常用的50Ω或75Ω阻抗同轴电缆，卡口锁紧结构相比纯螺纹连接，拆装速度更快，只需推入后旋转90度即可完成锁定，在需要频繁插拔测试的场景下，能大幅提升接线效率，同时自带的卡扣定位结构可以避免连接后受外力拉扯出现松脱，保证信号传输的稳定性。

　　中间的六角法兰结构是安装时的受力部位，适配标准扳手的夹持尺寸，在面板安装场景下，M10的外螺纹可以穿过设备面板的预制安装孔，配合螺母从背面锁紧，将连接器牢牢固定在设备壳体上，法兰面与面板之间可以加装密封垫圈，满足户外设备的防尘防水安装需求。下部的筒体部分是电缆压接腔体，内部预留了绝缘介质安装位与外导体接触结构，装配时将同轴电缆的外导体翻折在压接套位置，内导体插入前端插芯的焊杯或压接孔内，通过压接工具完成电缆与连接器的固定，保证外导体的屏蔽层连续导通，避免外界电磁干扰串入信号链路。

　　设计过程中需要严格控制各段的同轴度误差，内导体与外导体之间的绝缘介质尺寸要匹配对应阻抗要求，插芯的伸出长度、卡口槽的角度与深度都要符合BNC连接器的通用尺寸规范，保证不同厂商生产的同规格接头可以实现互配。安装边界方面，M10螺纹的大径控制在10mm左右，面板安装时需要预留直径10.5mm左右的安装通孔，六角法兰的对边尺寸为14mm，安装时扳手的操作空间需要预留至少18mm的回转半径，连接器整体轴向长度在面板安装后，外侧伸出长度约22mm，内侧电缆连接端长度约18mm，布线时需要预留足够的电缆弯曲半径，避免电缆过度弯折导致阻抗突变影响信号质量。

　　在实际工程应用中，这类连接器的工作频率通常可以覆盖到4GHz以内，满足大部分低频射频信号、模拟视频信号的传输需求，相比SMA等螺纹锁紧的射频连接器，BNC的卡口结构更适合现场快速接线的场景，不需要借助工具即可完成插拔操作，在广电行业的演播室布线、监控系统的摄像头端接线、实验室的测试仪器端口连接场景下，这种结构的连接器长期占据主流应用。设计建模时需要重点关注卡口槽的螺旋升角与锁紧定位点的位置，保证插入旋转后有明确的锁紧手感，同时内部绝缘支撑件的固定结构要可靠，避免多次插拔后内导体出现松动偏移，外导体的接触弹片需要设计合适的弹性变形量，既保证插拔时的顺滑度，又能在锁紧后提供足够的接触压力，降低接触电阻带来的信号损耗。尾部的电缆固定结构要适配对应线径的同轴电缆，压接部位的壁厚需要匹配标准压接钳的压模尺寸，保证压接后电缆的抗拉强度满足使用要求，避免受外力拉扯时电缆与连接器脱离导致信号中断。
