80毫米规格方形轴流散热风机结构

　　在工业电控柜、工控主机、小型通讯设备、功率电源模块这类对内部温升有严格控制要求的场景里，小尺寸轴流散热风扇是应用频次极高的被动散热配套部件，这款80毫米见方的轴流风机，就是针对小空间通风散热需求设计的标准化配套部件。从实际选型适配的角度看，这类方形外框的轴流风机，安装孔位遵循行业通用的孔距规范，四个角的固定沉孔可以直接适配M4规格的安装螺丝，不需要额外做安装转接件，不管是嵌装在机柜的通风面板上，还是直接固定在散热铝型材的端面，都能快速完成装配，不会因为安装位不匹配出现二次改孔的问题。从结构设计的逻辑来看，这款风机采用外框与内风轮一体化的同轴布局，外框的方形结构相比圆形风机，在方形开孔的安装场景里空间利用率更高，不会出现圆形外框和方形安装孔之间的边角空隙漏风问题，能让气流全部沿着风轮的轴向方向流动，减少旁侧漏风带来的风压损失。风轮的叶片采用前倾式的曲面设计，在相同转速下，前倾叶片能推动更多的空气沿轴向流动，同时叶片的曲面弧度经过优化，能降低气流切割时产生的湍流噪音，适合在对噪音有一定要求的办公配套工控设备、室内通讯机柜场景使用。

　　外框的四个角做了加厚的安装凸台，凸台的高度和风机主体的厚度保持一致，安装时螺丝锁紧的力会直接作用在加厚凸台上，不会因为锁紧力过大导致外框变形，影响内部风轮的转动间隙，这一点在实际装配中非常关键，很多薄框风机在螺丝锁附过紧时会出现外框形变蹭到风轮，导致运转异响甚至卡滞的问题，加厚凸台的设计刚好规避了这个装配风险。从安装边界尺寸来看，这款风机的外轮廓长宽均为80毫米，整体厚度为标准的25毫米规格，属于行业内通用的8025风机尺寸序列，在做设备结构设计时，只要预留出对应长宽高的安装空间，同时在风机的进出风侧预留不小于10毫米的通风间隙，避免进出风面被结构件遮挡，就能保证风机的通风效率达到设计值。

　　在实际应用中，这类风机既可以单独使用，作为小功率设备的独立散热部件，也可以多台并排组合安装，在大型机柜的通风槽位形成阵列式的通风通道，根据设备内部的温升情况选择单台或者多台组合的方案，适配不同功率等级设备的散热需求。风轮和外框之间的转动间隙控制在1毫米以内，既不会因为间隙过小出现装配公差导致的蹭框问题，也不会因为间隙过大出现气流回流，降低风机的送风效率。外框的进出风侧都做了导风圆角，气流进入风轮区域时会沿着圆角平滑过渡，减少直角边带来的气流阻力，进一步提升风机的送风效率。

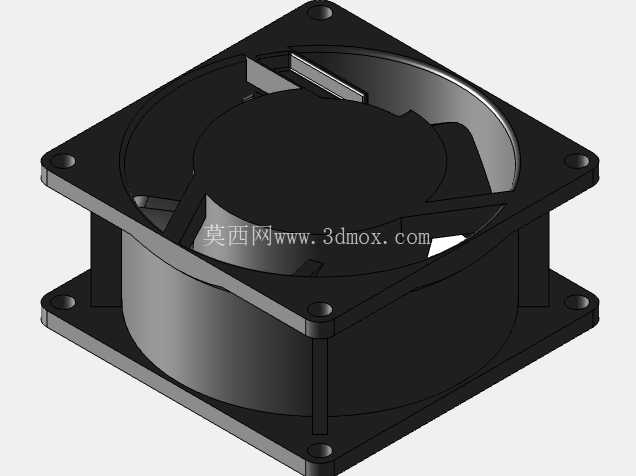

　　从结构建模的角度来看，这款模型完整还原了风机的外框轮廓、安装孔位、风轮叶片形态、内部支撑筋的结构，不管是做设备的结构装配干涉检查，还是做散热仿真的流体域建模，都可以直接调用这个模型，不需要再重新测绘风机的外形尺寸，能大幅缩短结构设计阶段的建模周期。在做设备散热方案选型时，这类标准尺寸的轴流风机因为供应链成熟，替换性强，不需要担心后续量产时的供货问题，是小功率设备散热方案的首选部件，建模时还原的安装孔位、外形边界、厚度尺寸，都和实际量产的产品保持一致，装配仿真时可以直接验证安装位的匹配度，避免出现设计完成后实际安装干涉的问题。
