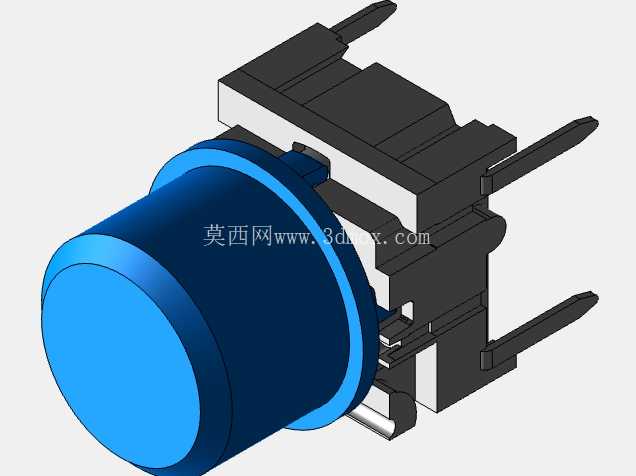

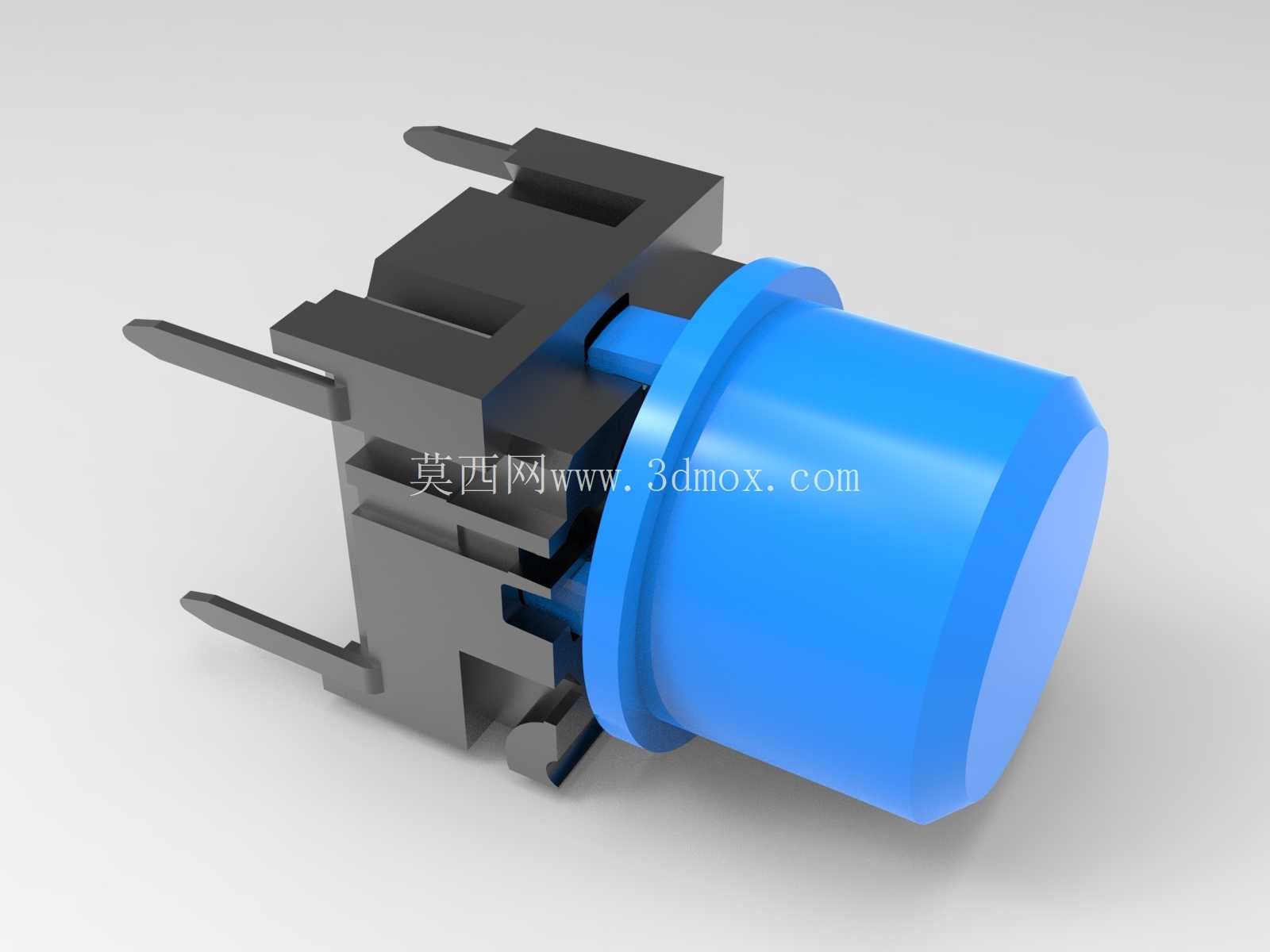

带蓝色旋钮的MEC5G系列按钮开关结构

　　在工业电控面板、消费类电子外设、小型工控设备的操作端设计中，这类带蓝色旋钮帽的按钮开关是极为常用的人机交互输入部件，很多做小型设备结构设计的工程师在选型时，都会优先考虑这类引脚直插式的轻触按钮，毕竟它的安装逻辑足够成熟，不需要额外设计复杂的固定结构，能大幅缩短整机的结构开发周期。从实际使用场景来看，这类开关常被布置在设备操作面板的功能触发区，比如小型检测设备的启停触发、音频外设的功能切换、工控手持终端的按键输入位，它的触发行程短，按压力度适中，操作人员在频繁点按的工况下也不容易产生操作疲劳，蓝色的旋钮帽也能在多按键排布的面板上形成清晰的视觉区分，帮助操作人员快速定位对应功能按键，避免误触。

　　从结构设计的角度拆解来看，这款开关分为插装引脚、基座主体、触发内芯、蓝色旋钮帽几个核心部分，黑色的基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的短时高温，在PCB板过炉焊接时不会出现基座变形、引脚移位的问题，三个直插式引脚呈平行排布，引脚的长度和间距完全符合通用PCB板的孔位设计规范，焊接后引脚与PCB焊盘的接触面积足够，能保证长期使用过程中不会出现虚焊、脱焊的问题，哪怕设备在有轻微振动的工况下运行，焊接点的可靠性也能满足长期使用要求。触发内芯藏在基座和蓝色旋钮帽之间，采用弹性接触结构，按下旋钮帽时内芯的接触点会快速导通，松开后依靠内部弹性结构自动复位，触发的反馈手感清晰，操作人员不需要额外观察按键状态，仅凭手感就能确认是否完成触发动作。蓝色旋钮帽采用圆弧顶面设计，边缘做了圆滑过渡，手指接触的时候不会有硌手的触感，帽体和基座的配合间隙控制得很小，日常使用中灰尘、细碎杂物很难从缝隙进入开关内部，能有效避免异物卡滞导致的按键失效问题。

　　在安装边界上，这款开关属于卧式插装结构，安装时只需要在PCB板上对应位置钻出三个匹配引脚直径的通孔，将开关引脚插入孔位后过炉焊接即可，不需要额外设计卡扣或者螺丝固定位，开关本体在PCB板上的投影占用面积极小，对于空间紧凑的小型电控板来说，这种小体积的开关能大幅节省板面空间，给其他元器件留出更多排布余量。旋钮帽突出基座的高度经过了优化设计，既不会因为突出过高导致设备运输、组装过程中被意外磕碰触发，也不会因为突出过矮导致操作人员按动时找不到着力点，在面板开孔设计时，只需要预留出比旋钮帽直径略大的通孔，让旋钮帽能顺畅穿过面板即可，面板和基座之间的距离可以根据整机外壳的厚度做适配，哪怕是薄款塑料外壳，也能通过调整安装位让旋钮帽刚好突出面板合适的高度，保证操作手感的一致性。

　　很多刚入行的结构工程师在做这类按键选型的时候，容易忽略开关的按压力度和行程参数，导致最终成品的按键手感不符合使用需求，而这类成熟的系列化开关，在触发力度、复位弹力、行程长度上都经过了多代产品的优化，不管是做频繁点按的功能键，还是做偶尔触发的复位键，都能找到适配的参数区间，不需要从零开始开模定制按键结构，能大幅降低整机的物料成本和开模风险。另外，开关的引脚采用镀锡处理，焊接时的上锡速度快，焊锡的浸润性好，不管是手工焊接还是自动化波峰焊，都能形成饱满可靠的焊接点，不会出现引脚不上锡、虚焊的问题，对于批量生产的设备来说，这一点能有效降低生产环节的返修率，提升组装效率。在长期使用的可靠性方面，这类开关的内部接触点采用抗氧化的导电材质，哪怕是在有一定湿度的工业环境下使用，接触点也不容易氧化生锈，能保证长期触发时的导通稳定性，不会出现按动后接触不良、信号时断时续的问题，蓝色旋钮帽的塑料材质也添加了抗老化成分，长期暴露在自然光下也不会出现明显的褪色、变脆问题，能长期保持清晰的视觉识别度。
