双侧垂直翅片铝制无源散热结构

在中小功率电子设备的热管理设计环节，这类双侧垂直翅片的铝制散热结构是应用频次极高的配套部件，常见于工控板卡功率管安装位、DC-DC稳压模块周边、小型音频功放输出级、珀耳帖制冷模块热端等场景，核心作用是将发热元器件工作产生的焦耳热通过热传导转移到散热结构本体，再借助翅片间的空气自然对流将热量散逸到周边环境中，避免元器件结温超过额定阈值引发性能衰减、寿命折损甚至热击穿失效。

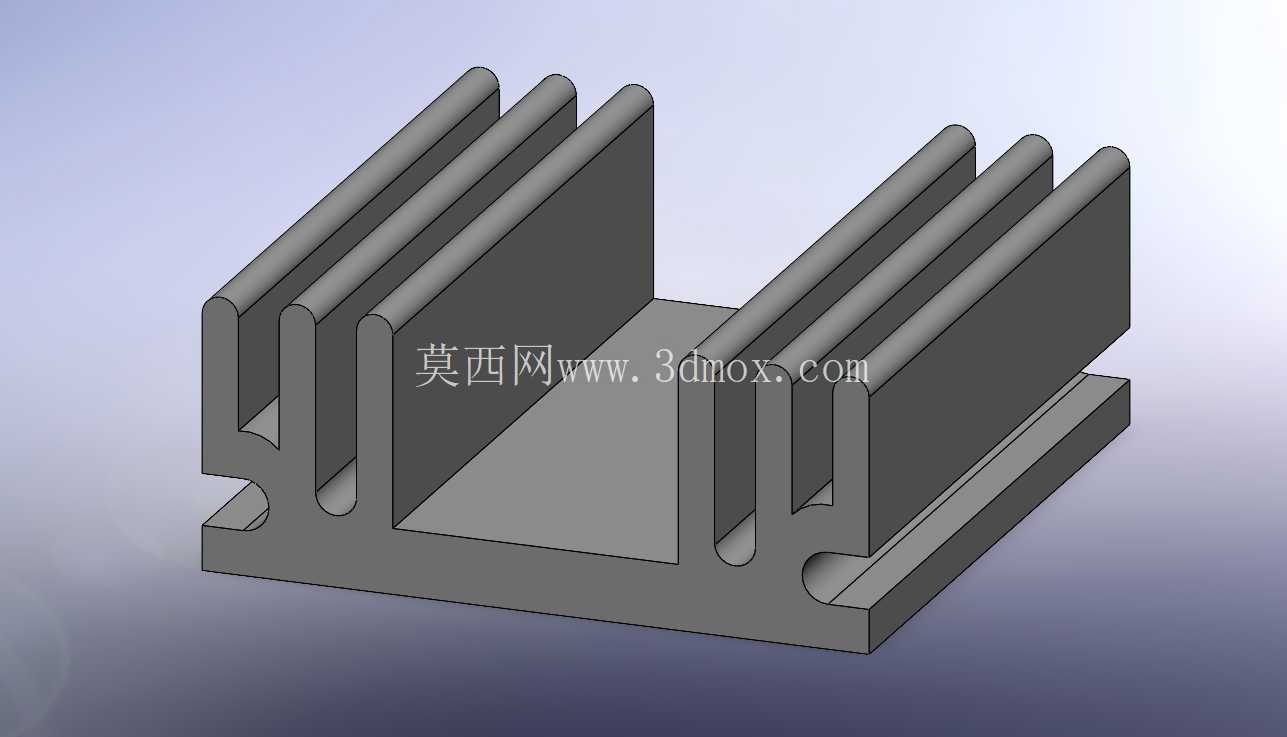

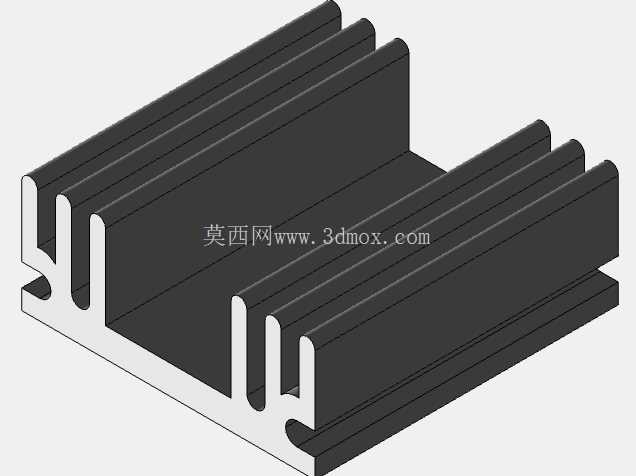

从结构设计逻辑来看，该散热件采用对称式双侧垂直翅片布局，区别于单侧翅片结构的热流分布不均问题，两侧翅片数量一致、间距均等，能让底板两侧的热阻保持对称，避免热量在单侧堆积。中间预留的平整内凹区域是核心的热源贴合位，设计时特意将该区域的平面度公差控制在0.05mm以内，保证与功率器件封装表面的贴合间隙尽可能小，减少接触热阻，实际装配时通常会在贴合面间填充0.1-0.2mm厚的导热硅脂或者导热硅胶片，填充微观层面的凹凸间隙，进一步降低界面热阻。底板底部的凸台结构是安装定位结构，对应PCB板或者设备壳体上的预设卡槽，装配时可以直接滑入卡槽完成预定位，不需要额外设计复杂的固定支架，两侧的半圆凹槽是为螺丝锁附预留的让位空间，当需要更牢固的固定方式时，可以用M3规格的沉头螺丝穿过凹槽将散热件锁死在安装面上，不会出现螺丝头突出干涉周边元器件的问题。

翅片与底板连接的位置全部做了R角过渡处理，这一设计并非单纯的外观优化，一方面是适配铝挤压工艺的成型要求，避免直角位置在挤出过程中出现应力集中导致型材开裂、缺料，另一方面也能优化翅片根部的热传导路径，减少热流在转角位置的阻力，让热量能更顺畅地从底板传导到每一片翅片的顶端。翅片的厚度与间距经过匹配自然对流的换热效率优化，翅片过薄会导致热传导路径上的热阻上升，热量无法顺利到达翅片顶端，翅片过厚则会挤占对流空间，减少有效换热面积；间距过小会阻碍翅片间的空气自然流动，形成空气滞止区降低换热效率，间距过大则会浪费安装空间，单位体积内的换热面积不足。该结构的翅片间距设置为4mm左右，适配自然对流工况下的空气流动边界层厚度，既能保证足够的换热面积，又不会让翅片间的空气流动受阻。

从安装边界来看，该散热件的整体外轮廓宽度适配常规TO-220、TO-247封装功率管的安装尺寸，中间内凹区域的宽度刚好可以容纳单颗或者两颗并排安装的功率器件，底板厚度设置为3mm，保证足够的热扩散能力，让集中在热源位置的热量能快速在整个底板平面扩散开，再均匀传导到两侧的翅片上。整体高度控制在20mm以内，适配多数紧凑型电子设备的内部安装空间，不会出现与周边电容、接插件等元器件干涉的问题。

在工艺适配性上，该结构完全适配铝挤压成型工艺，开模成本低，量产一致性好，挤出成型后的型材只需要按照需求长度裁切，再做表面阳极氧化处理即可，氧化层厚度控制在8-12μm，既能提升铝材表面的辐射换热能力，又能起到绝缘防腐蚀的作用。如果是小批量定制场景，也可以采用6061铝板通过CNC铣削加工成型，结构上没有倒扣、深腔等难加工特征，加工时只需要采用常规的立铣刀即可完成全部特征加工，不需要特殊刀具，加工良率高。

实际选型应用时，需要根据发热器件的功耗核算散热件的热阻是否满足要求，该结构在自然对流工况下的热阻大概在6-8℃/W区间，适配稳态功耗3-5W的发热元器件，如果是强制风冷工况，热阻可以进一步降低到2-3℃/W，可适配更高功耗的散热需求。装配时需要注意，热源贴合面要尽量位于底板的中心位置，避免偏置导致一侧翅片的换热能力无法充分利用，锁附螺丝时要保证对角均匀施力，避免底板受力不均出现变形，导致贴合面出现间隙增大接触热阻。
