1.27间距双排贴片排母连接器结构

这款1.27mm间距的双排贴片排母，是板级电路互连里非常常用的基础接插件，日常做消费电子、工控板卡、小型传感模块的结构设计时经常会用到，很多需要板间堆叠、可拆卸信号连接的场景都会选这类规格的器件。从实际使用场景来说，这类排母大多用在空间紧凑的PCB板上，比如手持检测设备的主板与功能扩展板连接、小型工业采集模块的信号引出、嵌入式核心板与载板的板对板对接，因为采用贴片安装的方式，不需要在PCB上开过大的过孔，能节省板上的布线空间，尤其适合双面布件的高密度电路板设计。

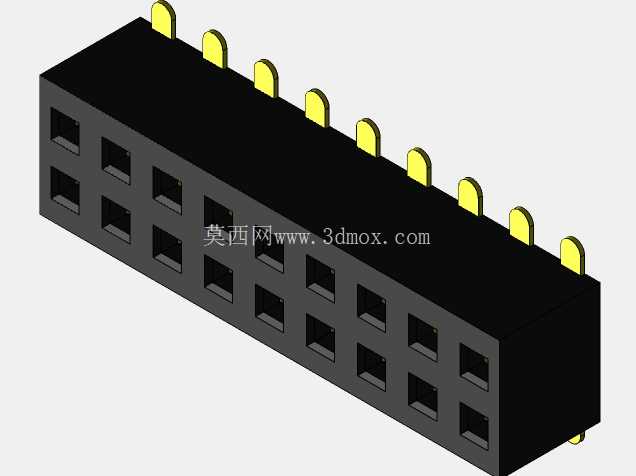

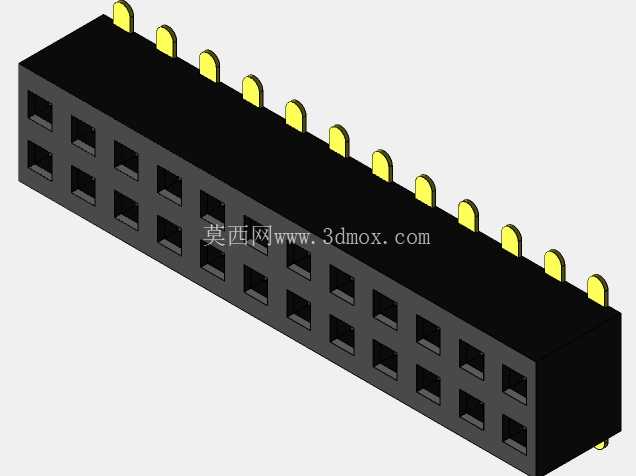

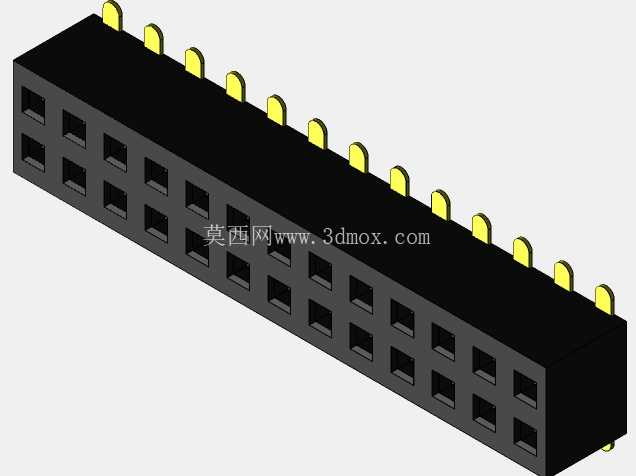

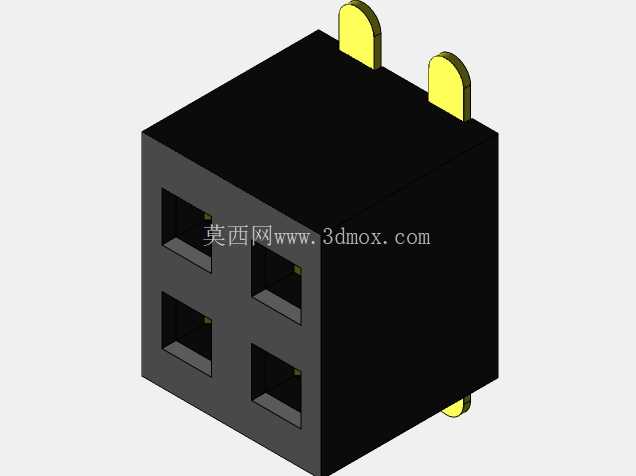

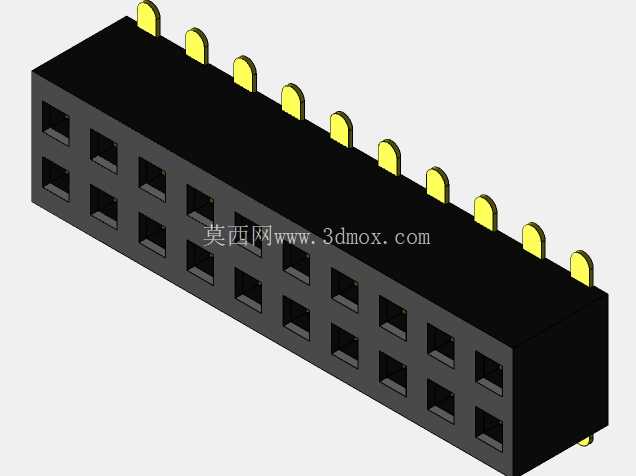

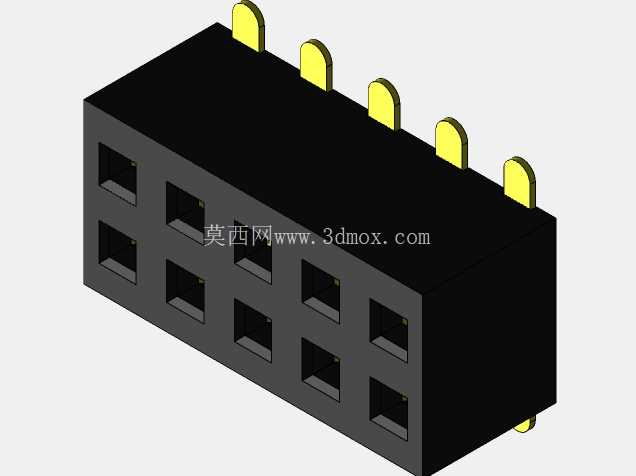

从功能特性上看，这款排母为双排10Pin规格，接触端采用镀金弹片结构，能保证多次插拔后的接触可靠性，塑胶本体采用耐高温的工程塑料制作，能够适配回流焊的高温工艺要求，不会在SMT贴片过炉时出现本体变形、针位偏移的问题。排母的引脚采用翼型焊盘设计，焊接时焊锡能顺着引脚爬升到焊盘位置，形成饱满的焊点，既方便生产时的AOI检测，也能提升焊接后的机械连接强度，避免日常插拔使用时出现引脚脱焊的问题。

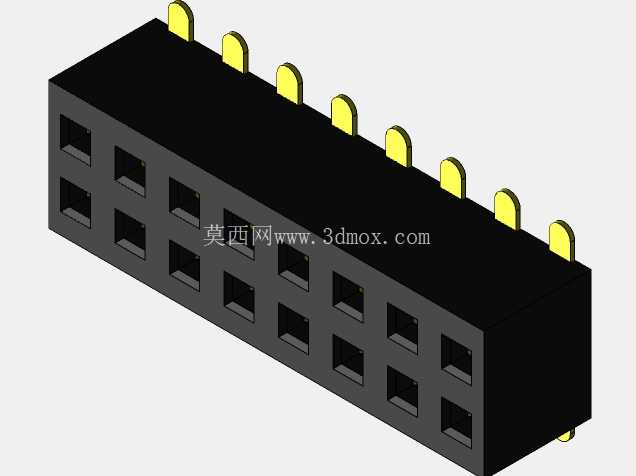

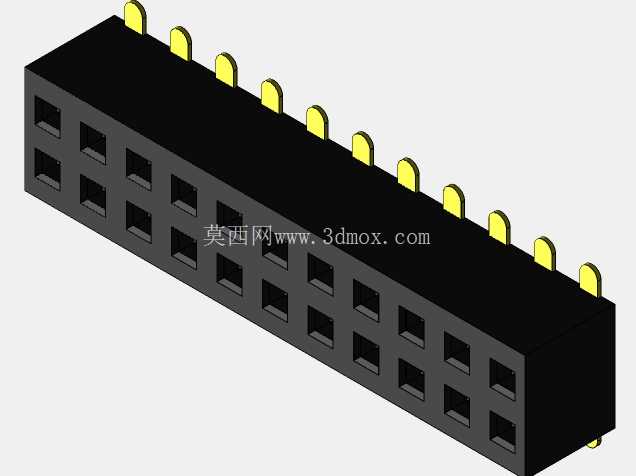

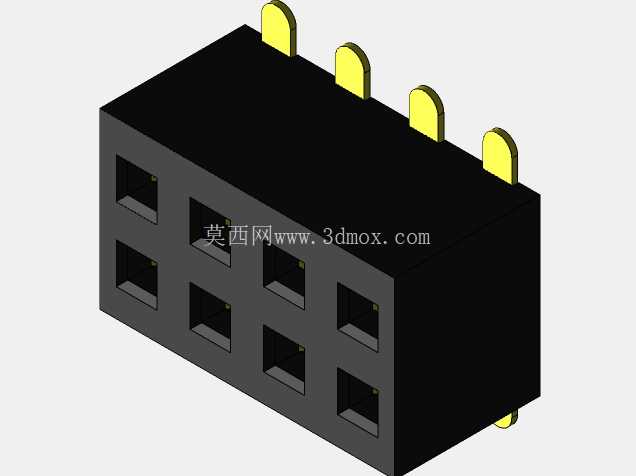

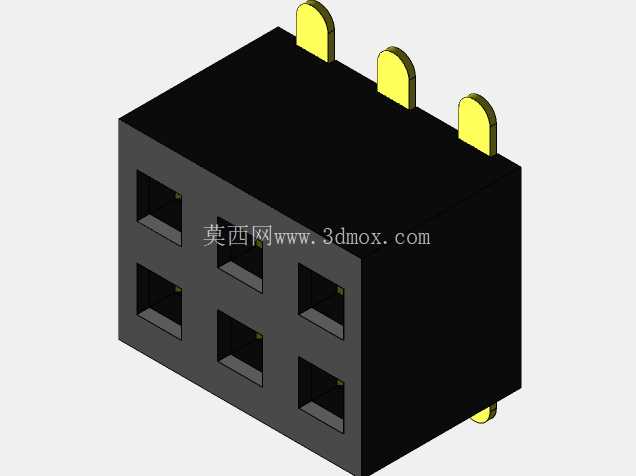

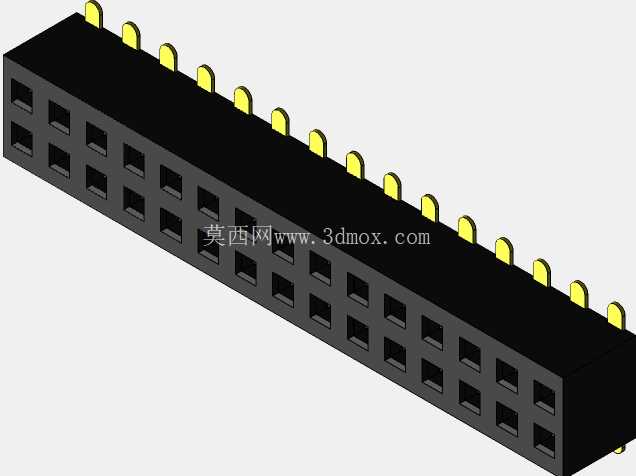

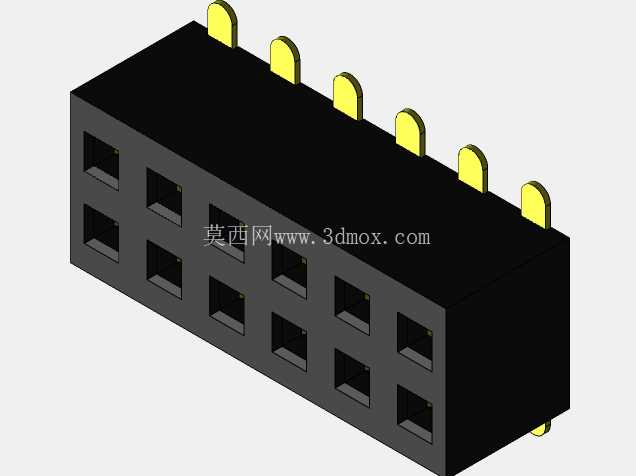

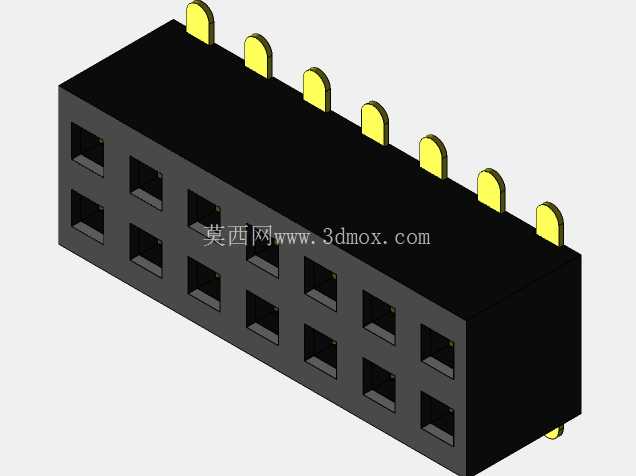

设计这款排母的三维模型时，首先要严格卡准1.27mm的引脚间距公差，这个尺寸直接决定了和对应排针对插时的顺畅度，间距偏差超过0.1mm就可能出现插针歪针、接触不良的问题。塑胶本体的高度控制在2.5mm，这个尺寸是选型时非常关键的安装边界参数，做板间堆叠设计时，两块PCB之间的间隙就是由排母的本体高度加上排针的插入深度决定的，如果高度尺寸建模不准，很容易出现装配后板间间隙过大、接插件接触不到位，或是间隙过小挤压塑胶本体导致针位变形的问题。建模时还要注意引脚的伸出长度，贴片引脚从塑胶本体侧面伸出的长度要匹配常规PCB焊盘的设计尺寸，一般伸出长度控制在1.0-1.2mm之间，既能保证焊接时的焊锡附着面积，也不会因为引脚过长导致相邻引脚之间出现焊锡短路的风险。

实际做结构选型时，还要考虑排母的插拔力参数，这类1.27间距排母的单Pin插拔力一般控制在0.3-0.8N之间，既能保证插合后不会因为设备振动出现松脱，也不会因为插拔力过大导致拆卸时损坏PCB焊盘。塑胶本体的两侧做了轻微的倒角处理，一方面是方便生产时的脱模，另一方面在和排针对插时能起到导向作用，即使排针有轻微的位置偏差，也能顺着倒角滑入插孔内，避免插针顶在塑胶端面上造成弯针。另外建模时还原了排母底部的定位凸点，这个小结构很多人容易忽略，实际SMT生产时，这个凸点会卡在PCB对应的定位孔里，过回流焊时能防止排母因为焊锡融化的张力出现位置偏移，保证焊接后的位置精度。

从安装边界来看，这款排母的总宽度为4.8mm，在PCB上布局时，排母本体外侧要预留至少1mm的操作空间，方便后期插拔时的手指操作或是工具辅助拆卸，同时也要注意和周边较高元器件的距离，避免周边器件干涉排母的插合路径。排母的塑胶本体采用黑色阻燃PBT材质，绝缘性能满足常规低压信号传输的要求，接触电阻控制在20mΩ以内，能够稳定传输低频信号与小电流供电，适合绝大多数数字电路、模拟小信号的连接场景。在做三维装配时，还要注意排母的焊接面与PCB表面的贴合度，模型里引脚的共面度公差控制在0.1mm以内，这个参数直接影响SMT贴片的良率，如果引脚共面度不好，过炉时就会出现部分引脚虚焊的问题，建模时把这个公差体现在模型里，也能方便后续做PCB封装设计时参考，提前规避生产端的工艺问题。
