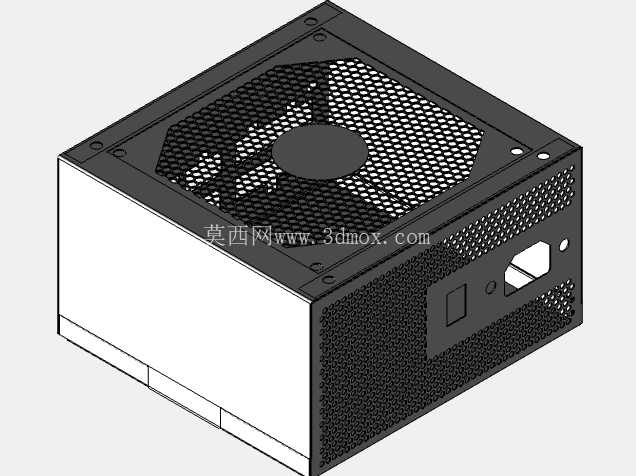

做PC硬件结构设计快十年,经手的机箱电源外壳方案不下三十款,这次还原的微星MAG A850GL电源外壳,是目前ATX3.0规格电源里结构适配性做得比较均衡的一款。先从实际装机场景说,这款电源定位中高端台式机电竞主机,适配绝大多数标准ATX、MATX、ITX机箱的电源安装位,不管是下置电源仓的常规机箱,还是部分支持电源竖装的海景房机箱,都能匹配安装孔位,不会出现孔位偏移、外壳干涉侧板的问题。
实际用途上,这个外壳是电源内部PCB、滤波电容、散热风扇、模组接口板的承载结构,既要满足内部元器件的防护需求,也要兼顾整机风道的散热效率,同时还要符合安规要求的电气间隙与爬电距离设计。很多新手建模的时候容易忽略外壳的折边公差,这款外壳的主体采用0.8mm厚度的SECC镀锌钢板折弯成型,折边处做了内卷边处理,既可以提升壳体的结构刚性,避免安装时划手,也能减少电磁泄漏,符合EMI测试的相关要求。
从功能特性来看,外壳的进风面采用六边形蜂窝网孔设计,网孔的开孔率控制在65%左右,这个数值是经过反复验证的——开孔率太高会导致壳体刚性不足,运输或者安装时容易出现网面凹陷;开孔率太低又会阻碍进风,提升风扇运行时的风噪,影响散热效率。网孔边缘做了0.3mm的翻边处理,不会出现毛边割线的问题,安装时哪怕模组线蹭到网面,也不会刮破线皮造成短路风险。外壳的出风侧对应模组接口的位置做了精准的开孔避让,24Pin主板供电、CPU供电、显卡PCIe供电、SATA供电的接口位置都留足了插拔空间,哪怕是带编织网的粗模组线,插拔时也不会和壳体发生干涉。
设计思路上,这款外壳采用分体式拼接结构,主体U型壳体搭配独立的风扇安装支架与后端接口挡板,不需要复杂的焊接工艺,全部采用卡扣与自攻螺丝固定,生产组装效率很高,后期维护拆解也很方便。风扇安装位做了下沉1.5mm的设计,安装12025规格的散热风扇时,风扇扇叶不会突出壳体平面,安装到机箱电源仓时不会和电源仓的减震垫发生干涉。壳体侧面的安装固定孔做了长圆孔设计,前后有2mm的调节余量,哪怕机箱电源仓的安装孔位存在轻微的加工误差,也能顺利对齐螺丝孔,不会出现装不上的问题。
外形尺寸与安装边界方面,这款电源外壳的整体尺寸严格遵循ATX电源的标准规范,长度控制在160mm,宽度150mm,高度86mm,这个长度可以适配绝大多数机箱的电源仓深度,哪怕是小尺寸MATX机箱,只要电源仓支持160mm长度的电源,就能顺利安装,不会出现顶到硬盘架或者显卡的问题。外壳的四个安装角都做了R2的圆角处理,安装时不会刮花机箱的电源仓漆面,也能减少安装时的磕碰损伤。壳体表面采用黑色磨砂喷塑处理,涂层厚度控制在60-80μm,既不容易沾指纹,也有不错的耐刮擦性能,长期使用不会出现掉漆生锈的问题。
做这类消费电子的结构件建模,最容易踩的坑就是忽略实际生产的公差与装配间隙,比如外壳和内部PCB的间隙要留足1.5mm以上,避免元器件贴到壳体造成短路;风扇安装位的螺丝孔要做凸台处理,保证螺丝锁附时不会出现滑牙;后端接口挡板的开孔公差要控制在±0.2mm以内,不然接口会出现偏移,模组线插不到位。这个模型在还原的时候,把这些实际生产中的细节都做了出来,不管是用来做产品渲染、装机动画模拟,还是做结构设计的参考,都能直接用,不需要再花大量时间调整细节公差。另外外壳的接地弹片位置也做了还原,对应电源AC输入口的接地端,安装时弹片可以和机箱壳体可靠接触,保证接地连续性,符合安规要求。很多人做电源外壳建模的时候会漏掉这个小结构,实际量产的时候这个弹片是必须的,不然过不了安规认证。
