方形安装边8欧姆10W全频扬声器结构

这款方形带安装边的小功率扬声器，是桌面音频设备、小型工控提示终端、便携扩声装置里常用的电声转换部件，日常做结构选型时经常会碰到这类规格的单元，很多做消费电子、小型工控设备的结构工程师都对这类安装形式不陌生。从实际使用场景来看，这类10W功率、8欧姆阻抗的单元，既可以用在桌面多媒体音箱做全频发声单元，也能嵌入工业控制柜做故障提示、操作反馈的发声部件，部分小型户外便携扩音设备也会选用这类耐冲击、安装便捷的单元，不需要额外设计复杂的固定结构，靠四个边角的安装孔就能快速完成装配。

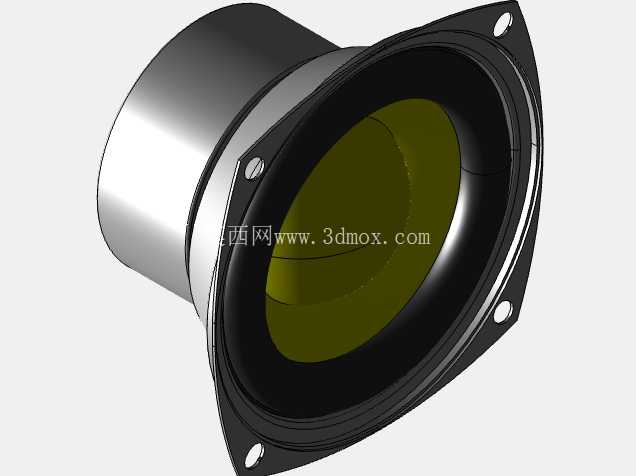

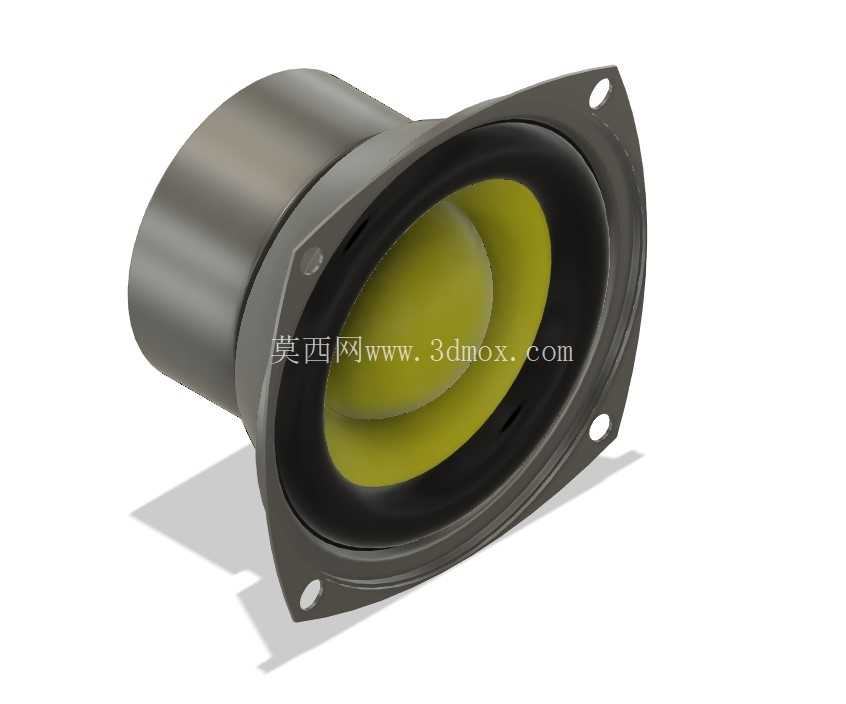

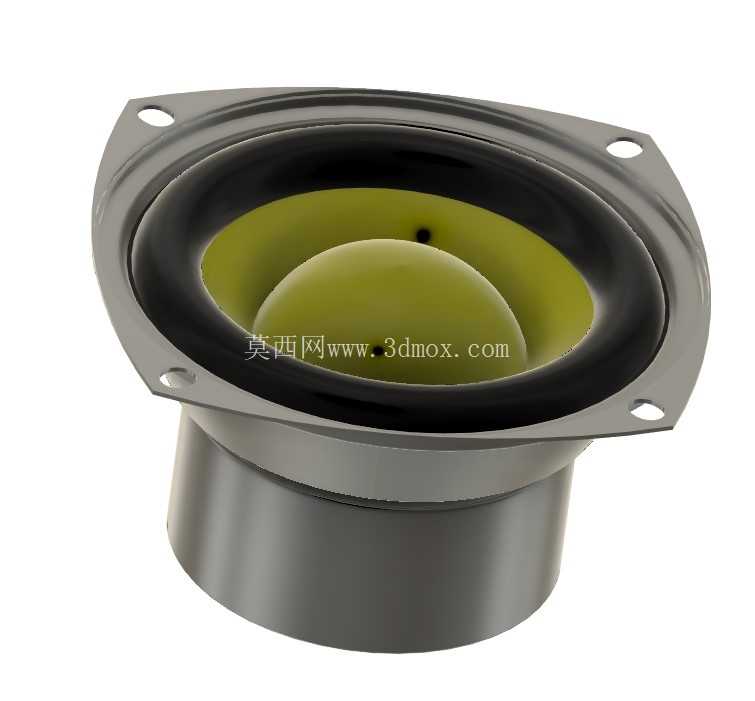

从结构设计逻辑来看，这款单元采用方形带凸缘的安装底座，和常见的圆形喇叭相比，方形安装边在设备面板开孔时的定位容错率更高，四个边角的通孔直接对应面板上的螺柱位置，装配时不需要额外调整单元的周向角度，拧上四颗固定螺丝就能完成锁紧，能有效减少产线装配的对位时间。振膜采用黄色复合纸盆搭配黑色橡胶折环，折环的顺性经过调校，能够兼顾中低频的响应范围和一定的冲程余量，避免小功率输入时出现打底失真的问题。盆架采用一体化压铸成型的金属结构，整体刚性足够，在大动态信号输入时不会因为盆架共振产生多余的音染，同时金属材质的盆架也能更好地把音圈工作产生的热量传导出去，提升长时间工作的稳定性。

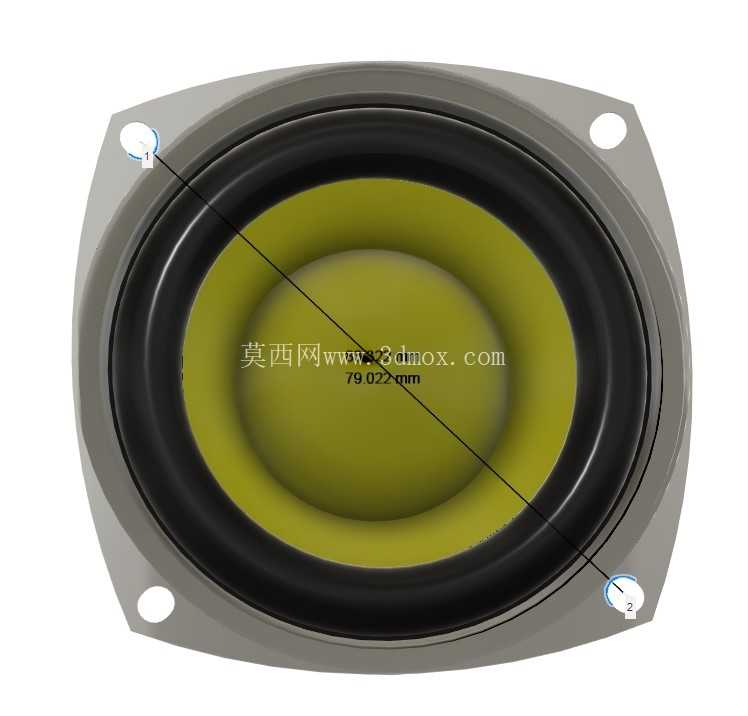

从安装边界尺寸来看，这款单元的有效振膜直径接近80mm，整体方形外轮廓的尺寸控制在100mm级别的区间，安装孔的中心距按照通用小尺寸全频喇叭的规范设计，能够适配市面上多数现成的小型音箱壳体开孔，不需要重新开模调整安装位。单元的整体厚度控制得比较紧凑，嵌入设备面板之后，背部突出的高度不会占用过多的壳体内部空间，对于内部空间紧张的便携设备、薄型工控终端来说，这个厚度参数能够给内部的电路板、电池等部件留出足够的排布空间。接线端采用常规的焊片式设计，既可以直接焊接导线，也能适配对应的接插件，方便不同生产场景的装配需求。

在实际选型应用的时候，需要注意这类单元的安装密封问题，方形安装边和设备面板之间要贴对应厚度的EVA泡棉密封圈，一方面可以避免声音从安装缝隙处漏出影响低频表现，另一方面也能起到一定的减震作用，避免单元工作时的振动传递到设备壳体上产生共振杂音。另外在结构设计时，单元背部要留出至少5mm的安全间隙，避免音圈向后运动时碰到内部的电路板或者线材，造成单元损坏或者异响。这类小功率全频单元不需要搭配分频器就能直接工作，电路设计上只需要预留对应的功率输出接口即可，对于简化整体设备的结构复杂度很有帮助，也是很多小型音频设备、提示类终端优先选用这类单元的核心原因。

从建模还原的角度来看，这类扬声器的建模重点在于盆架的安装孔位精度、折环的曲面弧度以及振膜的锥度参数，这些尺寸直接影响后续装配时的干涉检查结果，如果安装孔位的位置偏差超过0.2mm，实际装配时就会出现螺丝无法对位的问题；折环的曲面如果建模偏差过大，在做运动仿真时就会出现折环和盆架干涉的错误判断。建模时需要把安装面的平面度、安装孔的沉头深度都准确还原，才能保证导出的工程图可以直接用于面板开孔的加工参考，避免实际生产时出现装配问题。
