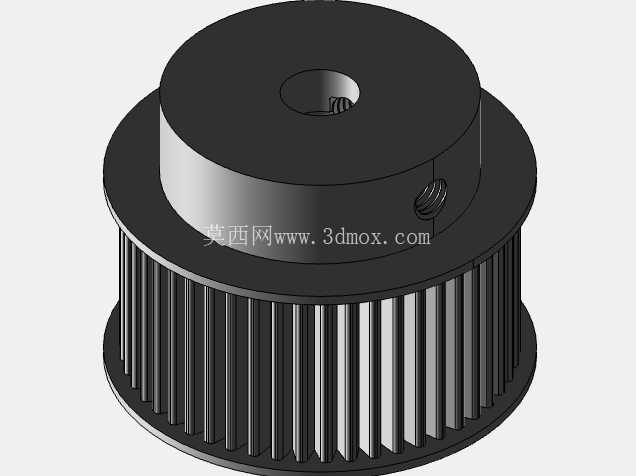

节距2mm同步带用50齿传动滑轮结构

　　在轻载精密传动的场景里，这类带轮的适配性一直是结构选型时的核心考量点，毕竟3D打印设备的X/Y轴进给、桌面级数控雕刻机的滑台驱动、小型输送线的辊筒传动、协作机器人末端关节的辅助传动，都需要传动件在紧凑安装空间内实现低滑差的动力传递，这也是这类50齿同步带轮设计的核心出发点。从实际安装边界来看，这款带轮采用双侧挡边的结构设计，挡边的径向凸起高度刚好覆盖配套2mm节距同步带的侧边厚度，能从根源上避免设备高速往复运动时同步带出现跑偏、爬齿的问题，很多新手结构工程师在做轻载传动选型时容易忽略挡边的尺寸匹配，往往选了无挡边或者挡边高度不足的带轮，设备运行几百小时后就出现带体磨损、传动精度丢失的问题，这款带轮的挡边与带齿部分的同轴度公差控制在0.02mm以内，装配后不会出现带体单侧蹭边的异常磨损。

　　带轮中心的安装孔采用紧定螺钉锁紧的固定方式，孔壁与配套电机轴的配合公差取H7/k6的过渡配合区间，既不会因为间隙过大出现传动时的回程间隙，也不会因为过盈量太大导致现场装配时需要额外敲击损伤电机轴承，侧面的紧定螺钉孔位置做了沉台处理，锁紧后螺钉头不会突出带轮端面，避免和周边的安装支架、传感器线缆产生运动干涉。带齿部分的齿形完全匹配2mm节距的圆弧齿同步带，齿面的粗糙度控制在Ra1.6以下，能有效降低带齿啮合时的摩擦损耗，相比同齿数的直齿带轮，圆弧齿形的啮合接触面积更大，传动时的噪音更低，在3D打印这类对运行噪音有要求的桌面设备场景里，能把整机运行噪音控制在50分贝以内。

　　从设计思路上看，这款带轮的轮毂部分做了等壁厚的结构优化，没有多余的冗余材料，在保证整体结构强度的前提下尽可能降低自身转动惯量，对于伺服驱动的轻载传动场景来说，更低的转动惯量意味着电机启停时的动态响应速度更快，传动定位精度更高，毕竟很多做精密点位传动的设备，传动件自身的惯量占比如果过高，会直接导致电机整定难度加大，高速启停时出现过冲、丢步的问题。带轮的整体轴向尺寸做了压缩，适配宽度6mm的标准同步带，安装时不需要额外调整带轮在电机轴上的轴向位置，只要把紧定螺钉对准电机轴的平面锁紧，就能保证带轮的齿面中心和同步带的中心完全重合，减少现场装配的调试时间。在实际工况验证中，这类带轮在额定转速3000rpm的工况下连续运行，带体的滑差率能控制在0.1%以内，完全满足小型数控设备的进给精度要求，哪怕是在输送小质量工件的小型皮带线上，也能保证长时间运行的传动稳定性，不会出现因为带轮齿形磨损导致的传动比失准问题。很多做非标自动化设计的工程师在做小型传动模组选型时，往往会优先选这类标准齿形的带轮，一方面是配套的同步带采购成本低、互换性强，另一方面这类成熟结构的带轮不需要额外开模定制，能有效缩短设备的研发打样周期。

　　从安装适配性来看，这款带轮的双侧挡边外径比带齿顶圆直径大1.2mm，哪怕同步带在安装时存在轻微的轴向偏移，也能被挡边顺利导回正确的啮合位置，不会出现带体脱出带轮的故障，对于无人值守的自动化设备来说，这类细节设计能大幅降低设备的后期维护频率。另外带轮的轮毂端面做了倒角处理，装配时不会刮伤操作人员的手部，也不会因为边缘的毛刺导致安装孔和电机轴对位困难，齿根部分做了微小的圆角过渡，能有效降低齿根处的应力集中，在频繁正反转的传动工况下，不会出现齿根断裂的失效问题。
