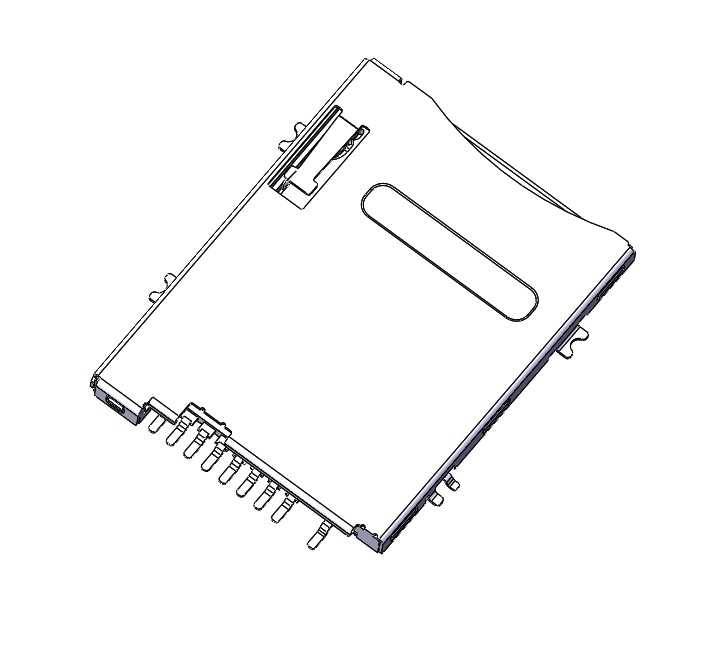

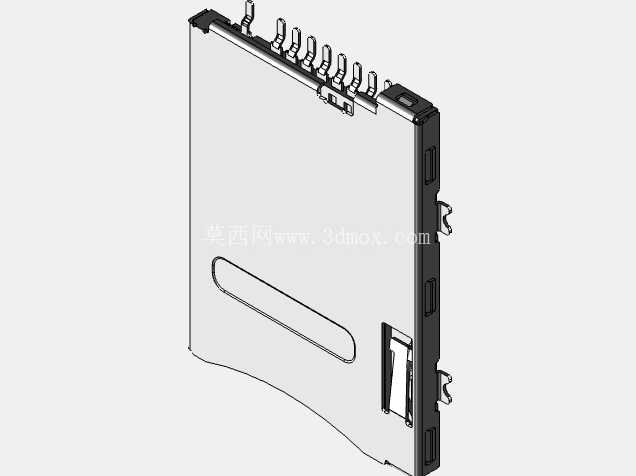

推入式SIM卡座连接器结构设计

　　在消费电子、工业通讯终端、车载智能模块的板级连接设计中，SIM卡连接结构是保障设备通讯链路稳定的核心基础部件，这类推入式卡座无需额外卡托结构，依靠自身弹片与壳体的配合实现SIM卡的锁定与信号导通，广泛应用于对安装空间有严苛限制的紧凑型智能设备中。从实际选型适配角度看，这类推入式SIM卡座的设计首先要匹配标准SIM卡的物理尺寸规范，卡仓内部的导向槽需要做0.1mm的单边间隙预留，既保证卡片推入过程无卡滞，也避免间隙过大导致卡片晃动引起的接触不良。

　　卡座的金属外壳采用不锈钢冲压弯折成型，外壳上设置的弹性卡扣点在卡片推入到位后会卡入SIM卡的侧边缺口，实现卡片的机械锁定，防止设备在振动工况下出现卡片松脱的问题，外壳两侧的焊接引脚与PCB板贴合焊接后，既能提供结构固定力，也能形成完整的电磁屏蔽腔体，降低外界射频信号对卡座信号引脚的干扰。信号接触弹片采用铍铜材质冲压成型，弹片的接触端设计有弧形凸起，保证SIM卡推入时弹片能顺利滑过卡面的金手指区域，到位后接触压力维持在0.3-0.5N区间，既保证接触电阻满足信号传输要求，也避免压力过大导致卡片插拔阻力过高、长期使用后金手指磨损过快。

　　弹片的焊接端采用SMT贴片设计，引脚间距符合标准板级布线规范，焊盘尺寸做了加宽处理，提升回流焊后的焊接强度，避免长期插拔过程中引脚脱焊。从安装边界来看，这类卡座采用表贴式安装，整体高度控制在1.8mm以内，适配当前主流的薄型化设备堆叠要求，卡座本体在PCB上的投影区域需要预留0.3mm的禁布区，避免周边元器件干涉卡片的插拔路径，卡仓入口处的导向斜角做了15度的倒角处理，引导用户顺利将SIM卡推入仓内，避免插卡时卡片偏斜顶坏内部弹片。在结构可靠性设计上，卡座的检测弹片设置在卡仓最内侧，当SIM卡完全推入到位后，检测弹片被压下触发到位信号，设备主控即可启动SIM卡识别流程，避免卡片未插到位时设备反复读卡增加功耗。

　　外壳上设置的退卡按压结构与内部的推杆联动，当需要取出SIM卡时，只需向内按压卡片尾部，锁定结构即可解锁，弹片的回弹力会将卡片推出至仓外方便取出，整个推拉行程控制在6mm，符合用户日常操作的施力习惯。针对工业级应用场景，这类卡座的弹片表面做了镀金处理，镀层厚度满足1000次插拔后的接触电阻要求，金属外壳的防锈涂层可以适应高湿、盐雾的恶劣使用环境，焊接引脚的共面度控制在0.1mm以内，满足SMT高速贴片的生产工艺要求，不会出现虚焊、立碑等生产不良问题。在实际建模过程中，需要重点还原弹片的形变行程，确保装配仿真时弹片的形变量在材料弹性极限范围内，避免长期使用后出现弹片塑性变形导致的接触失效，同时要准确还原外壳上的各个卡扣、定位柱的尺寸，保证与PCB板组装时的定位精度，卡仓内部的各个限位筋的位置需要严格匹配SIM卡的外形尺寸，避免出现卡片插反、插斜无法到位的问题。
