Molex Micro-Fit四针连接器线缆结构

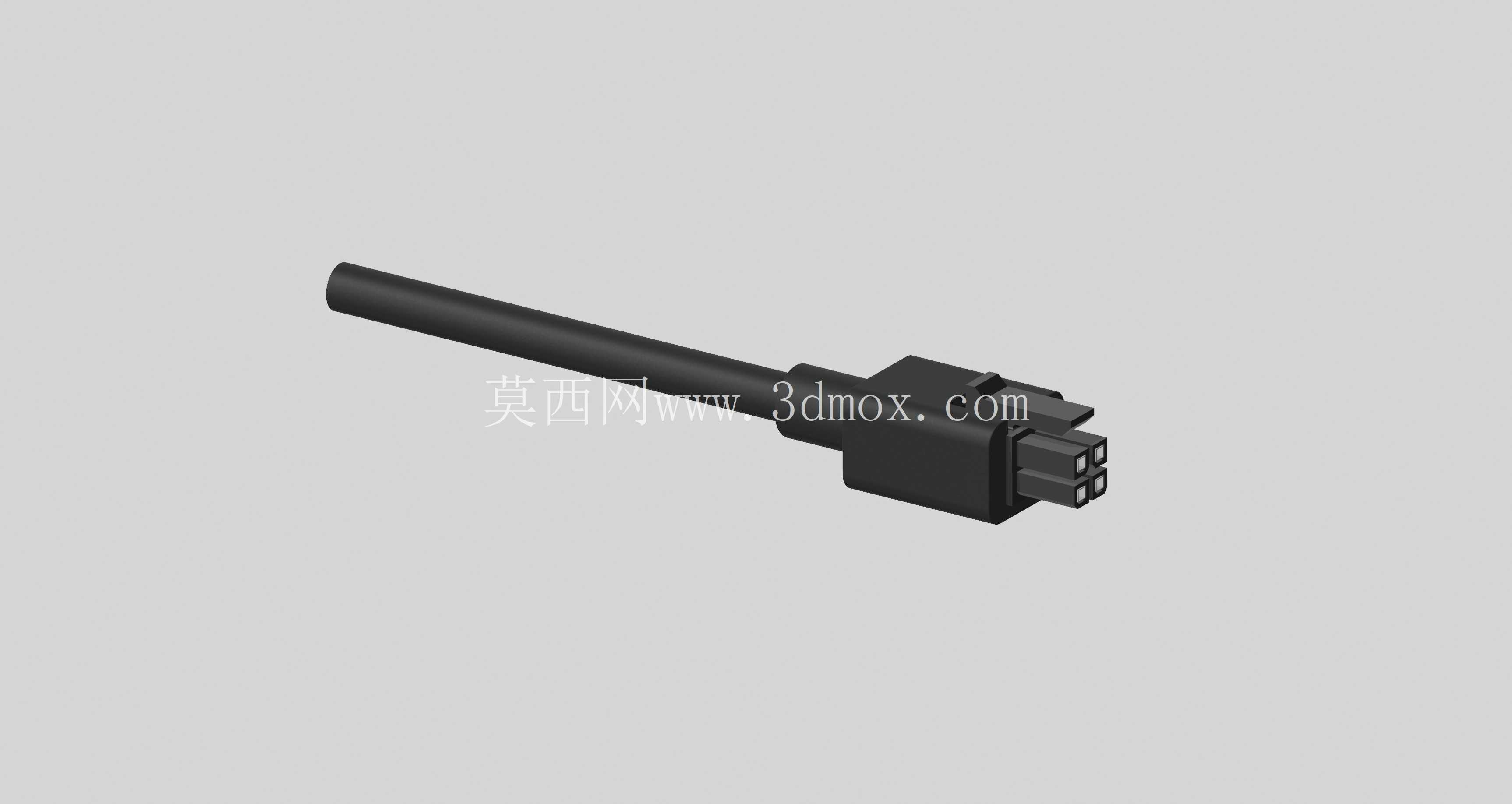

日常做设备内部线束排布时，Molex Micro-Fit系列的4针连接器是绕不开的选型，这次建模的这款4针电缆端部，完全参照实物公头端的结构做毫米级还原，和桌面级FDM3D打印机的AMS供料系统所用的供电通讯线缆接头结构完全一致，能直接用到设备线束装配干涉校验、整机布线路径模拟的场景里。

先从实际应用场景说起，这类4针Micro-Fit接头常见于小功率供电加低速信号传输的场景，除了3D打印机的供料单元连接，还大量用在小型工控板卡外接模块、桌面型检测设备的传感器集线、小型伺服驱动的动力与编码信号合并传输场景，额定电流下每针可承载的负载足够覆盖多数低压直流设备的供电需求，带锁扣的结构能避免设备运行中因振动、拉扯出现接头松脱的问题，相比普通的杜邦插针，抗振防脱的可靠性要高出一个量级，这也是工业类小型设备优先选这类连接器的核心原因。

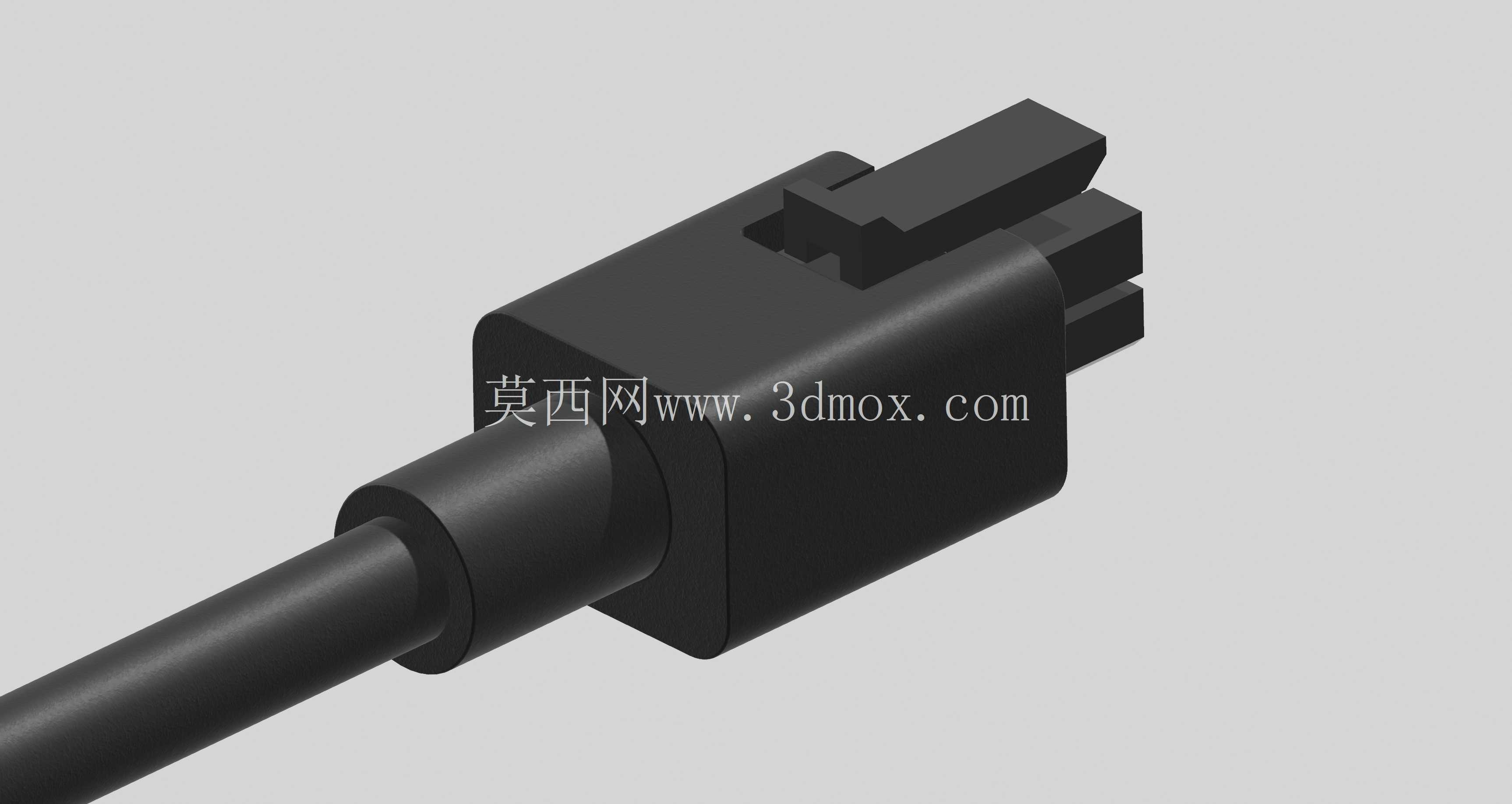

建模的时候最先敲定的是安装边界尺寸，接头插合面的外形公差严格参照厂商公开的规格书，公头端的四个插针腔室的中心距、插合导向的凸台尺寸、锁扣的卡合行程都做了对应还原，线缆出线端的护套做了防弯折的锥面过渡，和实际注塑成型的尾端结构一致，不会出现建模时直角过渡导致的应力集中问题——实际做线束设计时，尾端的弯折半径直接影响线缆的弯折寿命，这个位置的结构如果建错，后续做线束弯折模拟时得出的最小弯曲半径数据就完全没有参考价值。

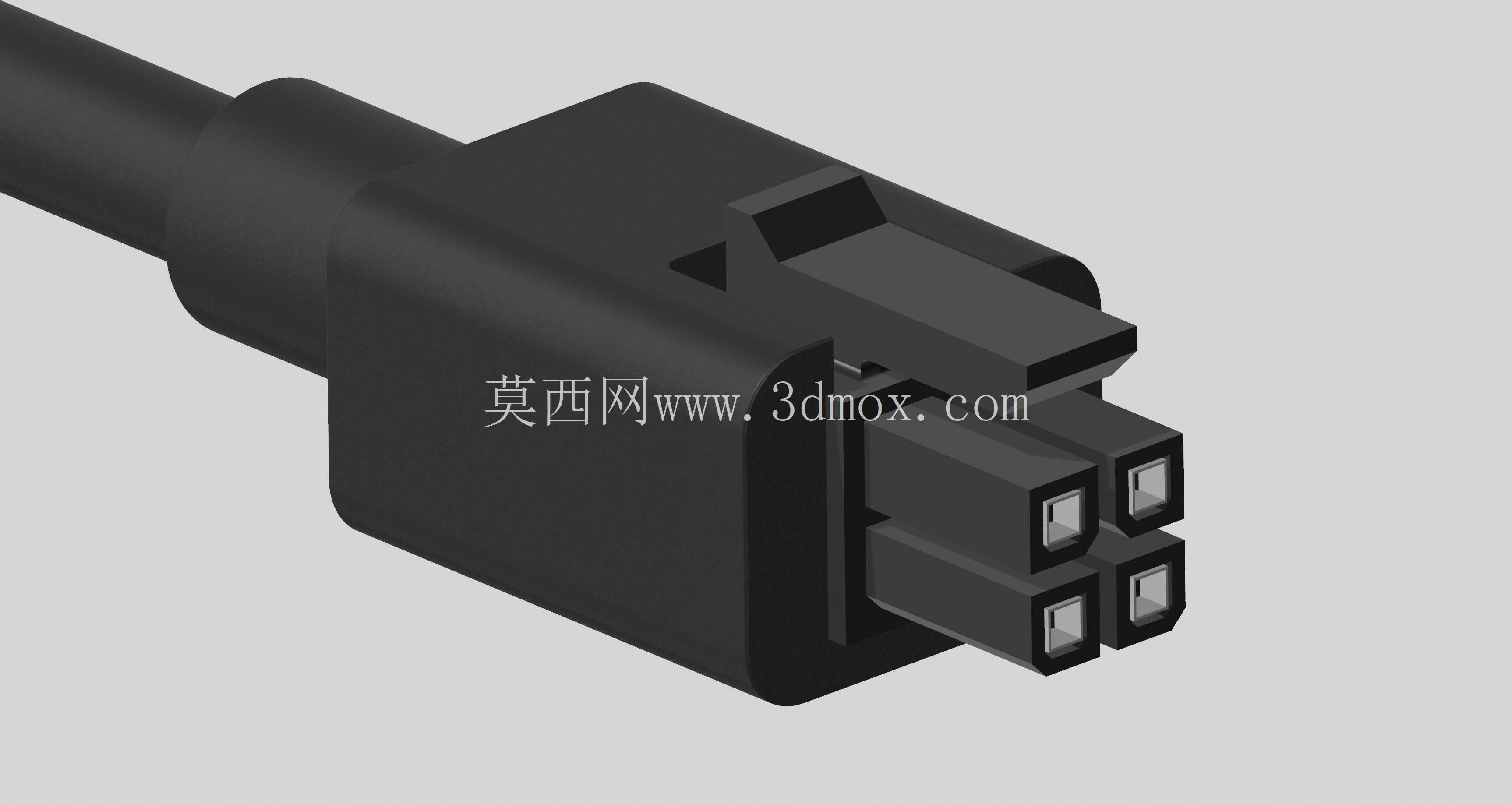

从功能特性上看，这款接头的四个针位做了防呆设计，插合面的不对称凸台结构能避免插反，建模时特意还原了插合面的倒角细节，实际装配时这个倒角能让公头母头对位时自动导正，不会出现针脚顶歪的情况。锁扣的位置设在接头顶部，按压行程刚好适合手指操作，解锁时不需要太大的按压力度，同时锁合后的卡紧量足够，承受规定范围内的轴向拉力时不会脱开。线缆部分的外径参照常用的24AWG四芯线的线径做匹配，护套厚度和实际线缆的绝缘层厚度一致，后续做整机布线时，可以直接把这个模型导入装配体，模拟线缆在设备内部的走线路径，检查和周边结构件是否存在干涉，尤其是设备开合、运动部件移动时，线缆会不会被结构件剐蹭、拉扯，提前规避布线不合理导致的线缆磨损问题。

设计思路上没有做多余的简化，接头外壳的分模线、插针端面的金属倒角、锁扣位置的脱模斜度都做了还原，这些细节看似对结构装配没有影响，但在做渲染出图、装配工艺模拟时，这些细节能让模型的真实感提升很多，也能让后续看图纸的加工人员、线束供应商一眼就明白接头的实际形态，不会因为模型过度简化出现选型误解。另外插针的伸出长度、插针根部的塑胶密封结构也按实物做了还原，这个位置的结构关系到接头插合后的接触可靠性，如果插针长度建短了，模拟插合时会出现接触不良的误判，建长了又会出现插合过度顶坏母座针脚的问题。

实际做设备结构设计时，这类连接器的模型精度直接影响结构开孔的尺寸，接头尾部的出线方向、锁扣的占用空间都要在安装面板、走线槽的设计阶段就考虑进去，比如这个接头的锁扣在顶部，那安装位置上方就要留出至少5mm的手指操作空间，不然实际装配时根本没法按压解锁，后期改模的成本会非常高。还有线缆的弯折方向，尾端的锥面护套决定了线缆的最大弯折角度不能超过护套允许的范围，建模时把这个结构做准确，后续做线缆运动仿真时，就能准确模拟出线缆在不同运动位置的弯折状态，避免实际使用中线缆反复弯折超过疲劳极限出现线芯断裂的问题。

很多工程师做线束建模时习惯只做个大概的方块代替接头，等到实际打样装配时才发现接头和周边结构干涉、锁扣没法操作、线缆弯折半径不够，这些问题其实在建模阶段把结构做准确就能提前规避。这款4针电缆的模型完全参照实物的尺寸比例构建，不管是用来做整机的布线校验、接头选型的结构匹配，还是用来做线束加工的指导参考，都能满足工程使用的精度要求，不会出现模型和实物尺寸偏差过大导致的设计问题。
