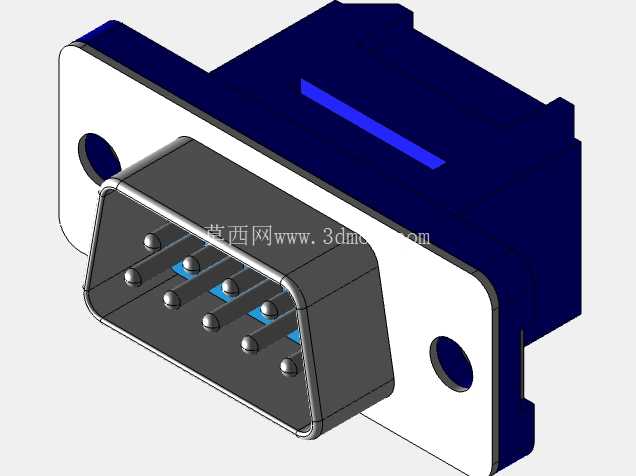

带状电缆用D-SUB9针公头连接器结构

在工业控制、老旧串口通讯设备、测试仪器的线束布设场景里，这类适配带状电缆的9针D-SUB公头是十分常见的互连部件，很多刚接触线束结构设计的工程师容易忽略这类接插件的安装边界细节，导致后期装配时出现面板干涉、线缆弯折半径不足的问题。从实际使用场景来看，这类接头主要用于实现RS232串口信号的端接，一端通过IDC压接方式和扁平带状电缆完成连接，无需逐根焊接线芯，大幅提升多芯信号线缆的端接效率，另一端通过公头插针和设备端的母座实现插拔互连，配合面板上的标准D-SUB安装孔位完成固定，常见于工业控制柜内的信号转接、老式数控设备的通讯端口扩展、测试仪器的信号引出线束上。

从功能特性上看，这款9针公头的插针采用标准D-SUB间距排布，插针突出胶芯端面的长度符合通用互连规范，保证插拔时插针可以先接触、后断开，实现热插拔场景下的接地先导通，避免信号浪涌损坏后端电路；接头尾部的结构专门适配带状电缆的压接工艺，胶芯尾部的定位槽可以和带状电缆的线序定位凸台匹配，避免压接时出现线序错位，金属外壳采用压铸成型工艺，外壳和胶芯之间设置有卡扣结构，压接完成后可以直接扣合金属外壳，无需额外螺丝固定，同时金属外壳可以实现360度屏蔽包裹，降低外界电磁干扰对串口信号的影响，在工业现场强电磁环境下可以有效减少通讯丢包的概率。

设计思路上，这款接头的结构完全遵循标准D-SUB 9pin公头的安装尺寸规范，前端的金属安装法兰两侧设置有标准的安装固定孔，孔位间距、法兰外形尺寸完全适配通用面板开孔尺寸，工程师在做设备面板开孔设计时，直接调用标准D-SUB 9pin开孔图即可完成匹配，无需单独测绘调整。胶芯部分采用耐温绝缘材质，满足压接工艺的温度要求，同时插针和胶芯之间的保持力符合接插件通用规范，避免插拔过程中插针出现退针问题。金属外壳的尾部设计有带状电缆的出线槽，出线槽的宽度刚好匹配标准9芯带状电缆的宽度，同时出线位置做了圆角过渡，避免尖锐边角割伤线缆绝缘层，外壳扣合后可以对线缆和接头的连接位置形成应力释放，避免线缆拉扯时直接作用在压接触点上，提升连接可靠性。

从安装边界来看，这款接头的法兰厚度、插针端面到法兰安装面的距离都严格遵循通用规范，安装时法兰贴合面板内侧，通过螺丝从面板外侧锁紧即可完成固定，接头在面板内侧的突出长度、尾部压接带状电缆后的弯折半径都做了优化，在控制柜内狭小空间布设时，不会和相邻的其他接插件、线槽产生干涉；插针的排布按照标准RS232信号定义的顺序设置，压接时只要按照线序定位标识对齐带状电缆，就可以保证信号定义和标准串口完全一致，无需额外调整线序。很多工程师在做这类接插件的三维建模时，容易忽略金属外壳和胶芯之间的装配间隙，以及压接带状电缆后尾部的实际占用空间，导致设计出来的线束在实际装配时出现外壳扣合不上、线缆弯折后和周边部件干涉的问题，这款模型完整还原了接头各部件的装配关系，包括胶芯上的插针固定槽、金属外壳的卡扣结构、法兰上的安装孔倒角、尾部出线槽的圆角细节，在做设备面板设计、线束布设仿真时，可以直接参考模型的尺寸边界预留安装空间，避免后期装配时出现干涉问题。另外这类接头的金属外壳和安装法兰是一体化压铸结构，安装到金属面板上时可以实现外壳和设备机壳的可靠接地，进一步提升屏蔽性能，在做电磁兼容设计时，不需要额外增加接地弹片就可以满足常规工业场景的屏蔽要求。
