车载12V转20V笔记本供电转换装置

这套车载供电转换装置，核心解决户外移动作业场景下，常规20V供电笔记本无法直接取用车辆12V直流电源的痛点，常见于长途自驾外勤、野外勘测作业、应急通信值守等无市电接入的场景，避免笔记本因电量耗尽中断工作。装置核心采用升压直流转换模块实现12V到20V的电压变换，额定输出能力可达12A240W，能够覆盖绝大多数常规功耗的商务本、移动工作站的供电需求，不会出现功率不足导致的设备降频、供电中断问题。

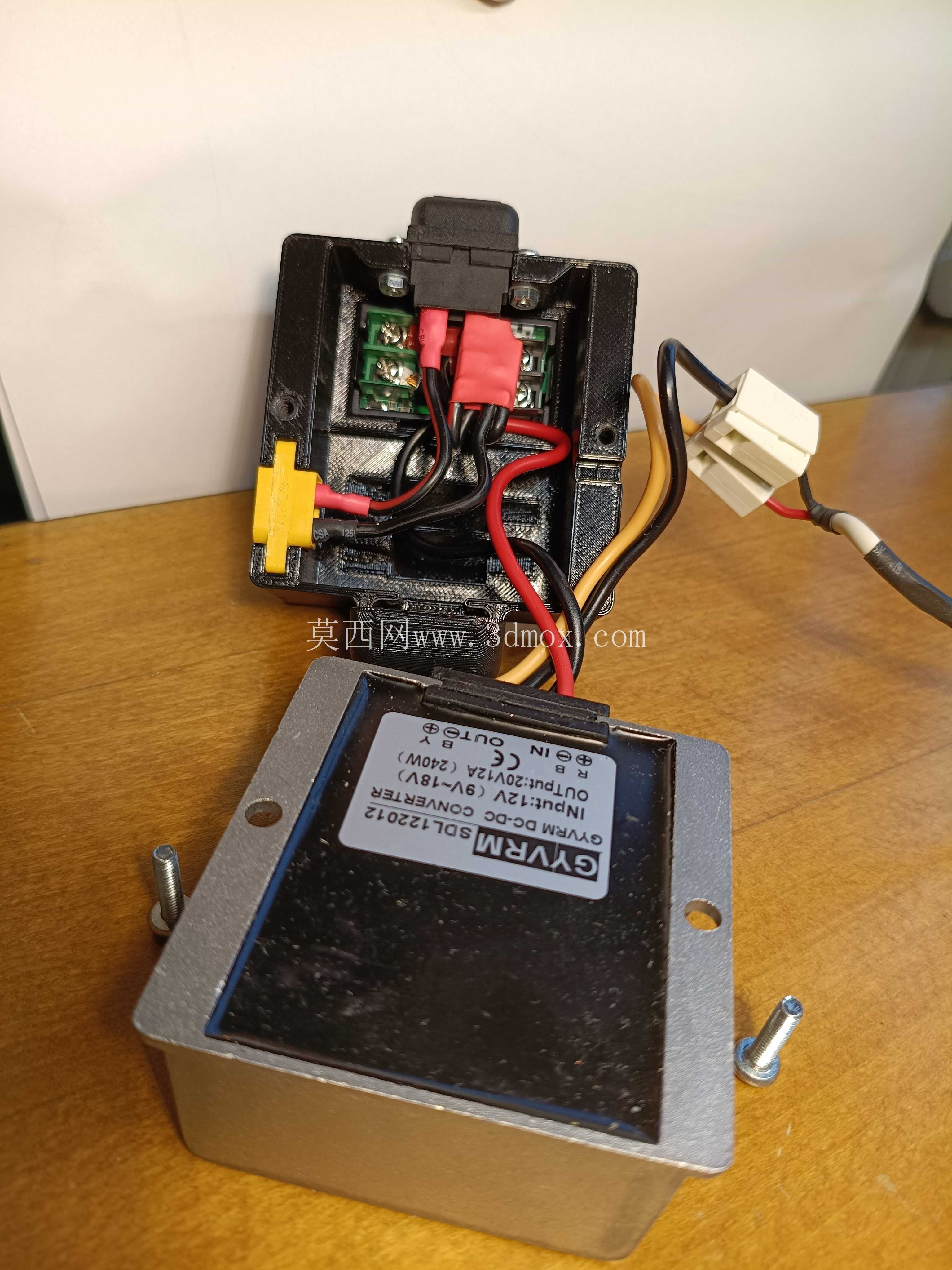

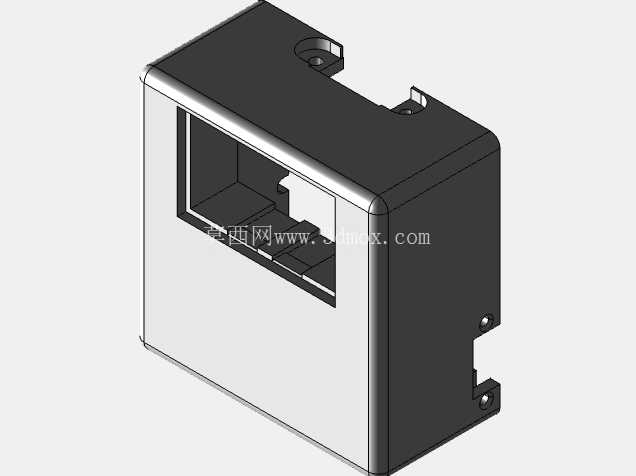

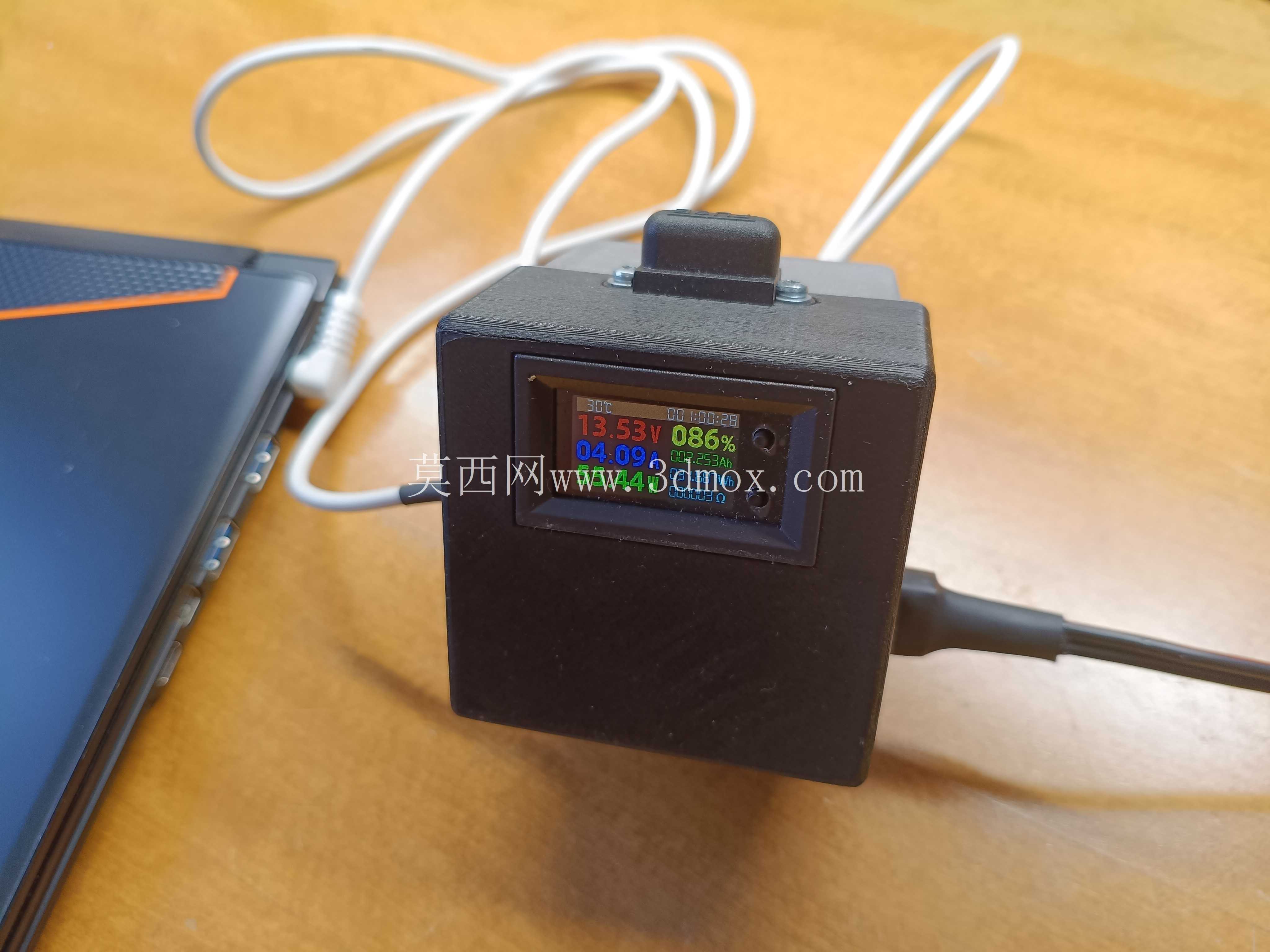

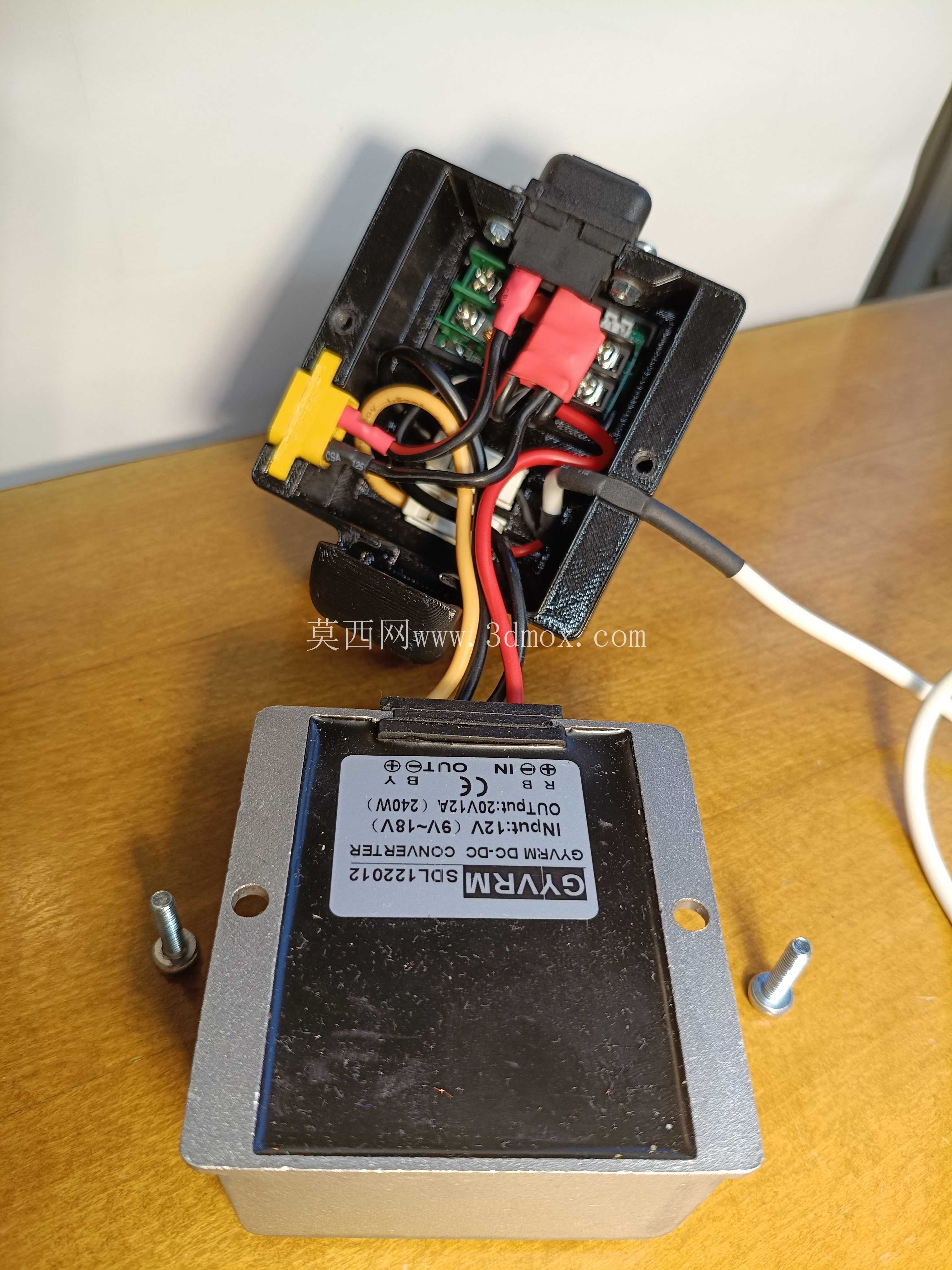

从结构设计层面看，装置的前面板采用3D打印工艺制作，在建模阶段就提前预留了数显电表、开关、接线端口的安装位，所有开孔尺寸严格匹配所选元器件的安装公差，数显电表嵌入安装在面板左侧区域，能够实时显示输入输出的电压、电流参数，方便使用者随时掌握供电状态，开关设置在面板上方，无需插拔接头即可快速切断供电输出，操作逻辑符合车载场景下的盲操作习惯。内部元器件排布充分考虑车载使用的振动工况，升压模块、整流模块、保险座都通过螺丝固定在壳体内的安装柱上，接线部位预留足够的走线空间，避免车辆行驶过程中线路拉扯导致的接头松脱。

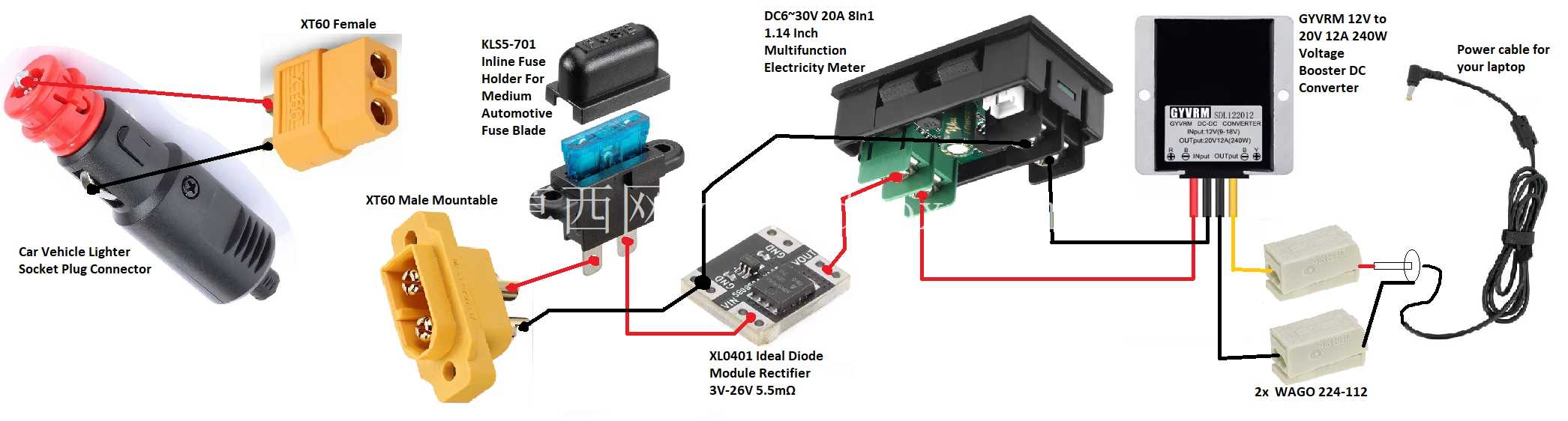

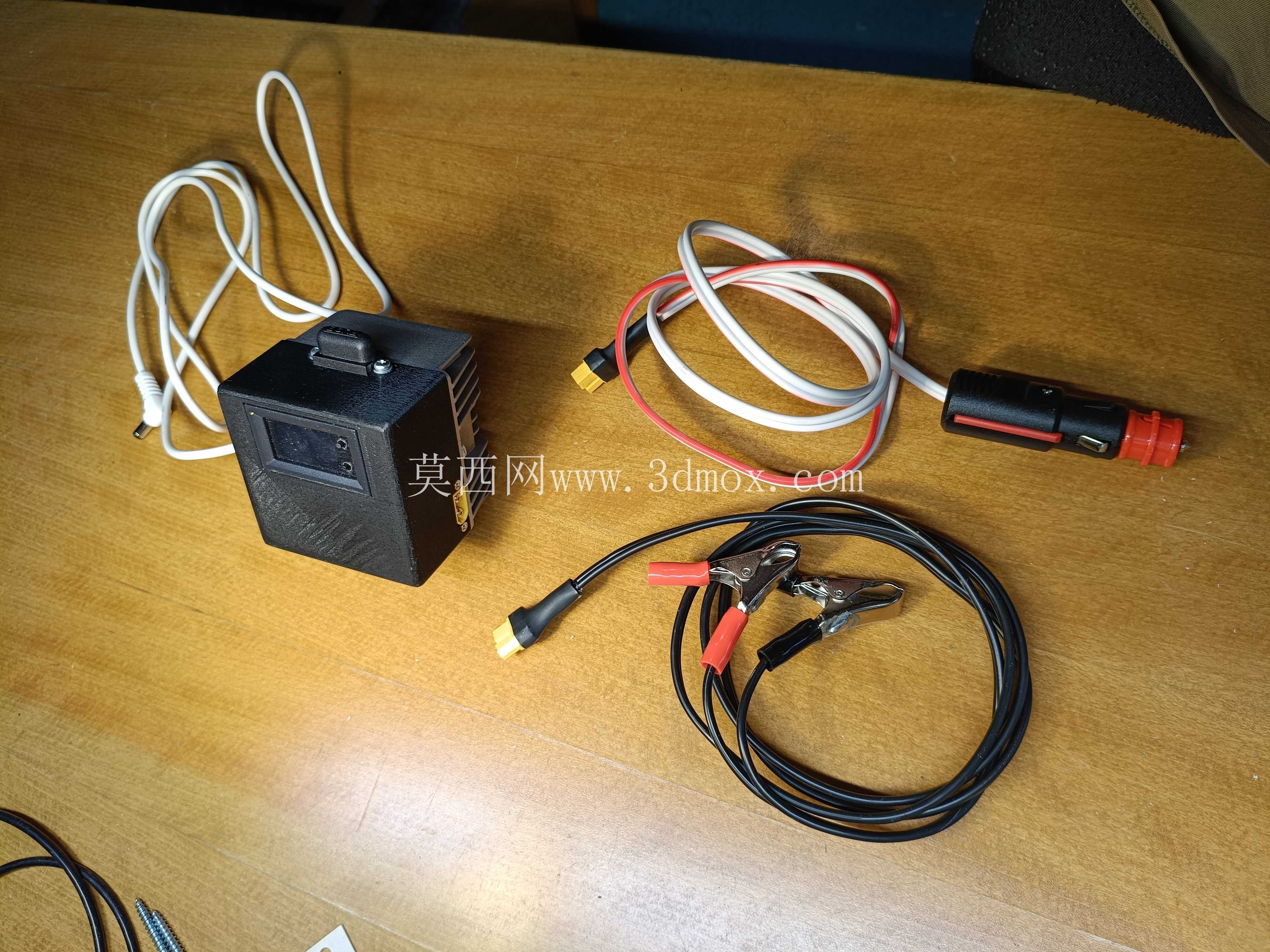

接线设计上充分考虑实际使用的安全性与通用性，输入端配置两种取电方式，一种是带XT60接头的鳄鱼夹线束，可直接夹持在车辆蓄电池的正负极接线柱上，适合车辆熄火状态下长时间取电使用，线束要求采用横截面积不小于1mm²的铜芯线，优先选用1.5mm²规格的线材，降低大电流传输下的线损与发热风险；另一种是标准车载点烟器插头，适合车辆启动状态下从车内点烟器接口取电，无需打开发动机舱接线，使用更加便捷。输入端串联直插式保险座，适配中型汽车保险片，出现输出短路、过载情况时可快速熔断切断电路，避免损坏车载供电回路与连接的笔记本设备。输出端采用适配常规笔记本的DC电源接头，搭配WAGO接线端子实现线路的快速可靠连接，无需焊接即可完成线路组装，后期维护更换部件更加方便。

壳体外形采用方正的立方体结构，边角做小圆弧过渡处理，放置在车辆杯架、扶手箱、仪表台旁的储物格时不会轻易滑动，整体尺寸控制在成年人单手握持的范围内，收纳时可放入常规的电脑包侧袋，不会占用过多储物空间。安装边界上充分考虑车载使用的环境限制，壳体侧面预留散热格栅，对应内部升压模块的散热片位置，保证长时间满功率输出时的热量能够及时散出，避免壳体内温度过高导致元器件寿命缩短；所有外接接头都做了防呆设计，XT60接头本身带正负极防反插结构，避免接线时正负极接反烧毁设备，点烟器插头、笔记本DC接头也都采用标准化的防反插结构，普通使用者无需具备电路知识也能正确连接。

在功能细节设计上，理想二极管模块串联在输入回路中，能够有效防止反向电流倒灌，避免车辆启动瞬间的电压波动、或者输入端反接时对转换模块和后端笔记本造成冲击，输入电压适配范围覆盖3V到26V，即使车辆启动时蓄电池电压出现短时波动，也能保证输出电压稳定在20V，不会出现输出电压跳变导致笔记本重启的问题。整套装置的结构建模完全围绕实际装车使用的工况展开，没有冗余的装饰性结构，所有结构特征都服务于功能实现，从元器件选型到壳体结构、线束配置，都经过实际装车测试验证，能够在-10℃到60℃的车载环境温度范围内稳定工作，满足户外移动办公的可靠供电需求。
