标准USB公头连接线接头结构设计

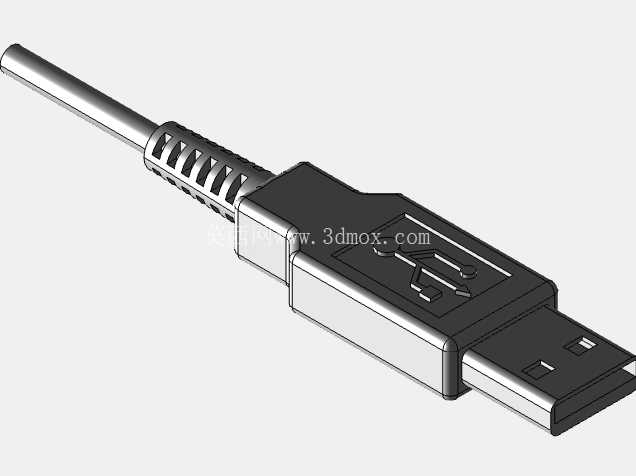

　　日常电子设备互联场景中，USB接口是覆盖消费电子、工业控制、外设扩展等领域最通用的有线连接载体，本次呈现的是带线缆防弯折结构的标准USB Type-A公头完整结构，可直接用于各类需要有线数据传输、供电接驳的产品配套设计参考。从实际使用场景出发，这类接头广泛应用于电脑外设连接、小型数码设备充电、工业采集设备数据导出、嵌入式调试接口等场景，需要兼顾频繁插拔的结构强度、线缆弯折疲劳寿命、插合后的接触稳定性三大核心性能要求。

　　设计过程中首先确定了插合端的标准尺寸边界，公头金属屏蔽外壳严格遵循通用USB Type-A接口的外形公差要求，插合段长度控制在标准规范范围内，保证与市面上所有合规A型母座的适配性，金属外壳两侧设计的内凹卡点，在插合到位后可与母座外壳的弹片卡合，避免日常使用中受轻微拉扯就出现松脱断电的问题。内部绝缘胶芯部分按照标准引脚间距排布四个接触弹片，分别对应电源正、数据负、数据正、接地四个通路，弹片设计为带预压弧度的结构，插合时可产生稳定的接触压力，降低接触电阻波动带来的供电不稳、数据丢包问题，胶芯与金属外壳之间采用卡扣加定位筋的配合方式，避免插拔过程中胶芯移位导致引脚错位。

　　接头尾部的防弯折结构是设计中的重点考量部分，日常使用中线缆与接头衔接位置是最容易出现线芯断裂的失效点，本次设计采用了多道环形镂空的软胶应变消除结构，衔接段从硬胶接头本体逐步过渡到软胶线缆护套，环形开槽的深度、间距经过反复调整，可在弯折时将应力分散到整个护套段，避免应力集中在根部某一个点，按照常规使用弯折角度测试，该结构可承受上万次180度反复弯折而不出现内部线芯断裂的问题。接头整体的外形尺寸充分考虑了相邻接口的避让需求，外壳宽度、厚度控制在标准范围内，当设备上多个USB接口并排布置时，不会出现相邻插头互相干涉无法插入的情况。外壳表面做了细微的防滑纹理处理，插拔时手指接触位置有足够摩擦力，无需过度用力即可完成插拔操作，表面的USB标识凸印清晰，方便用户快速识别接口方向，避免反插损坏接口。从结构装配逻辑来看，该接头采用分体式装配设计，金属外壳先预装内部胶芯与焊接好线芯的端子，再通过卡扣与尾部的硬胶内模结合，最后注塑成型外部软胶护套与防弯折结构，整个装配流程适配常规的线束加工产线工艺，不需要额外定制特殊工装即可完成批量组装。

　　在实际选型参考时，设计人员可直接套用该结构的插合端尺寸、尾部线缆配合尺寸，根据实际使用的线缆外径调整防弯折段的内孔大小，根据产品外观需求调整外壳的表面造型与颜色，核心的接口配合、应力消除结构可直接复用，大幅缩短接插件部分的开发周期，避免重新开模验证接口兼容性、结构可靠性带来的成本与周期浪费。针对工业场景使用的特殊需求，还可以在该基础结构上增加屏蔽层接地结构、密封圈等部件，提升抗干扰能力与防护等级，适配更复杂的使用环境。
