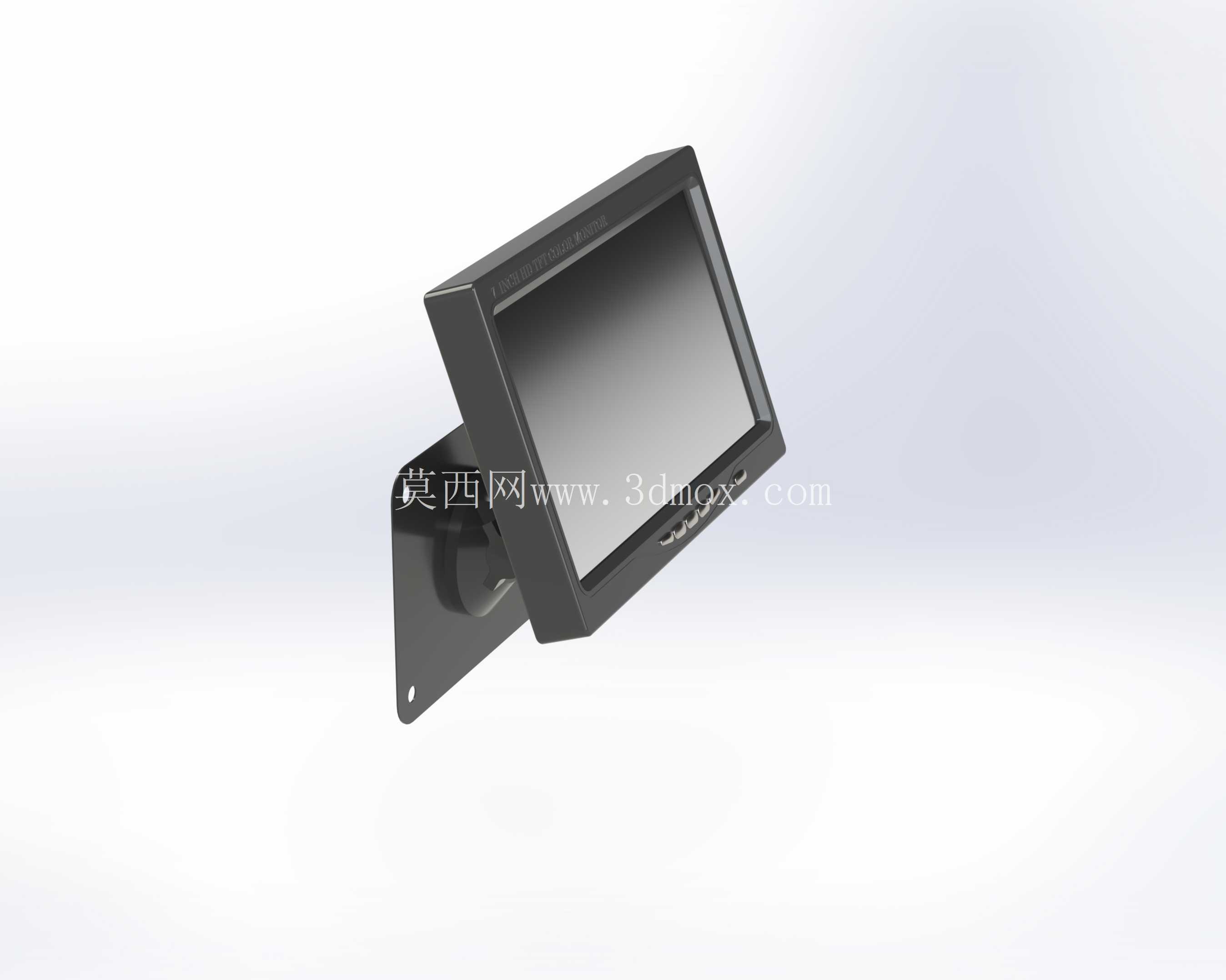

带壁挂安装支架的7寸工业显示终端结构

　　这款带支撑结构的7寸显示终端，在工业现场的嵌入式安装、小型设备配套场景里适配性很强，很多紧凑型工控设备、小型检测工位、车载辅助显示单元都会用到这类尺寸的屏幕组件，它的安装支架做了多角度可调设计，能适配不同操作视角的需求，不用额外定制转接件就能完成现场装配。从结构设计逻辑来看，屏幕本体采用窄边围框结构，前框做了轻微的倒角处理，避免安装和日常维护时剐蹭操作人员，后壳的加强筋布局完全贴合内部驱动板的安装点位，既可以给内部电路板提供足够的防护，也能控制整体壳体的壁厚，减少不必要的材料占用。

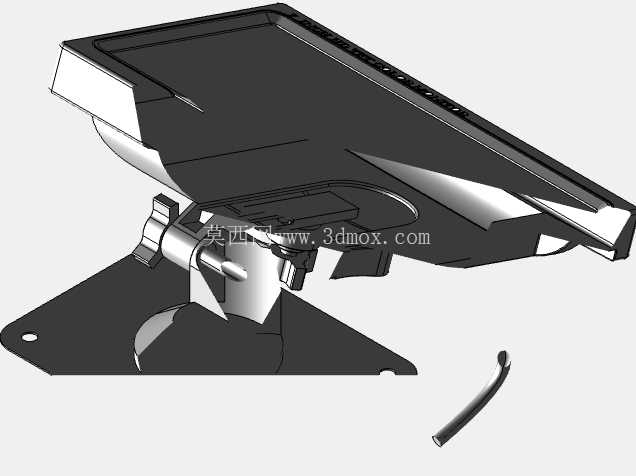

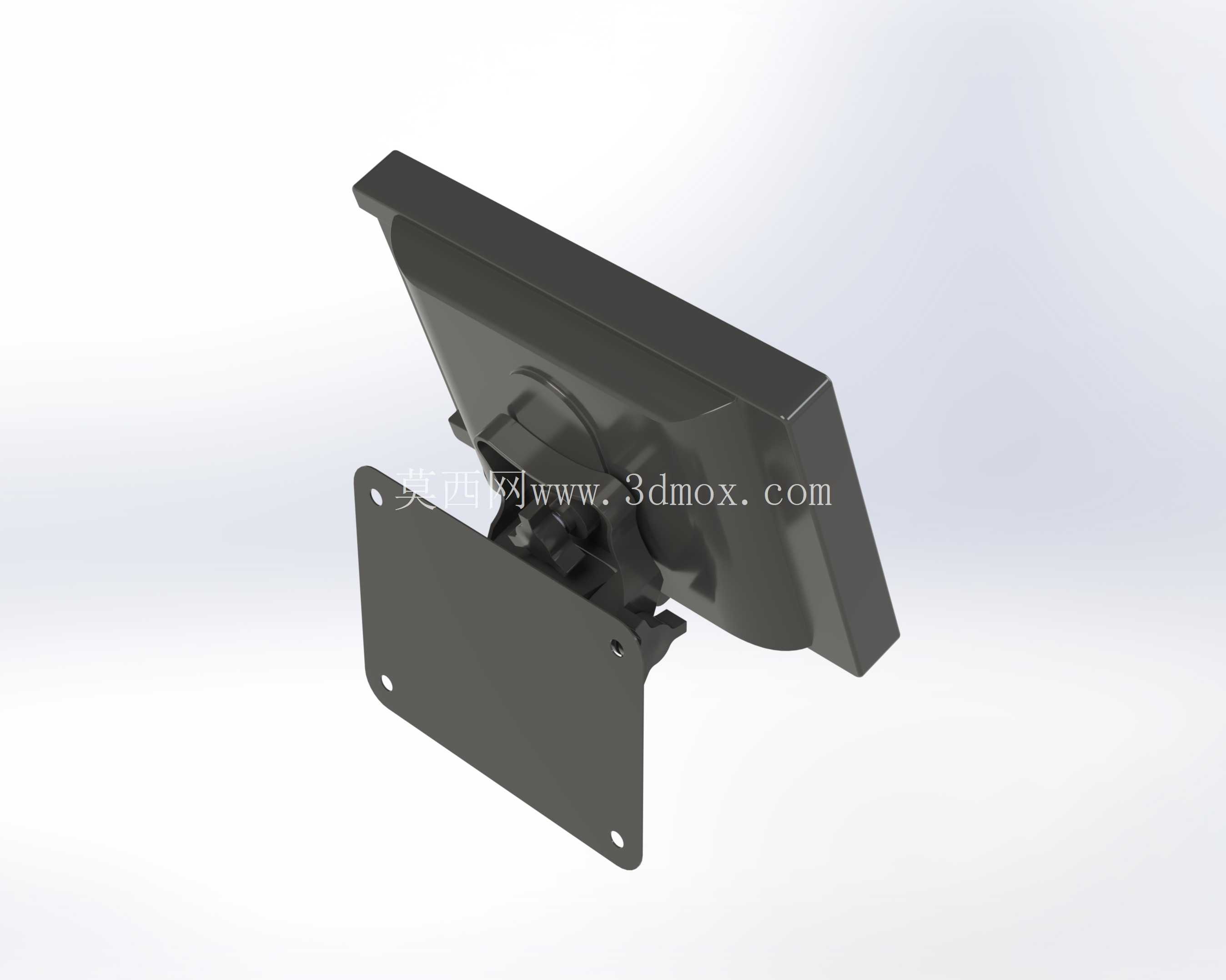

　　配套的支撑支架采用L型壁挂底座加可调转轴的组合结构，底座上预留了两个对称的安装孔位，孔位间距符合常规小型设备面板的安装孔距标准，不管是锁付在设备钣金外壳上，还是固定在独立安装立柱上都能直接对位，不需要重新打孔调整。转轴部分的阻尼结构做了冗余设计，调整到任意俯仰角度都能保持稳定，不会因为设备运行的轻微震动出现屏幕下垂、视角偏移的问题，日常操作时操作人员可以根据站立或坐姿的视线高度，直接手动调整屏幕角度，不需要额外松动紧固件，调整到位后自动锁止。

　　屏幕本体的接口区域全部布置在后壳下方位置，和支架的避让空间完全错开，接线的时候不会被支架结构挡住，视频线、电源线的弯曲半径预留足够，即使屏幕调整到最大俯角或者仰角，线缆也不会出现过度弯折的情况，能延长线材的使用寿命。从安装边界尺寸来看，屏幕显示区域为标准7寸可视面积，整体外框尺寸控制在紧凑范围内，横向宽度不会超过常规小型操作面板的预留位，纵向高度加上支架的最低安装高度，也能适配大部分嵌入式设备的面板安装空间，支架底座的厚度较薄，贴装在设备表面时不会突出过多，避免现场人员走动时剐蹭磕碰。在实际配套使用中，这类显示终端常用来对接设备的运行参数显示、视觉检测画面反馈、小型操作终端的人机交互界面，因为尺寸小巧，不会占用过多的设备面板空间，同时配套的支架不需要额外设计转接结构，能直接缩短设备开发的结构设计周期，很多做小型专用设备的工程师在选型时，会优先考虑这类自带成熟安装支架的屏幕组件，不用单独开模做支撑结构，既能降低开发成本，也能缩短整机的装配调试周期。

　　结构建模的时候，屏幕本体的内部安装柱位置完全匹配通用7寸驱动板的安装孔位，替换不同规格的驱动板时不需要修改壳体结构，支架的转轴部分做了可拆卸设计，如果现场需要换成悬臂安装或者嵌入式安装，只需要拆掉支撑支架，就能直接将屏幕本体嵌入设备面板，前框的止口尺寸刚好适配常规面板的开孔公差，嵌入安装时能直接卡在面板上，配合密封胶条就能达到基础的防尘效果。支架的材质选用常规钣金冲压成型工艺，折弯角度经过反复校核，保证屏幕调整到水平视角时，支架的受力点均匀分布在底座安装孔上，长期使用不会出现支架变形的问题，屏幕后壳和支架的连接位置做了防滑处理，锁付螺丝后不会出现屏幕相对支架转动的情况，即使在有持续震动的设备上使用，也能保持结构稳定。
