0.91英寸128x32OLED显示模组结构设计

在嵌入式开发、小型智能硬件的结构设计工作中，显示单元的选型与安装适配是经常需要处理的环节，这款0.91英寸规格的128x32分辨率OLED显示模组，是手持检测设备、小型工控终端、便携数据采集器、桌面迷你外设这类对安装空间有严格限制的产品中常用的显示部件。做这类小型显示元件的三维建模时，最核心的需求不是还原内部的晶圆、驱动IC、阻容元件的精细结构，而是精准还原其外部安装边界、插接引脚位置、整体外形公差，给整机结构设计提供准确的干涉检查依据，毕竟在紧凑的手持设备内部，哪怕0.5mm的尺寸偏差，都可能导致装配时屏幕与外壳、主板、周边元件出现硬干涉，直接造成样机装配失败。

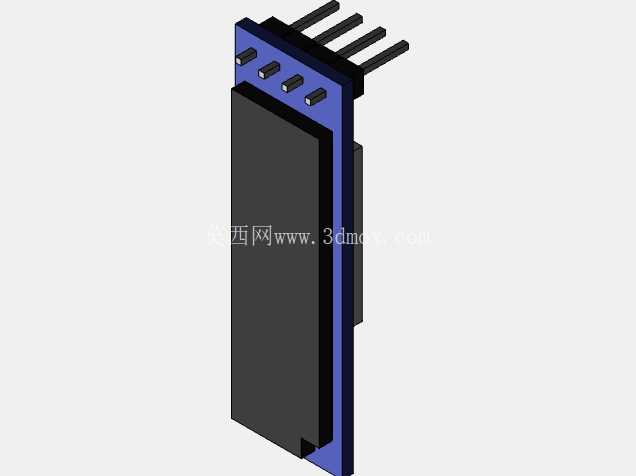

这款显示模组采用插接式安装设计，背部伸出的排针引脚是与主板连接的核心接口，建模时需要严格对齐排针的中心距、引脚伸出长度、排针相对于屏幕本体的位置偏差，因为实际生产中，排针的焊接位置公差会直接影响主板与屏幕的装配间隙，很多新手工程师建模时只关注屏幕正面的显示区域尺寸，忽略排针的位置公差，最后打样出来的主板排母与屏幕排针对不上，只能飞线连接，既影响生产效率也降低产品可靠性。屏幕本体的结构分为显示区域、背部PCB板、排针固定座三个部分，显示区域的黑色部分是实际发光的有效区域，建模时需要区分有效显示区与屏幕黑边的边界，方便结构工程师设计外壳的视窗开口尺寸——视窗开口太小会遮挡显示内容，开口太大则会露出屏幕黑边，影响产品外观质感，通常视窗开口会比有效显示区单边大0.1-0.2mm，这个间隙需要结合外壳的注塑公差、屏幕的安装定位公差综合预留，这些尺寸边界都需要在三维模型中准确体现。

从实际应用场景来看，这类小尺寸OLED屏因为自发光、对比度高、驱动功耗低的特点，在不需要彩色显示、只需要显示简单字符、参数、状态图标的设备上应用极广，比如蓝牙温湿度计的参数显示、迷你示波器的波形显示区、小型PLC扩展模块的状态显示、智能门锁的提示信息显示、便携电源的电量与输出参数显示，都能看到这类屏幕的身影。做这类屏幕的结构适配时，除了外形尺寸，还要考虑安装固定方式，这类小屏幕通常有两种固定方式，一种是通过背部PCB上的安装孔用螺丝固定在主板或者内部支架上，另一种是直接通过排针焊接在主板上，依靠排针的焊接强度固定，后者在低成本、对抗振要求不高的消费类产品中应用更多，这时候建模时就需要准确给出排针的焊接长度，方便结构工程师评估屏幕与主板之间的预留间隙，避免屏幕背部的元件与主板上的元件出现挤压。

建模过程中特意没有还原屏幕内部的驱动IC、电阻电容等细小元件，只保留了这些元件的占位空间，这是符合结构设计建模逻辑的——对于外购的标准电子元件，结构工程师不需要知道其内部的元件布局，只需要知道其外部的最大轮廓尺寸，以及背部元件的最高凸起高度，确保装配时不会和周边零件发生干涉即可，如果把内部所有细小元件都建模出来，不仅会大幅增加模型的文件体积，拖慢整机装配的打开速度，对结构设计也没有实际帮助。屏幕的物理材质表现也做了区分，显示区域的哑光黑质感、PCB板的深蓝色阻焊质感、排针的金属光泽、排针底座的黑色塑料质感，都在模型中做了对应表现，方便做产品渲染时能够直观呈现装配后的实际效果，不需要再单独给零件附材质。

在安装边界的处理上，模型严格按照实际量产的同规格屏幕的公差上限做了轮廓处理，也就是说模型给出的是屏幕的最大实体尺寸，结构工程师按照这个模型预留安装空间，就算实际采购的屏幕尺寸走到公差上限，也能顺利装配，不会出现卡滞的问题。屏幕的厚度方向尺寸是重点关注的部分，因为很多便携设备对整机厚度有严格要求，屏幕的厚度、排针座的凸起高度、背部元件的凸起高度，都直接影响整机的厚度控制，模型中把厚度方向的每个台阶尺寸都做了准确还原，包括PCB板的厚度、显示面板相对于PCB板的突出高度、排针座相对于PCB板的背部凸起高度，这些尺寸都是实际装配中最容易出现干涉的位置。另外屏幕四个角的圆角尺寸也做了准确还原，很多工程师建模时习惯把屏幕四个角做成直角，实际量产的屏幕因为PCB铣边的工艺问题，四个角都是有小R角的，如果外壳的屏幕安装槽做成直角，就会出现屏幕放不进去的问题，这些细节都是实际项目中踩过坑之后总结出来的建模要点。

对于做整机结构设计的工程师来说，这类标准外购件的三维模型准确性，直接决定了样机一次装配合格率，很多项目延期都是因为外购件模型尺寸不准，导致打样回来的外壳、主板装不上，反复修模改板浪费时间。这个模型在建模时参考了市面上主流厂商同规格屏幕的安装尺寸，兼容多数同参数产品的安装边界，不管是做前期方案选型的空间评估，还是做详细设计阶段的干涉检查，都能提供准确的尺寸参考。排针的引脚顺序虽然在结构模型中不需要做电气定义，但是排针的数量、排列方式、相邻引脚的中心距都严格按照实际规格制作，方便PCB工程师在画板时直接对齐排针位置，不需要再反复核对屏幕的规格书，减少跨岗位的沟通成本。
