14英寸高清TFT液晶显示面板结构设计

在嵌入式工控设备、便携检测仪器、商用显示终端的结构开发环节，显示模组的选型与适配直接决定整机的人机交互体验与装配可靠性，这款14英寸彩色有源矩阵液晶显示面板，正是面向中小尺寸高清显示需求开发的成熟显示方案。从实际应用场景来看，这类14英寸规格的显示面板，既可以作为便携工业检测设备的主显示界面，承载设备运行参数、检测波形、操作菜单的可视化输出任务，也可适配桌面式商用交互终端、小型自助服务设备的显示需求，相比更小尺寸的屏幕，它能在有限的安装空间内提供更充足的信息展示区域，减少界面层级切换的操作频次，提升一线操作人员的交互效率；相比更大尺寸的显示面板，它的整体重量更轻，对设备安装结构的承重要求更低，更适合对整机重量有严格限制的移动类设备使用。

从产品功能特性来看，这款显示面板采用a-Si薄膜晶体管作为有源驱动元件，工作在常白模式下的透射型显示架构，搭配集成式LED背光系统，不需要额外搭配独立的背光驱动模组，能有效减少整机内部的布线复杂度，降低结构设计阶段的空间避让难度。它的活动显示区域对角线尺寸为14英寸，有效像素规格为垂直方向768像素、水平方向1366像素，属于高清级别的显示分辨率，能够满足工业场景下参数文本、设备状态图标、简易监控画面的清晰显示需求，不会出现文字边缘模糊、图标显示畸变的问题。像素排布采用垂直条纹式的RGB子像素架构，每个独立像素由红、绿、蓝三个子像素点构成垂直排列结构，这种排布方式的优势在于文本显示的边缘锐利度更高，对于以字符、参数界面为主要显示内容的工业设备来说，比其他像素排布方式的显示可读性更强；每个子像素的亮度由6位灰度信号进行独立控制，单通道可实现64级灰度变化，三通道组合可呈现超过26万种色彩，能够满足工业场景下状态色区分、简易图形界面的色彩显示需求，不需要过高的色深配置就能适配绝大多数工业交互场景，同时也能降低驱动电路的设计复杂度与功耗水平。

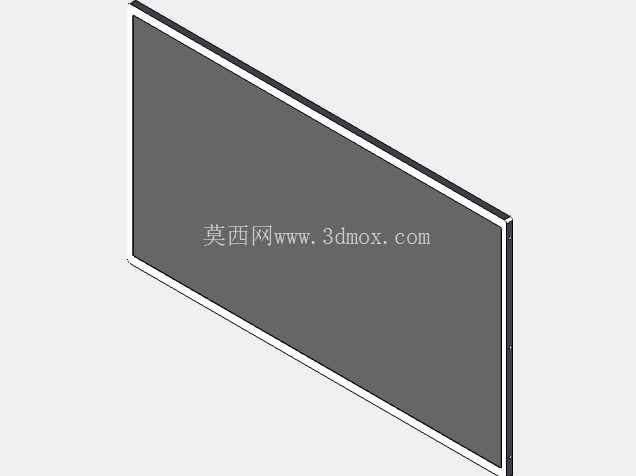

从结构设计思路来看，这款显示面板的三维模型完全还原了量产实物的装配边界，整体采用窄边框的结构设计，面板四周边框的非显示区域宽度控制在极小的范围内，能在相同的屏幕尺寸下尽可能压缩模组的整体外形尺寸，给设备整机的外壳结构设计留出更多的余量。模型完整还原了面板的层叠结构特征，从最外层的偏光片层、液晶盒主体、背光导光层到背部的金属支撑背板，各层的厚度比例、装配定位关系都和实物保持一致，结构工程师在进行整机适配设计时，可以直接调用模型进行安装位的干涉检查，不需要反复核对二维规格书的尺寸参数，能有效减少设计阶段的反复修改次数。在安装边界的设计上，这款面板的背部预留了标准的模组安装定位孔位，孔位的位置、孔径尺寸都符合中小尺寸液晶模组的通用安装规范，不需要额外设计定制化的安装转接支架，就能直接固定在设备的前壳安装槽内；面板的侧边出线位置也在模型中做了准确还原，结构设计时可以提前预留FPC排线的弯折空间与走线路径，避免出现装配后排线被挤压、弯折半径过小导致的排线损坏问题。

在实际选型适配过程中，需要注意这款面板的整体厚度尺寸，它的集成式背光结构将背光驱动电路整合在模组内部，整体厚度比分离式背光的模组更薄，适合对设备整体厚度有严格要求的便携类设备；同时它的常白模式显示特性，在设备断电或者驱动信号异常的情况下，屏幕会呈现白色状态，不会出现黑屏导致的操作人员误判，更适合工业场景下的安全显示需求。在进行三维建模的结构校验时，可以直接依托该模型进行前面板视窗开口的尺寸匹配，确认视窗的黑边宽度能够完全覆盖模组的非显示区域，避免出现漏光、边框缝隙可见的问题；同时也可以模拟面板在不同安装角度下的受力情况，确认背部支撑结构的强度能够满足设备移动、运输过程中的振动要求，避免面板受挤压出现液晶层漏液、显示异常的问题。对于需要进行设备前面板防水、防尘设计的场景，还可以依托该模型的边框尺寸，设计对应的密封泡棉安装槽，确认泡棉的压缩量能够满足IP防护等级的要求，同时不会因为泡棉过度挤压导致面板边框变形。
