SFA40甲醛检测传感器模块结构设计

这款甲醛检测传感器模块的结构设计，首先围绕民用及工业环境空气质量监测场景的实际安装需求展开，日常可嵌入新风系统、空气净化器、室内空气质量监测站、智能家居环境采集终端等设备中，实现空气中甲醛浓度的实时数据采集，为设备的净化调控、环境告警提供可靠的数据源支撑。模块核心搭载SFA40电化学传感单元，可精准捕捉空气中的甲醛浓度变化，输出稳定的浓度数据，适配arduino、esp32等主流开源硬件开发平台，便于开发者快速完成环境监测类项目的二次开发与集成。

从结构设计思路来看，整个模块采用PCB作为核心承载基体，板载元件布局充分考虑了信号抗干扰需求，传感检测单元布置在板体靠近边缘的位置，减少周边电路元件对检测气路的遮挡，保证空气可顺畅流通至传感核心区域，提升检测响应速度与数据准确性。板体四角设置了金属化安装固定孔，孔位周边做了环形露铜加固处理，既可以通过铜柱、螺丝完成刚性固定，也能适配标准的传感器安装支架，安装孔的间距经过标准化设计，兼容通用的电子模块安装尺寸，无需额外定制安装支架即可完成装配。

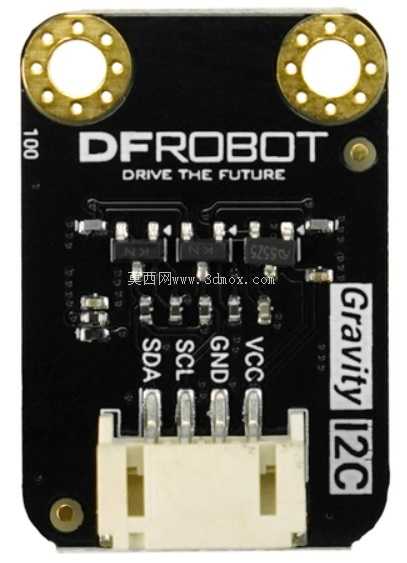

接口部分采用卧式贴片接插件布置在板体侧边，接插件引脚定义遵循通用传感器的接线规范，包含电源、地、数据通信引脚，接线时无需额外转接，可直接对接标准的杜邦线或者设备内置的排线接口，接插件的卧式布局有效降低了模块整体的竖向安装高度，适合在内部空间紧凑的小型检测设备中嵌入使用。板体表面印刷了清晰的引脚定义、模块型号与版本标识，装配与调试过程中可快速识别接线方向，避免反接损坏模块。

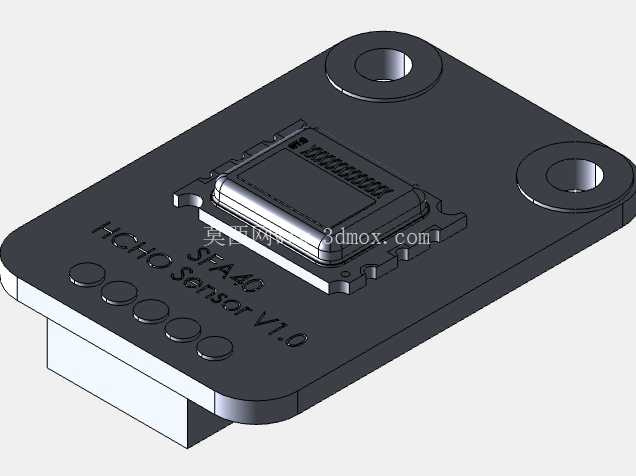

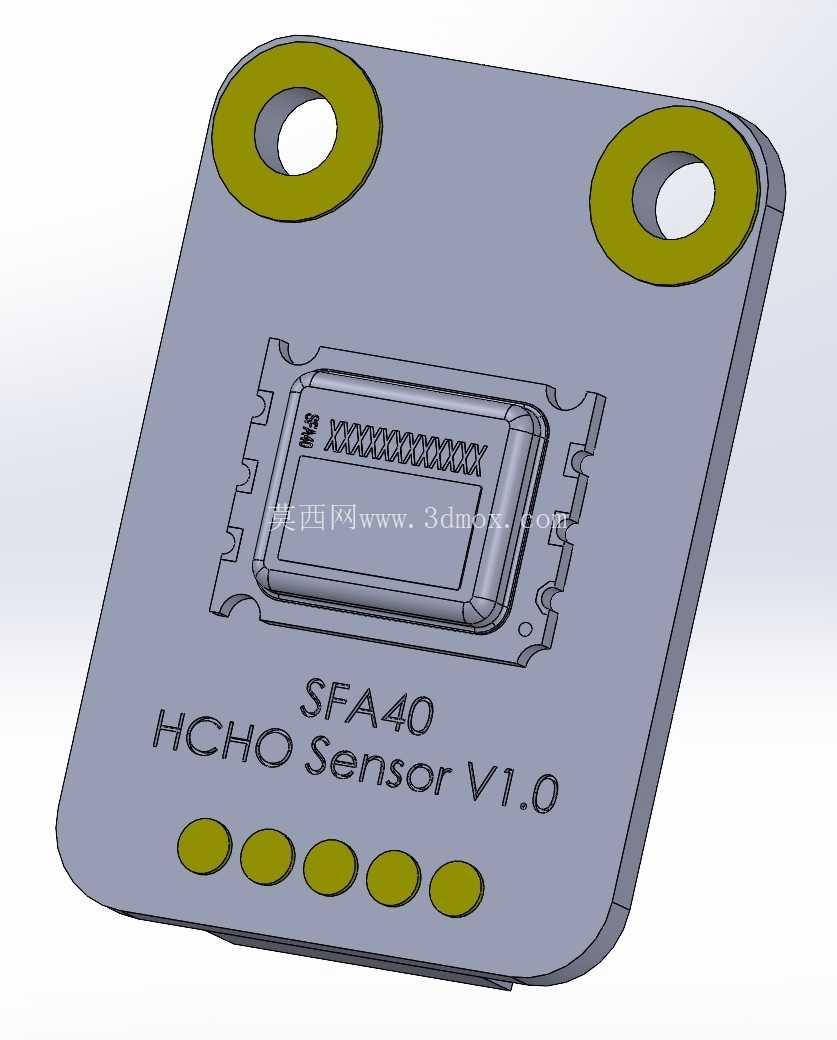

外形尺寸方面，模块整体为矩形板状结构，长宽尺寸控制在小型化电子模块的通用范围内，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者周边线路。传感核心区域采用金属屏蔽罩封装，既可以屏蔽周边电路的电磁干扰，保证检测数据的稳定性，也能对内部的电化学传感元件起到物理防护作用，避免装配过程中外力触碰导致传感元件损坏。屏蔽罩周边预留了微小的通气间隙，保证空气可正常进入传感区域，不会因为屏蔽结构影响检测响应效率。

安装边界上，模块固定后需要在传感面一侧预留至少5mm的空气流通空间，不能被密闭结构完全包裹，否则会导致空气无法正常接触传感单元，造成检测数据偏差。接插件一侧需要预留足够的接线操作空间，方便排线插拔与后期维护。模块整体的工作功耗较低，板载电路无需额外加装散热结构，安装时不需要预留专门的散热风道，仅需保证检测面的气路通畅即可。板体上预留的定位孔可适配M2规格的固定螺丝，安装扭矩控制在小型电子元件的标准扭矩范围内，避免过大的锁紧力导致PCB板变形或者元件脱焊。

在实际集成应用中，这款模块的结构设计充分考虑了不同场景的适配性，无论是桌面式的独立空气质量检测仪，还是嵌入到吊顶式新风设备的内置检测单元，都可以通过标准孔位快速完成固定，板体的厚度较薄，不会占用过多的设备内部空间。电路布局上将电源滤波元件布置在接插件附近，可有效滤除电源线路的杂波干扰，提升模块在复杂电磁环境下的工作稳定性，适合在工业现场、家居环境、办公场所等多种不同的电磁环境下使用。模块表面的丝印标识采用耐磨油墨印刷，长期使用不会因为擦拭、温湿度变化出现标识脱落的情况，便于后期设备维护时的模块识别与更换。
