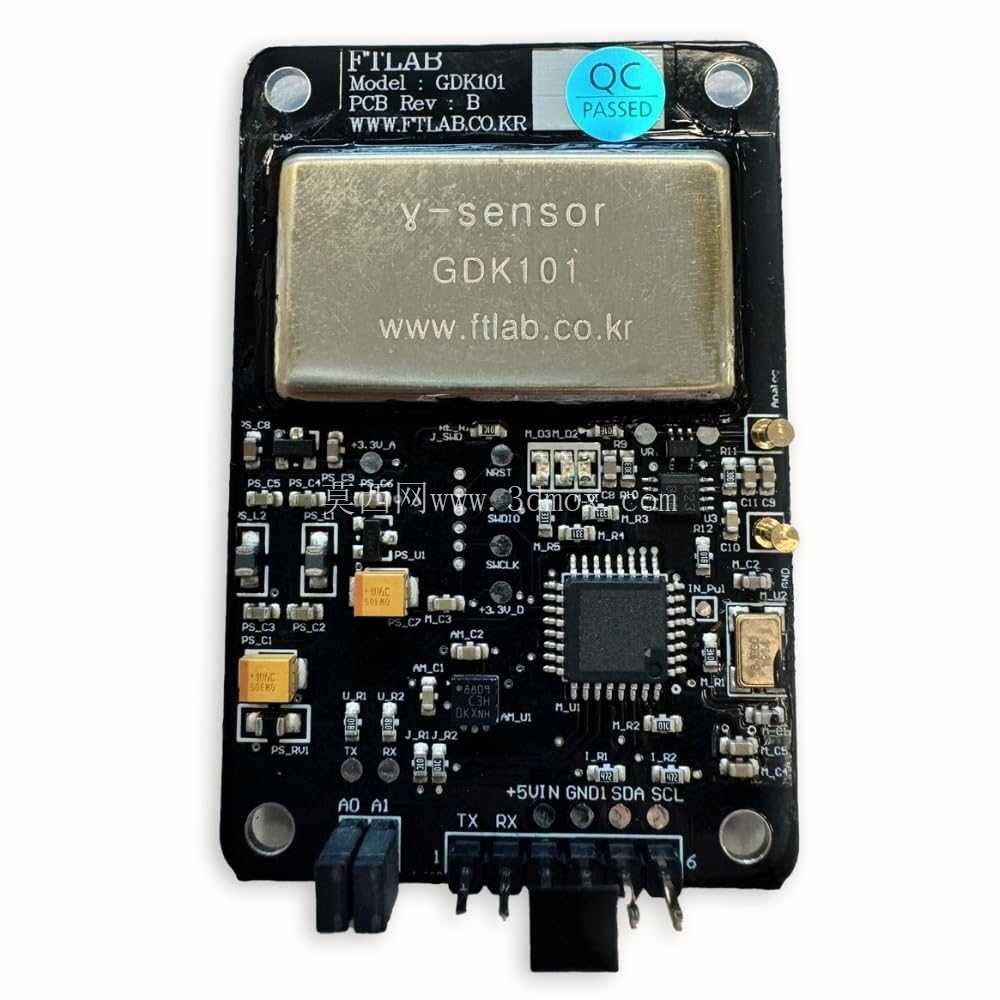

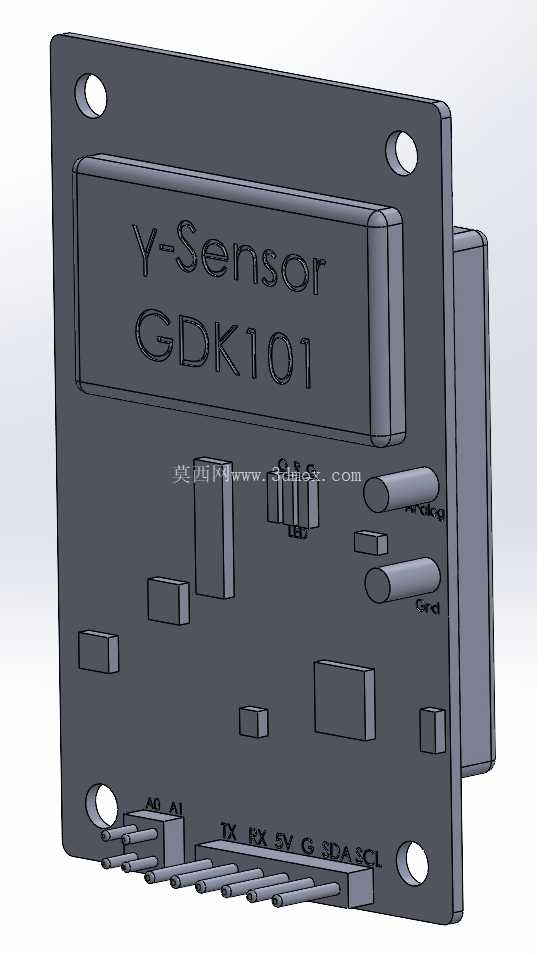

在核辐射环境监测、工业无损探伤、放射源管控、环境辐射本底调查这类场景里,辐射传感模块的结构可靠性直接决定检测数据的有效性,这款伽马辐射传感模块的结构设计,完全围绕现场复杂工况的抗干扰需求展开。从PCB板的布局来看,核心传感屏蔽腔被放置在板卡上半区的居中位置,采用金属密封腔体将γ-sensor核心探测元件完全包裹,腔体边缘与PCB板采用焊接固定,既可以屏蔽外界电磁杂波对探测信号的干扰,也能避免探测元件受现场粉尘、潮气侵蚀,腔体表面丝印清晰标注模块型号与探测参数,方便现场运维人员快速识别模块类型。板卡下半区集中布置信号处理电路、通讯接口与电源接插件,主控制芯片布置在腔体下方居中位置,周边搭配去耦电容、滤波元件,信号走线从传感腔体输出后直接进入处理芯片,尽可能缩短高频信号的传输路径,降低信号衰减与串扰风险。电源输入、I2C通讯引脚、串口收发引脚统一布置在板卡最下沿的接插件区域,接插件采用标准2.54mm间距排针,兼容通用嵌入式开发板的接口定义,方便集成到各类固定式监测终端、便携式巡检设备当中。

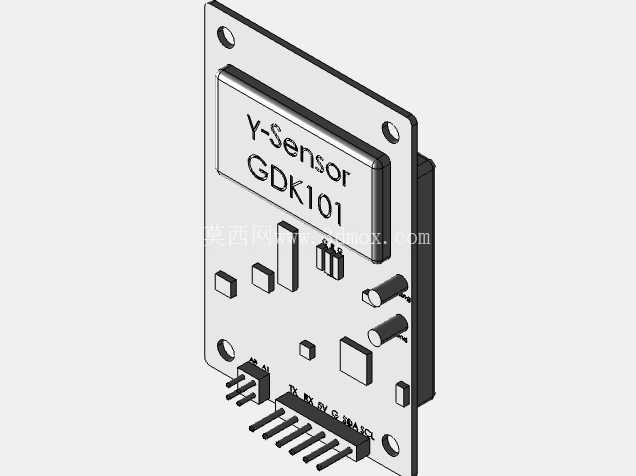

板卡四个角位置设计了直径3.2mm的安装固定孔,孔位周边做了露铜接地处理,安装时可以通过铜柱将板卡接地端与设备壳体连通,进一步强化整体电磁屏蔽性能,固定孔的位置布局兼顾了水平安装、垂直壁挂两种安装场景的固定需求,不会与周边接插件、元件产生安装干涉。从电路布局的细节来看,电源输入端专门预留了滤波电容的焊接位置,设计提示明确要求独立供电或搭配抗干扰滤波元件,这是因为辐射探测的信号本身属于微弱电信号,电源端的纹波干扰很容易导致检测数值出现偏差,结构设计时特意将电源回路与信号探测回路做了物理分区,避免电源走线从核心探测区域下方穿过。
板卡上预留的AO模拟输出口,可以对接外部高精度采集设备,满足不同场景下的数据采集需求,I2C接口则可以直接对接arduino、esp32这类通用嵌入式主控,降低二次开发的集成难度。模块整体外形为方正的矩形结构,金属屏蔽腔的高度略高于板卡上最高的接插件元件,安装时只需要预留对应高度的腔体空间即可,不需要额外为元件高度差做避让设计,板卡边缘做了圆角处理,避免安装时板边毛刺划伤操作人员或划破设备内部线束。

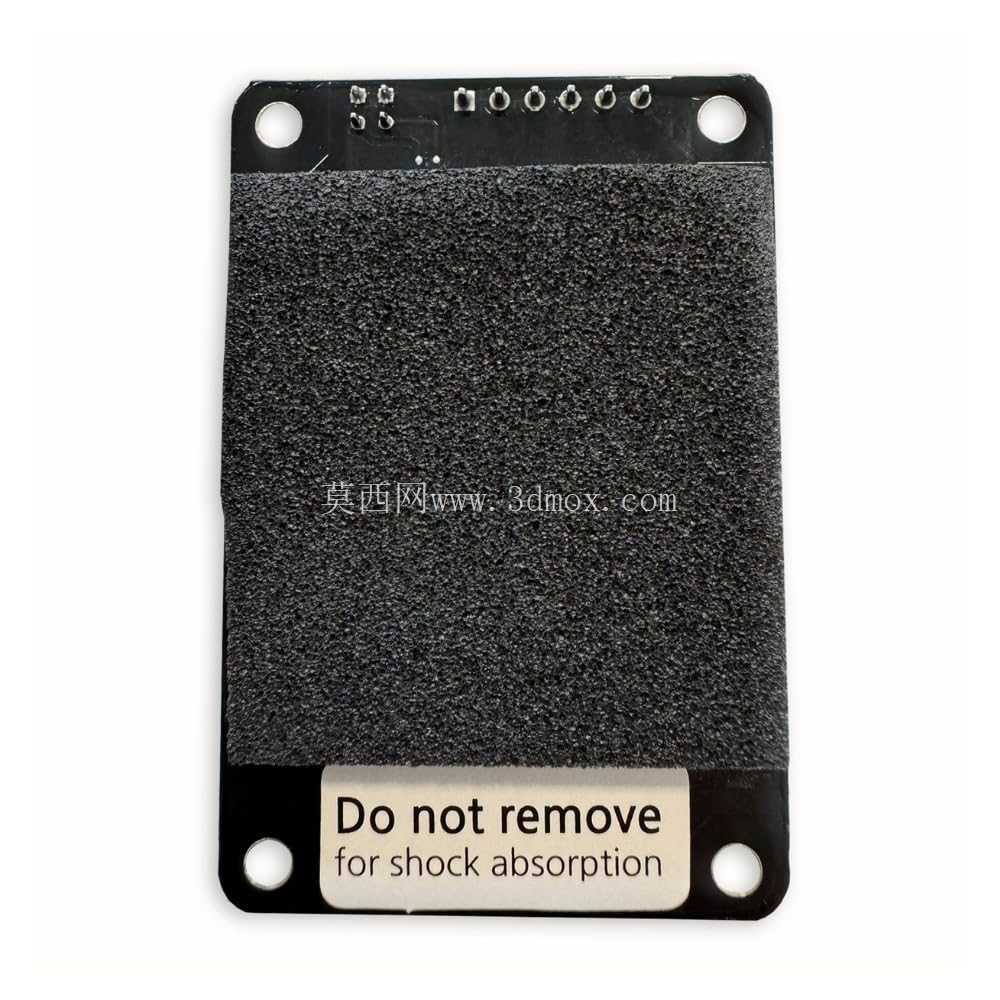

在实际集成应用中,这类模块既可以安装在固定的区域辐射监测站点,长期连续监测环境伽马辐射剂量,也可以集成到便携式辐射巡检仪内,供放射源运维人员现场巡检使用,结构设计上充分考虑了长期连续运行的可靠性,金属屏蔽腔除了电磁屏蔽作用外,还可以辅助核心探测元件散热,避免长期工作时元件温升导致检测参数漂移。板卡上的QC标识区域预留了出厂校准的标签位置,每块模块校准完成后可以粘贴合格标签,不会遮挡板卡上的元件丝印与接口标识。接插件的引脚定义丝印清晰标注在板卡下沿,每个引脚的功能一目了然,集成接线时不需要额外查阅手册就能完成接线,降低现场接线的错误率。从结构强度来看,PCB板采用1.6mm厚度的FR-4板材,四个安装孔位置没有布置易碎的贴片元件,安装锁紧时的压力不会导致板卡变形或元件损坏,金属屏蔽腔与板卡的焊接强度足够应对常规工业场景下的振动冲击,不会因为设备移动、运输过程中的振动导致腔体松动或接触不良。
