AZDelivery GY-68 BMP-180气压传感模块结构设计

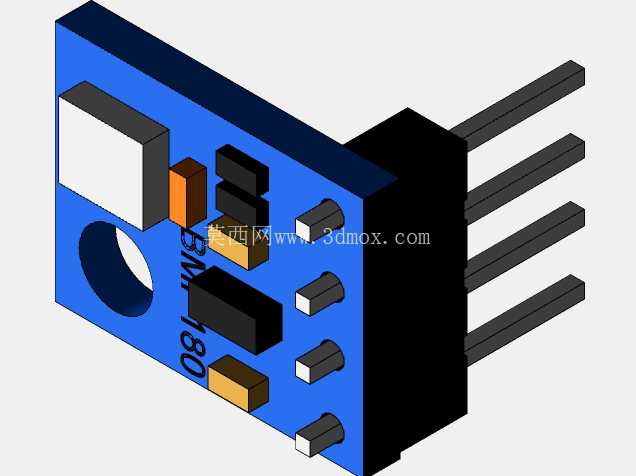

　　在嵌入式传感检测、小型无人机飞控、户外便携气象站、智能家居环境监测等场景中，气压与温度参数的精准采集是实现高度解算、环境状态判断的核心环节，这款BMP180气压传感模块的结构设计，完全围绕板载集成式传感方案的实际使用需求展开，从PCB布局到接插件选型都贴合工程落地的实际要求。模块主体采用蓝色FR-4环氧玻纤基板作为承载基底，基板厚度遵循常规消费级电子模块的1.6mm标准，兼顾结构强度与布线空间，板上集成了MEMS气压传感核心芯片、电源滤波电容、上拉电阻、电平匹配相关的无源器件，所有贴片元件的布局都遵循信号流向最短原则，电源输入路径就近布置滤波电容，尽可能降低电源纹波对传感采样精度的干扰，同时避免数字信号走线与模拟采样路径的平行排布，减少串扰影响。模块一侧采用标准2.54mm间距排针作为对外接口，共引出4个引脚，分别对应电源正、电源地、I2C通信的时钟线与数据线，排针采用黑色塑座加高硬度铜质插针，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板的对应引脚，适配绝大多数开源硬件主控的接口定义，不需要额外做转接设计。基板上预留了一个圆形安装固定孔，孔径适配M2规格的螺丝，安装孔边缘做了露铜接地处理，既可以通过铜柱将模块固定在设备壳体内部的安装柱上，也能在需要的时候实现屏蔽接地，降低外界电磁干扰对采样值的影响。

　　模块上的核心传感芯片采用低功耗MEMS工艺设计，本身可以通过I2C总线输出经校准的气压与温度原始数据，外部主控只需要按照通信协议读取寄存器值，就能换算得到当前环境的大气压力、环境温度，再结合海平面气压基准值解算出当前位置的海拔高度，在小型四轴飞行器的定高飞行场景中，这类模块可以配合加速度计做高度方向的数据融合，弥补气压测量本身响应速度慢、易受气流干扰的缺陷；在户外手持GPS设备中，这类模块可以提供高程辅助数据，提升复杂地形下的定位精度；在智能家居的新风系统控制中，模块可以通过检测室内外气压差调整新风风机的转速，维持室内微正压环境，避免室外未过滤空气直接渗入室内。

　　从结构设计的边界尺寸来看，整个模块不含排针的基板部分长宽尺寸控制在15mm×12mm左右，加上侧边排针的总宽度不超过22mm，整体厚度不超过8mm，属于极小体积的板载传感模块，完全可以嵌入到空间受限的便携设备内部，不会占用过多的结构安装空间。设计过程中充分考虑了量产装配的工艺性，所有贴片元件都采用标准0805、0603封装，适配常规SMT贴片机的供料规格，不需要定制特殊料架，排针采用插件后焊的工艺，既可以在量产时做波峰焊，也方便手工焊接调试，基板的边角做了R0.5mm的圆角处理，避免手工操作时尖锐边角划伤线路或者操作人员。

　　模块上的丝印层清晰标注了各个引脚的功能定义、模块型号标识，即使没有配套说明书，工程人员也能通过丝印快速判断接线方式，减少调试阶段的接线错误概率。在实际选型使用时，需要注意模块的安装位置要尽可能远离设备内部的发热源，比如功率电阻、电源芯片、电机驱动等发热器件，避免局部温度升高导致气压测量值出现偏差，同时安装位置要预留通气空间，不能将模块的传感芯片位置完全密封在密闭腔体内，否则无法准确检测外界环境的真实气压，固定时如果采用螺丝安装，要注意螺丝锁紧力度不能过大，避免PCB基板受应力变形导致板上元件虚焊，或者MEMS传感芯体受应力影响出现采样漂移。对于三维建模从业者来说，搭建这类模块的三维模型时，需要重点还原排针的实际伸出长度、基板上各个元件的实际高度差、安装孔的精确位置，这样在做整机结构装配时，才能准确检查模块与周边结构件的干涉情况，提前预留出足够的接线空间与通气间隙，避免实际打样组装时出现装配干涉、接口对不上的问题，同时模型中可以简化元件内部的复杂结构，只保留外部装配需要的外形轮廓与关键尺寸，在保证装配校验准确性的前提下降低模型的复杂度，提升整机装配时的软件运行流畅度。
