工业用立式电气面板箱体结构设计

　　这款立式电气面板箱体，主要面向工业车间低压配电、小型设备就地控制、生产线工位电控集成等场景使用，日常工况中多承担回路分断、信号采集、控制元件承载、操作界面布设的核心作用，区别于大型落地柜的大体积设计，这款箱体更适配空间局促、元件数量适中的安装点位，比如设备侧旁立柱安装、流水线工位侧挂、小型机房墙面固定等场景，能在有限空间内完成断路器、继电器、端子排、小型PLC模块的规整排布，同时预留操作面板的安装位，方便现场操作人员完成启停控制、参数调整、故障复位等日常操作。

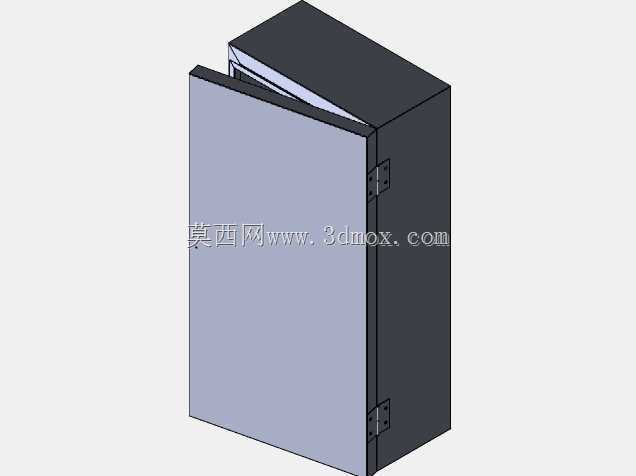

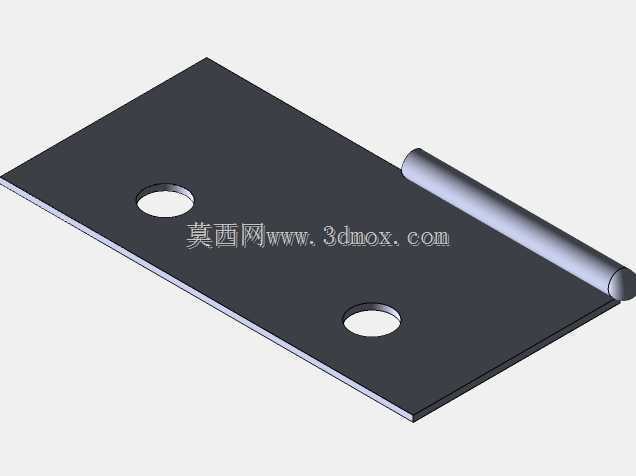

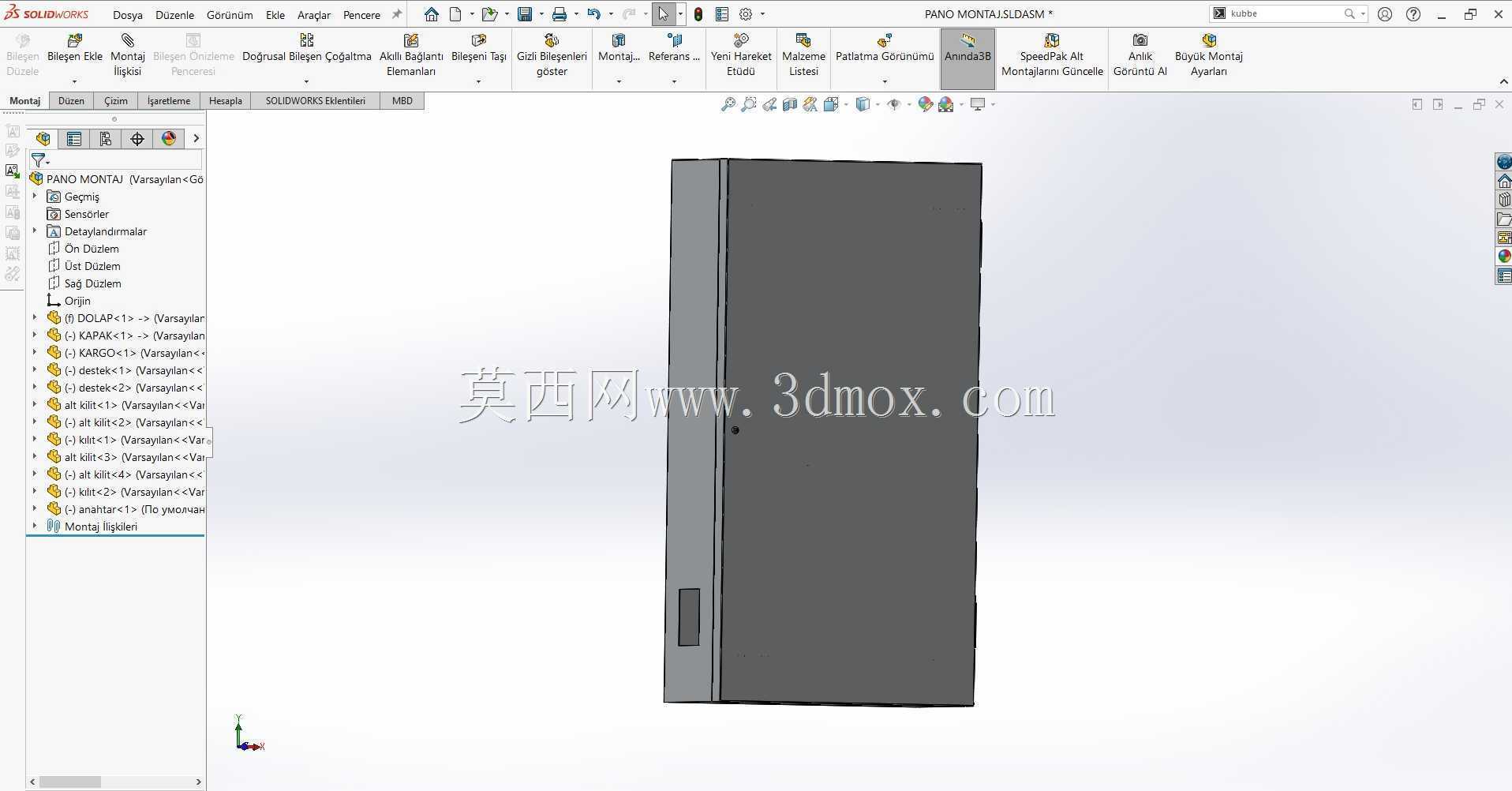

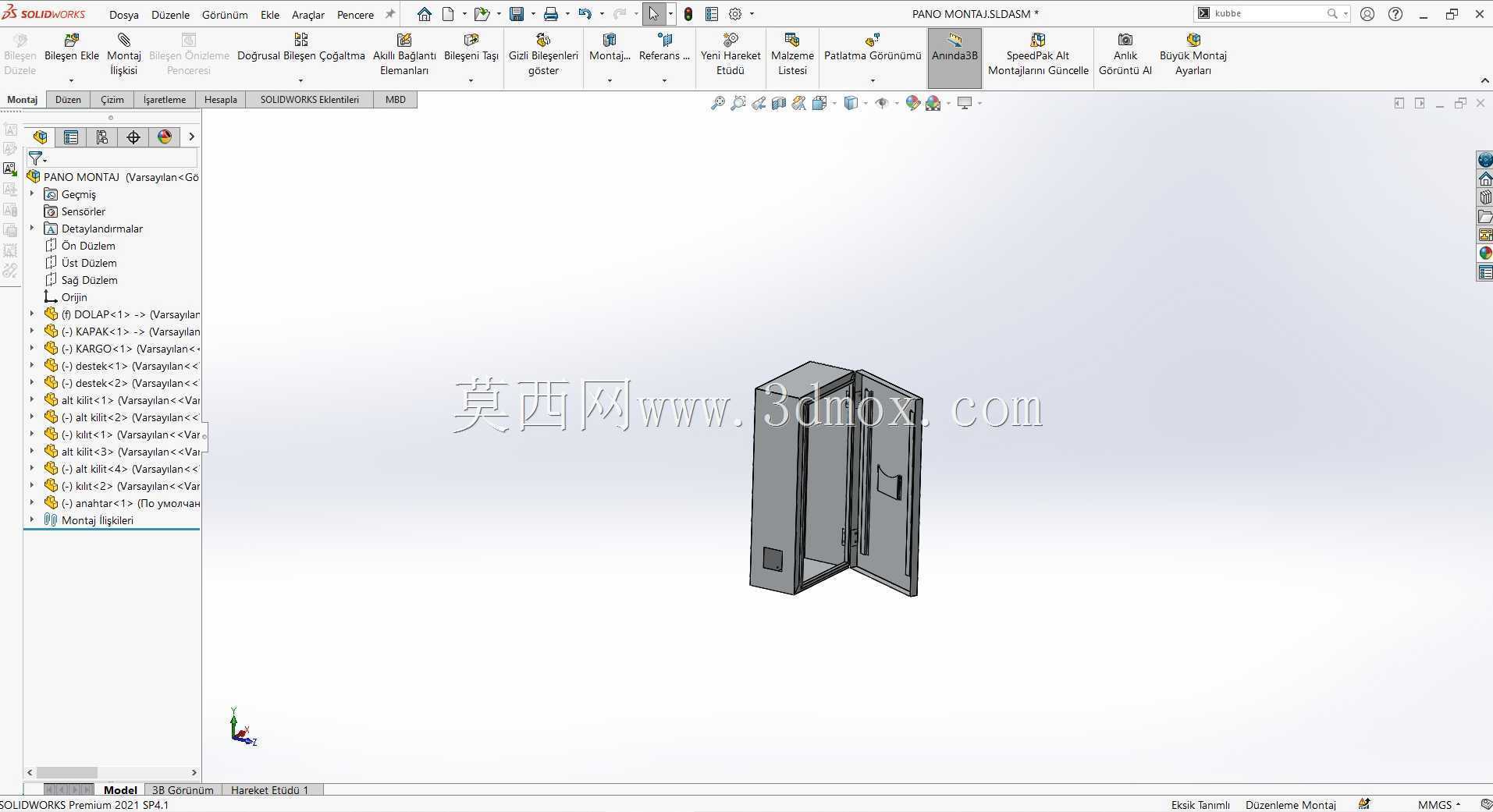

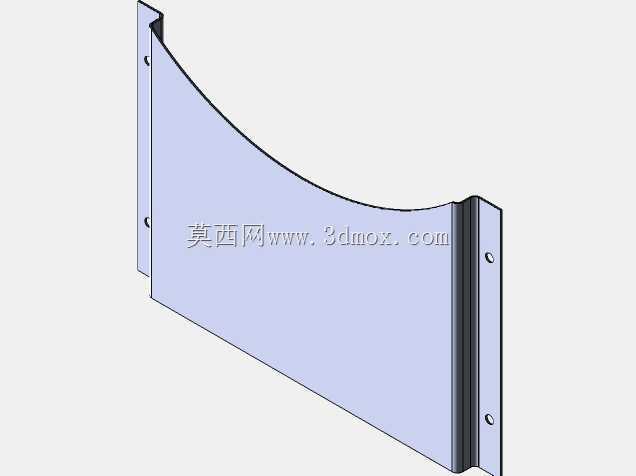

　　从结构设计思路来看，整体采用单开门侧铰链布局，铰链设置在箱体侧边上下两个点位，采用外露式合页结构，既保证门体开启角度能达到120度以上，方便内部元件安装与后期检修，也能在门体闭合时提供足够的压紧力，配合门沿的折边结构，能达到基础的防尘防溅效果，适配普通工业车间的非强腐蚀、非高浸水的常规工况。箱体主体采用等壁厚钣金折弯成型，所有折边处均做了压边处理，避免锐边划伤安装人员，同时折边结构也能提升箱体整体的结构刚性，减少薄钣金带来的形变问题，在搬运、安装、后期元件挂载过程中不会出现侧壁凹陷、门框变形的问题。门体部分采用内嵌式设计，关闭后门体外表面与箱体侧边齐平，既减少外部磕碰对门体的损伤，也能让整体外观更规整，同时门体内侧预留了元器件安装的导轨位，可以直接卡装标准DIN导轨，用来布设小型断路器、接线端子等元件，不需要额外打孔焊接，降低现场改装的工作量。

　　这款箱体同时集成了电动升降面板的结构设计，在箱体上部预留了升降面板的活动空间，升降板采用导轨导向结构，运行过程中不会出现卡滞、偏斜的问题，日常状态下升降板收合在箱体内部，能保护操作按钮、显示屏等易损元件不受外力碰撞，也能避免非授权人员随意操作设备，需要进行参数设置、调试操作时，可以通过控制按钮驱动升降板抬升，露出内部的操作界面，完成操作后升降板自动回落锁止，兼顾了操作便捷性与设备安全性。

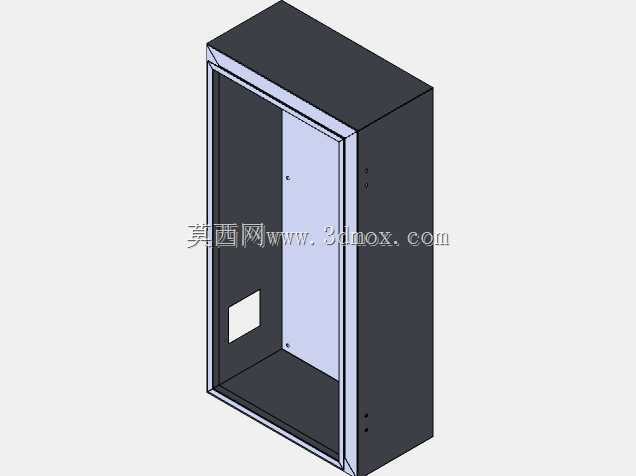

　　从安装边界与尺寸适配来看，箱体整体为立式长方体结构，背部预留了四个挂装孔位，孔位采用长圆孔设计，能适配安装墙面的孔位误差，降低现场安装的对位难度，挂装孔位的间距按照通用壁挂电控箱的标准尺寸设置，能直接替换同规格的老旧箱体，不需要重新在墙面打孔。箱体内部的安装空间做了分层设计，下部空间预留足够的走线槽布设位置，强弱电线路可以分开布设，减少信号干扰，上部空间对应升降面板的活动行程，预留了足够的安全间隙，避免升降过程中刮蹭内部线路与元件。箱体的进线孔预设在底部与背部两个位置，用户可以根据现场走线方向选择开孔位置，不用额外切割箱体，进线孔处预留了防水接头的安装螺纹，能直接配套标准规格的电缆防水接头，保证进线处的防护等级。

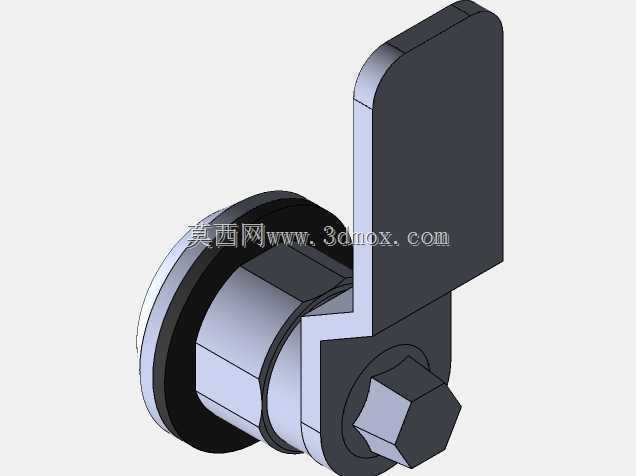

　　在细节设计上，门体与箱体的接触位置预留了密封胶条的安装槽，后期可以根据防护需求加装发泡密封胶条，提升防尘防水能力，适配更复杂的工况环境。箱体的门锁位置采用通用型柜锁安装位，可以配套不同类型的锁具，比如通用钥匙锁、三角锁、密码锁等，满足不同场景的权限管理需求。升降面板的驱动结构采用隐藏式设计，所有传动部件都内置在箱体侧壁的夹层内，不会占用内部的元件安装空间，同时传动部位做了润滑预留槽，后期维护时不需要拆开整个箱体就能完成润滑保养，降低维护工作量。

　　实际应用中，这款箱体可以直接作为小型设备的主控电控箱使用，不需要额外搭配外部操作盒，集成的升降面板能很好地保护操作元件，在有粉尘、少量飞溅的车间环境中，收合状态下的升降面板能阻挡粉尘落在操作按钮与显示屏上，减少清洁维护的频率，也能避免生产过程中物料飞溅砸坏操作界面。对于结构设计从业者来说，这款模型的钣金折弯参数、铰链安装位、DIN导轨预留位、升降导向结构都可以直接参考复用，在设计同类型小型电控箱、操作箱时，可以根据实际元件数量调整箱体的长宽高尺寸，保留核心的门体结构、挂装结构、升降面板结构，能大幅缩短设计周期，减少结构验证的工作量。建模过程中所有的配合间隙都按照实际钣金加工的公差要求设置，比如门体与箱体的单边间隙预留1.5mm，铰链安装孔的位置公差控制在0.2mm以内，升降板与导向槽的间隙预留0.3mm，保证加工组装后不会出现门体关不严、升降板卡滞的问题，所有的折弯内角都按照钣金加工的常规R角设置，不需要特殊的折弯模具就能加工，降低生产制造成本。
