电脑PCIe网卡金属固定挡片支架结构

做了快十年结构设计，经手的机箱内置板卡固定件少说也有上百款，这次的PCI Express网卡支架，是针对标准ATX机箱PCI扩展槽位做的适配结构，日常装机、工业工控机板卡固定场景里，这类挡片是最容易被忽略但又直接影响装配可靠性的小零件。很多新手做板卡固定结构时容易忽略挡片和机箱槽位的配合公差，实际批量装配时，要么挡片插不进机箱卡槽，要么固定后板卡接口和机箱开孔错位，导致外接网线插不到位，甚至长期使用后板卡松动、接触不良。

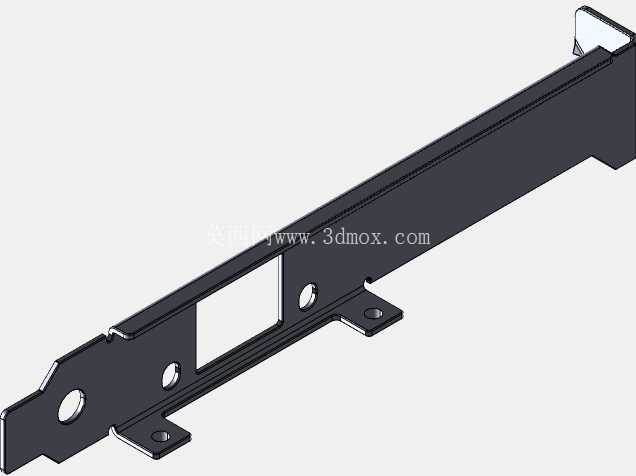

这个支架采用冷轧钢板冲压成型，整体为长条形薄钣金结构，厚度适配标准机箱PCI槽位的挡片间隙，不会出现过厚卡滞、过薄晃动的问题。结构上沿长度方向做了折弯加强筋，就是大家看到的那条凸起的翻边，别小看这道折弯，0.8mm厚度的钢板做完这道折弯后，整体抗扭刚度能提升三倍以上，装配后不会因为插拔网线的侧向力导致挡片变形，避免板卡金手指和主板插槽出现接触偏移。

安装边界完全遵循PCI-SIG的标准规范，上端的折弯挂钩刚好卡入机箱扩展槽位的上沿卡槽，下端的固定耳片开孔和机箱槽位的固定螺柱完全同轴，装配时先挂住上端挂钩，再对齐下端孔位拧上M3固定螺丝，整个过程不需要额外扶持板卡，单人就能完成装配，适配全高PCIe网卡、串口扩展卡、工业采集卡等标准全高板卡的固定需求。

挡片上的开孔完全对应标准RJ45网口的伸出位置，开孔边缘做了去毛刺处理，不会刮伤网线水晶头的塑料外壳，也不会割伤装配人员的手指；另外预留的两个小圆孔是状态指示灯的透光位，刚好对准网卡上的Link/Act指示灯，装配后指示灯的光线可以无遮挡透出，方便运维人员直接观察网卡工作状态，不用拆机箱就能判断链路连接情况。

设计时特意把挡片和板卡连接的固定孔位做了±0.1mm的公差补偿，因为PCB板生产、SMT贴片都会存在一定的位置公差，这个补偿量可以吸收各环节的累积误差，保证挡片和PCB板锁付后不会出现翘曲，避免PCB板受应力导致的虚焊、元件脱落问题。很多廉价挡片为了省料会省略加强折弯，或者用0.6mm的薄钢板，实际用上半年就会因为多次插拔网线出现挡片变形，导致板卡歪斜，甚至把主板PCIe插槽的针脚带歪，造成硬件损坏。

从应用场景来看，不光是普通台式机装机，工业工控机、服务器的扩展槽固定也能用到这类支架，尤其是工业现场振动较大的场景，支架的刚度直接决定了板卡连接的可靠性，要是挡片松动导致网卡接触不良，可能造成整个产线的通讯中断，损失远比一个小支架大得多。做这类小钣金件的三维建模时，要特别注意折弯系数的设置，不同厚度的冷轧钢板折弯扣除量不一样，如果折弯系数算错，成型后的挡片长度就会出现偏差，要么上端挂不上机箱卡槽，要么下端固定孔对不上螺柱，之前有个同行做类似挡片时没算对折弯系数，开模后做出来的一千件全部装不上，直接浪费了几万块的开模和材料成本。

另外挡片的表面做了黑色喷塑处理，不光是为了和机箱内部色调统一，更重要的是防锈和绝缘，冷轧钢板如果不做表面处理，在潮湿的机房环境里用不了多久就会生锈，锈渣掉落到主板上可能造成短路，喷塑层也能避免挡片和机箱、板卡之间形成电位差，减少电磁干扰的产生，对网卡这类高频通讯设备来说，减少不必要的电磁干扰能有效提升数据传输的稳定性，降低丢包率。

建模时还要注意各个开孔的冲裁工艺性，所有转角都做了R0.5的圆角过渡，避免冲压时出现应力集中导致模具崩刃，也能减少成型后零件的毛刺产生；固定耳片的折弯角度做了91°的微张设计，因为钢板折弯后会有一定的回弹，做1°的超差补偿后，成型后的耳片刚好和机箱安装面完全贴合，锁螺丝时不会出现间隙，固定更牢靠。很多人觉得这种小零件没什么技术含量，实际上每一处尺寸、每一个折弯、每一个开孔都对应着实际装配和使用中的需求，差一点都可能导致整个零件没法用，做结构设计就是要在这些不起眼的小地方下功夫，才能保证最终产品的装配体验和长期可靠性。
