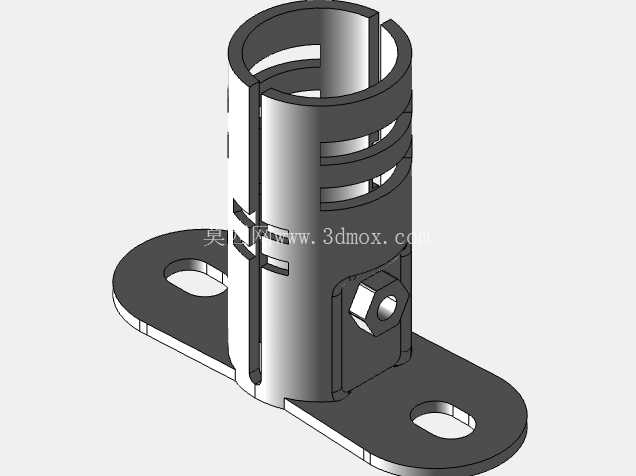

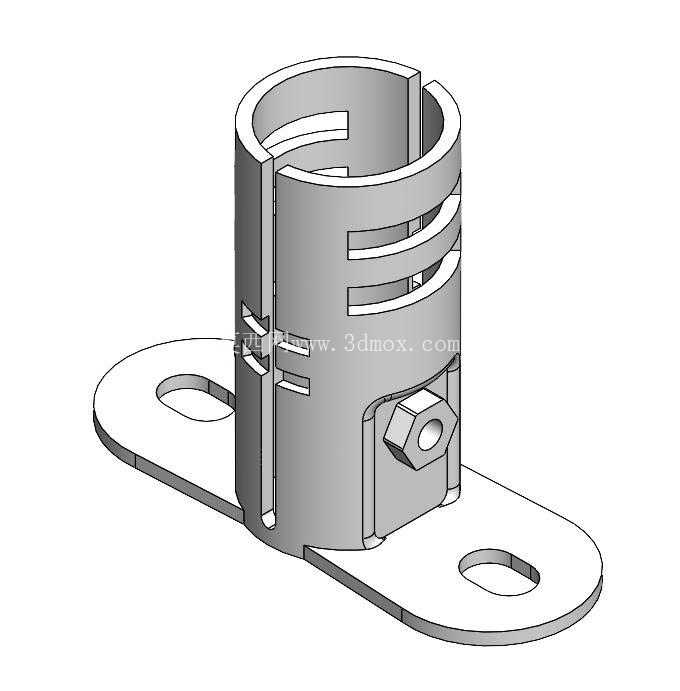

带安装底座开槽式抱紧夹紧固定座

这款带安装底座的开槽式抱紧夹紧固定座，在工业装配场景里的应用覆盖范围很广，从轻型输送线的杆件定位、工装夹具的立柱固定，到小型设备的管线支撑、工位器具的杆件连接都能见到这类结构的身影，核心作用是通过抱紧力实现圆柱杆件与安装基面的刚性连接，同时保留一定的拆装调整空间，不需要完全松脱所有紧固件就能调整杆件的轴向位置与周向角度，适配现场调试阶段频繁调整的装配需求。

从功能特性来看，主体抱紧段采用轴向开槽的开口结构，槽道沿筒体周向均匀分布三道，既保证了筒体受径向夹紧力时能产生均匀的弹性形变，避免单侧夹紧导致的杆件抱死偏斜，也能在夹紧螺栓锁紧时提供足够的收缩量，适配对应直径范围内的圆柱杆件，不会因为杆件外径的微小公差出现夹不紧或者装不上的问题。筒体侧面集成的内六角锁紧螺母座是一体式结构，和筒体本体直接相连，不需要额外装配螺母，减少了装配时的零件数量，锁紧时螺栓直接拧入这个集成螺母座，就能带动开口筒体收缩抱紧内部杆件，锁紧力传递直接，长期受振动工况下也不容易出现螺母松脱移位的问题。

底部的安装法兰采用椭圆平板结构，两端开有长圆形安装孔，这种孔型设计是考虑到现场安装基面的孔位加工误差，安装时可以在长孔的长度范围内微调固定座的整体位置，降低对基面加工精度的要求，不需要为了对准孔位额外扩孔或者返修基面。法兰和筒体的连接位置做了圆弧过渡加强，没有尖锐的直角应力集中区，在承受杆件侧向载荷的时候，过渡区能分散应力，避免长期受载出现焊缝或者本体断裂的问题，法兰底面为全平面加工，和安装基面贴合时接触面积充足，锁紧安装螺栓后不会出现翘边、贴合不实的情况，保证连接刚性。

设计思路上，这款固定座没有采用复杂的多零件拼合结构，整体为一体化加工成型，减少了装配累积误差，所有棱边都做了小倒角处理，既避免安装调试时划伤操作人员，也能消除加工毛刺带来的装配干涉。筒体的开槽长度经过匹配设计，槽道长度覆盖了筒体有效抱紧长度的三分之二，既保证了足够的弹性收缩量，也不会因为开槽过长导致筒体刚性不足，夹紧后出现筒体变形过量无法恢复的问题。锁紧螺栓的安装位置设置在筒体中部，锁紧时的夹紧力作用点正好在筒体抱紧段的中心位置，受力均匀，不会出现上端抱紧下端松脱或者下端抱紧上端间隙过大的情况。

从安装边界来看，使用时需要注意安装基面的平面度不低于对应公差要求，避免法兰安装后出现强制变形导致筒体圆度超差，影响抱紧效果。内部穿装的杆件外径需要和筒体内径匹配，公差范围控制在合理区间内，过大的外径会导致筒体收缩量超过弹性极限出现塑性变形，过小的外径则会导致抱紧力不足，受侧向力时出现杆件滑移。安装时先将固定座通过底部法兰的长孔初步固定在基面上，不要完全锁紧法兰螺栓，将杆件穿入筒体内部调整到需要的位置和角度后，先锁紧侧面的抱紧螺栓，确认杆件固定无晃动后，再完全锁紧底部法兰的安装螺栓，这样的安装顺序能避免先锁法兰后调整杆件时，固定座移位导致的位置偏差。

在实际使用场景中，这类固定座常用来固定传感器安装杆、物料导向杆、小型工作台支撑柱这类需要经常调整位置的杆件，相比传统的对开式管夹，它的零件数量更少，安装调试更快捷，一体式结构的抗振性能更好，在有持续振动的自动化设备上使用时，不需要频繁复紧螺栓就能保持稳定的夹紧力。筒体上的开槽还能在一定程度上容纳杆件表面的微小杂质，不会因为杆件表面沾有少量切屑或者灰尘就出现装配卡滞，适配车间复杂的装配环境。
