mITX规格DIY游戏电脑主机内部结构

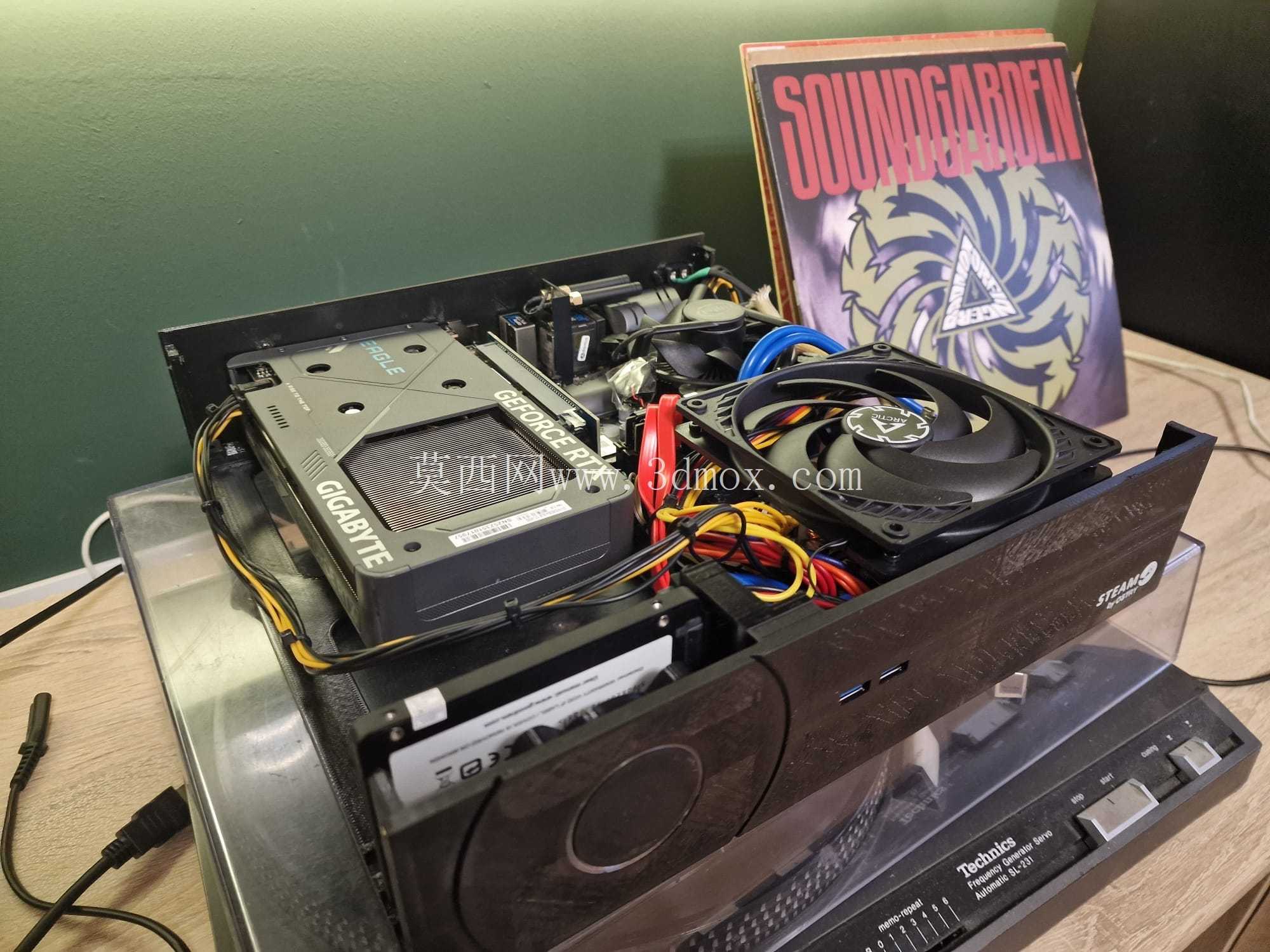

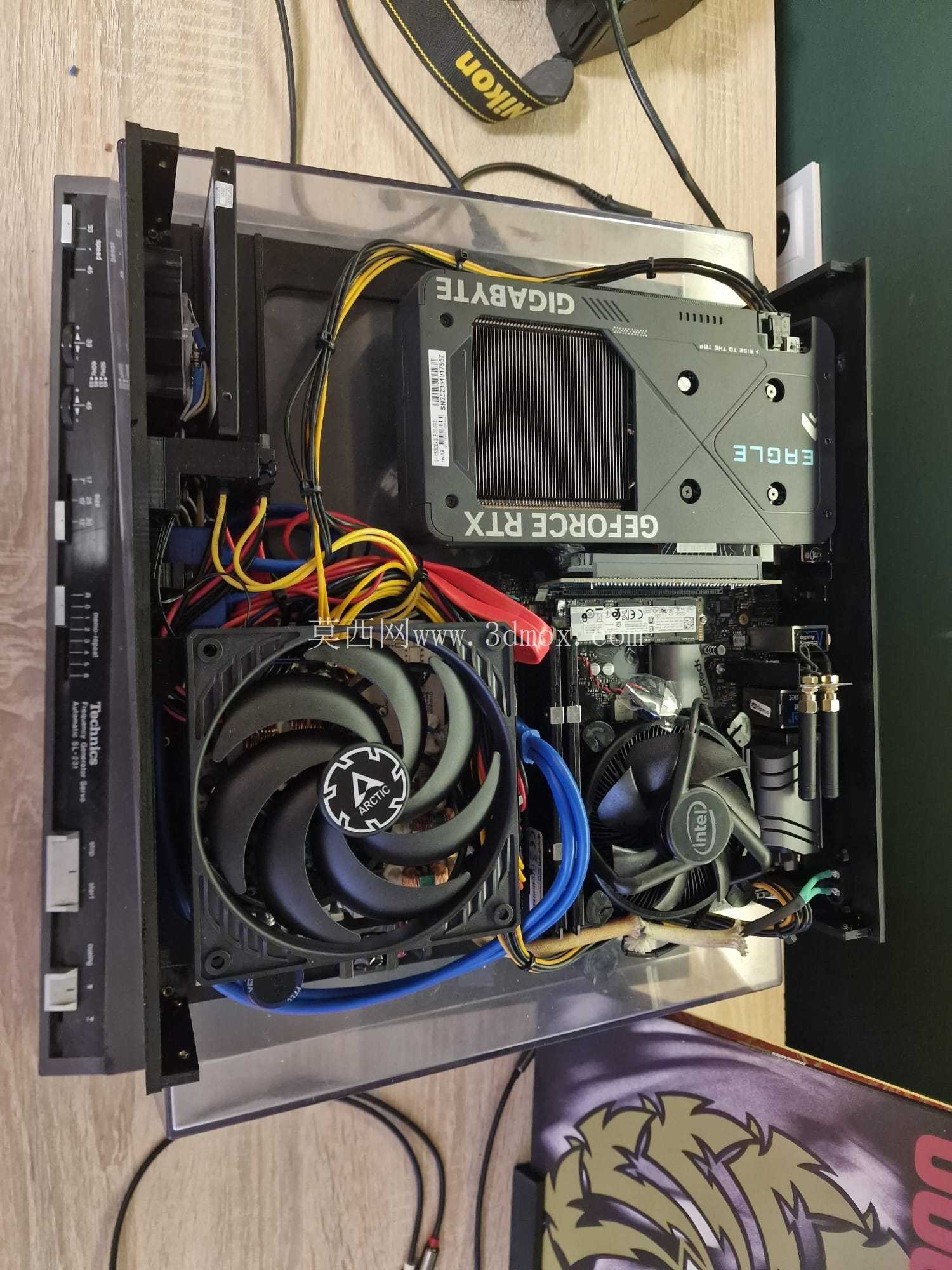

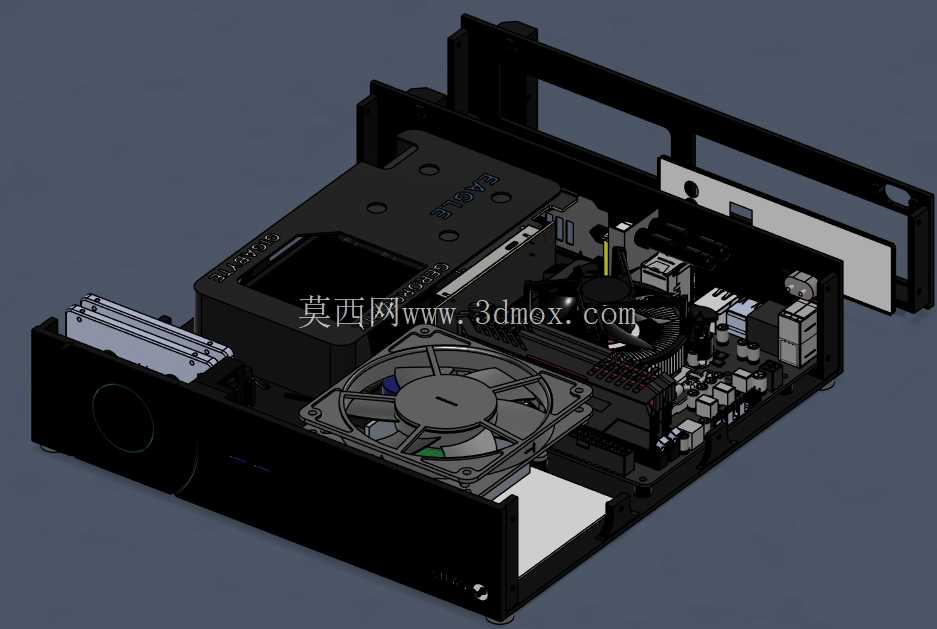

　　这套DIY紧凑型游戏主机的结构设计，最初是为了适配桌面小空间摆放需求，同时兼顾主流3A游戏运行性能，在有限的机箱容积内完成核心硬件的布局规划，整个结构的安装边界严格遵循mITX板型的规范，主板固定位的孔位完全对应标准mITX主板的安装孔距，不会出现孔位偏移导致的主板安装应力问题。从实际使用场景来看，这类小尺寸主机既可以放置在桌面狭小区域作为日常游戏娱乐设备，也能作为小型工作站承担轻度三维建模、渲染输出的工作，硬件选型上选用RTX5060显卡，在控制显卡长度的前提下保证图形处理能力，显卡的安装位预留了足够的散热间隙，避免显卡风扇进风受阻导致的满载温度过高问题。

　　电源部分采用了从外壳中取出电源装置的布局方式，将超薄PSU风扇的位置调整到更利于风道流通的区域，配合机箱前部的散热风扇形成前进后出的散热风道，减少机箱内部的热量淤积，电源的固定位做了专门的限位结构，避免运输或者移动过程中电源移位触碰其他硬件。存储扩展方面，结构内预留了可容纳两个SSD的安装空间，两个SSD的安装位都避开了主板发热元件和显卡的热风区域，保证SSD工作时的温度处于合理区间，不会因为高温导致存储掉速。

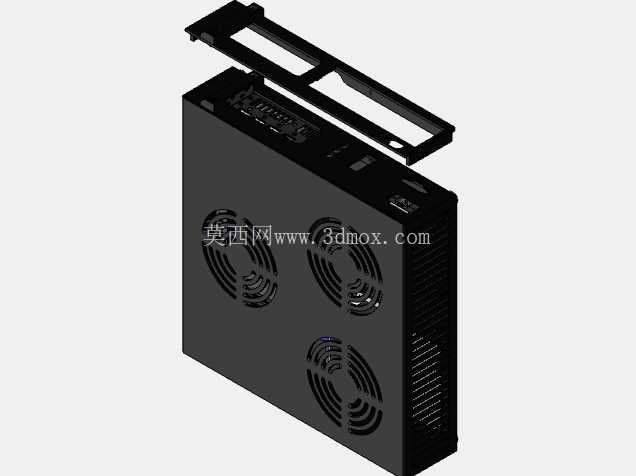

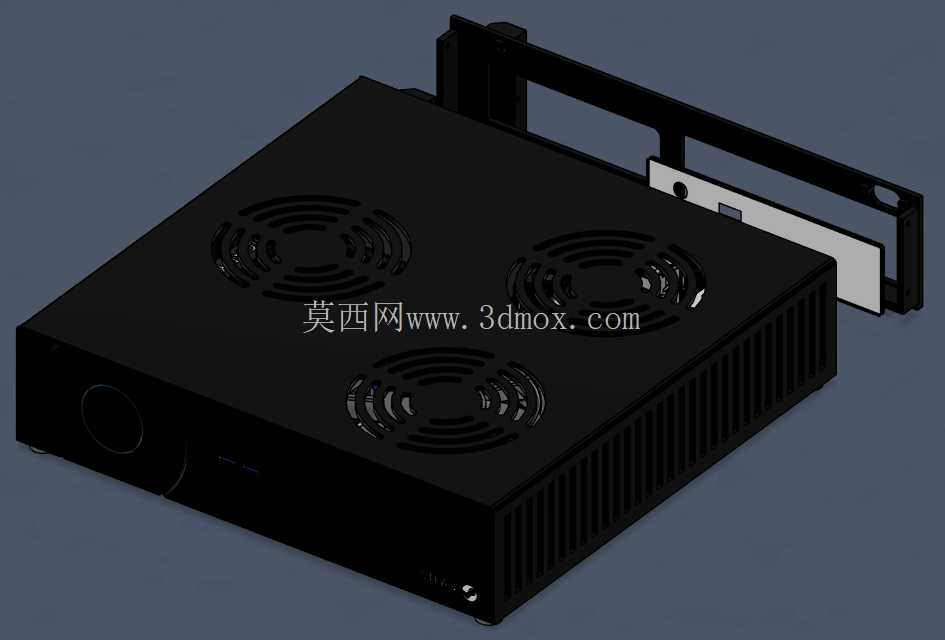

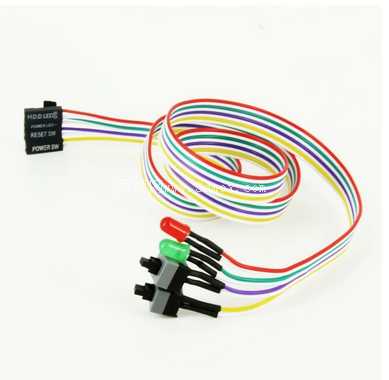

　　机箱的控制部分设计了背光电源按钮，按钮的接线走线沿着机箱边缘的理线位排布，所有线材都预留了足够的弯折半径，避免线材被机箱盖板压损导致的接触不良问题，主板盖后面板的接口区域做了避让设计，不过当前版本的主板盖后面板还未完成测试，后续需要针对不同品牌mITX主板的接口布局做适配调整，避免接口被盖板遮挡无法使用。整个结构的打印适配是针对超过300mm打印行程的大型3D打印机设计的，所有结构件拆分后都能在该尺寸打印平台上完成制作，不需要额外拆分过小的零件导致组装强度下降。

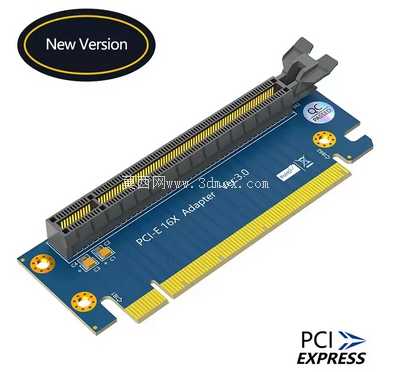

　　需要特别注意的是，这套结构涉及到市电接入的电源部分改装，操作过程中存在危险的电源电压，组装调试人员必须具备丰富的焊接和强电操作知识，严禁在未断开市电的情况下进行电源部分的接线操作，避免发生触电危险。结构上的固定孔位统一采用M3螺纹孔规格，所有螺丝都选用标准M3规格的机箱螺丝，不需要定制特殊规格的紧固件，降低组装的配件获取难度，机箱内部的走线空间做了专门的规划，电源线、显卡供电线、主板供电线、前面板控制线都有对应的理线卡位，组装完成后不会出现线材杂乱遮挡散热风道的问题，同时也能避免线材卷入散热风扇导致硬件损坏。显卡的固定位除了标准的PCIe挡板固定之外，还额外设计了显卡支撑结构，避免长显卡长期使用后出现PCB弯曲变形的问题，支撑结构的高度可以根据不同厚度的显卡做微调，适配不同品牌同芯片显卡的厚度差异。散热风扇的安装位对应标准120mm风扇的孔距，用户可以根据自身的散热需求更换不同转速或者风量的风扇，风扇的供电接口走线也预留了对应的通道，不需要额外破坏机箱结构来走风扇线材。
