Arduino MKR WIFI 1010紧凑型3D打印保护外壳

在嵌入式开发与创客项目落地过程中，裸露的开发板往往面临引脚磕碰、积灰短路、外接线路拉扯松脱等实际问题，这款适配Arduino MKR WIFI 1010的保护外壳，正是面向小型物联网终端、便携传感节点、桌面原型验证等场景设计的结构防护部件。从实际使用需求出发，设计全程围绕最小化占用空间的核心目标展开，没有预留多余的冗余结构，整体轮廓完全贴合开发板的外边界，安装完成后不会额外增加过多的安装尺寸，能够适配狭窄的设备内部安装空间，比如小型环境监测终端的内置腔体、可穿戴交互装置的内部仓室、桌面小型演示装置的集成空间等场景，都可以直接使用这款外壳完成开发板的防护固定。

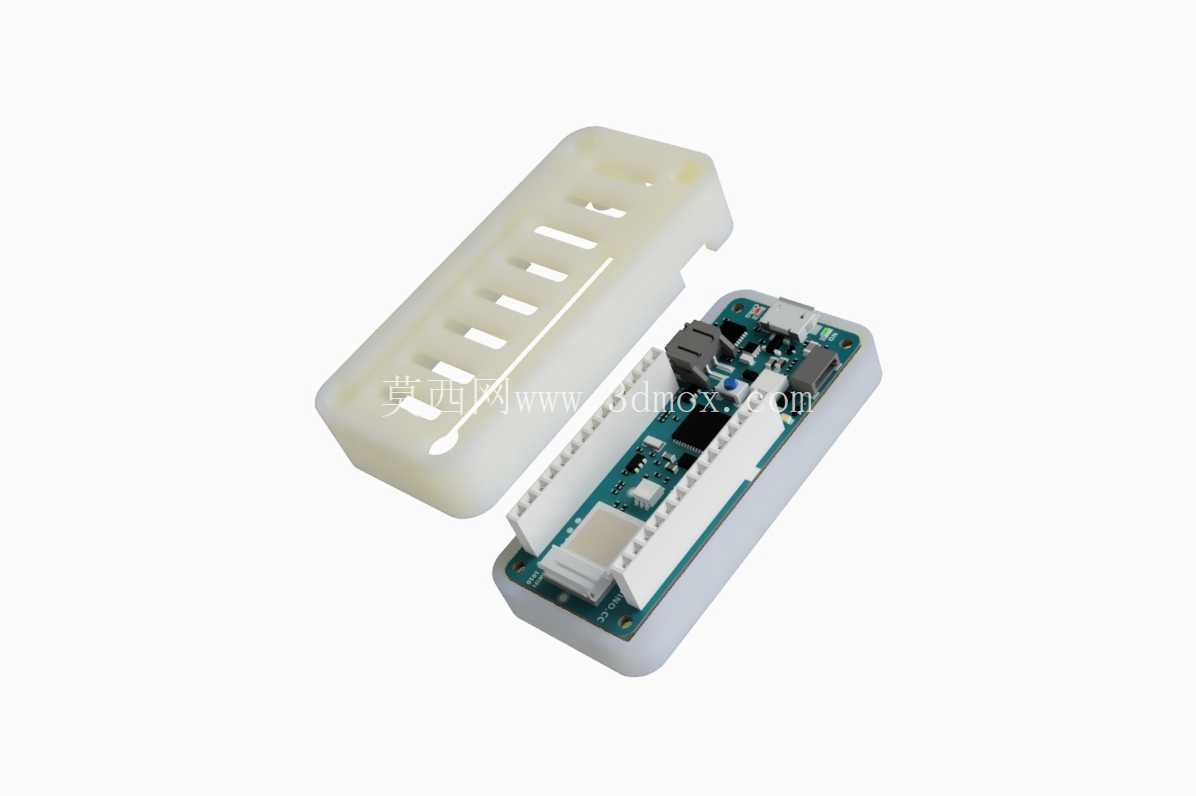

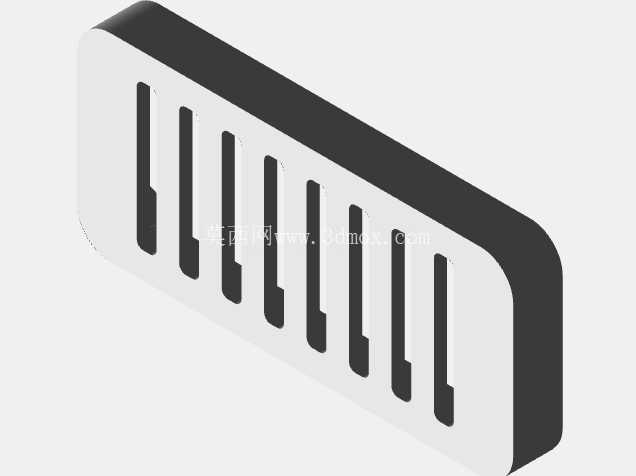

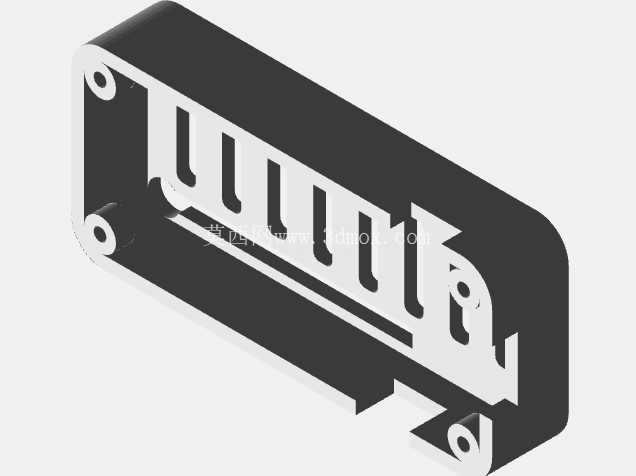

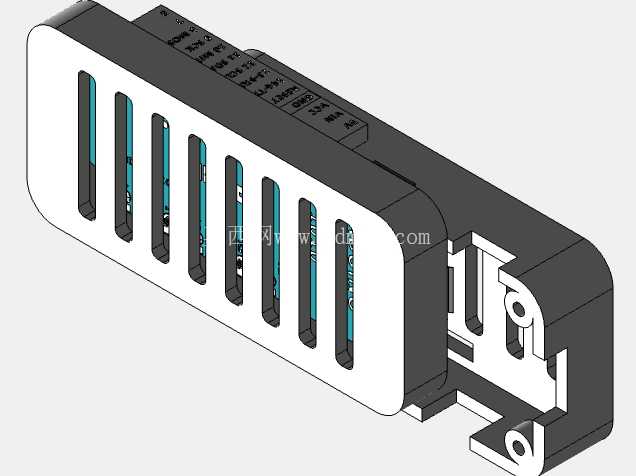

壳体采用上下分体式卡合结构，上盖对应开发板的侧边引脚排母位置预留了精准的通槽，既可以保证外接杜邦线、扩展模块能够顺利插接，又能通过槽位的边界约束排针插接的位置，避免斜插导致的引脚弯折；上盖表面开设的多组长条通槽，一方面是为了匹配开发板上主控芯片、WiFi模块的散热需求，让工作过程中产生的热量能够通过槽位自然对流散出，避免封闭壳体导致的局部积热影响模块工作稳定性，另一方面也可以通过槽位直接观察板载的状态指示灯，不用拆开外壳就能判断设备供电、WiFi连接、程序运行的状态，减少调试过程中的拆装步骤。下壳作为开发板的承载基座，内部设置了与开发板安装孔位对应的定位凸台，安装时不需要额外使用螺丝固定，只需要将开发板对准凸台按压到位，再扣合上盖即可完成整体装配，拆装效率高，方便后期对开发板进行程序烧录、模块更换等维护操作。

从安装边界来看，壳体的外部尺寸完全围绕开发板的实际长宽高做最小外扩，侧壁厚度控制在满足3D打印强度要求的最小值，不会占用多余的横向空间，壳体底部没有多余的突出结构，可以直接通过双面胶、扎带等方式固定在设备内壁或者安装平面上，适配多种临时固定与永久固定的需求。针对实际使用中常见的外接线路拉扯问题，壳体的引脚槽位边缘做了小角度的倒角处理，既不会刮伤连接线的绝缘外皮，也能在一定程度上约束线材的摆动范围，减少线材晃动对引脚焊接点造成的应力拉扯，提升长期使用的可靠性。考虑到创客项目中常用的FDM3D打印工艺，壳体的所有结构都没有设置大角度悬空面，打印时不需要添加过多支撑，拆支撑后不会留下明显的毛刺，普通PLA、PETG耗材都可以顺利打印成型，打印完成后只需要简单去除支撑毛刺就能直接使用，不需要额外的后处理工序。

在实际项目应用中，这款外壳可以有效隔绝日常使用中的灰尘、飞溅的细小杂物，避免开发板上的贴片元件、引脚因为积灰或者异物搭接造成短路，同时壳体的绝缘材质也能避免开发板直接接触金属安装面造成的短路风险，对于需要将开发板集成到金属设备外壳内部的项目来说，这种绝缘防护是必不可少的结构设计。不同于市面上通用的多型号兼容外壳，这款壳体完全针对Arduino MKR WIFI 1010的板型做适配，不会出现兼容壳常见的孔位错位、空间冗余过大、固定松动等问题，装配后开发板在壳体内部不会出现窜动，即使是在有轻微振动的使用场景下，比如移动机器人、便携检测设备上使用，也能保证开发板的固定稳定性，不会因为振动导致接插件松脱。
