Kingroon KP3S Pro S1显示屏安装固定支架

这款适配Kingroon KP3S Pro S1机型的显示屏安装支架，核心应用场景是桌面级FDM 3D打印机的操控端外置固定，解决原厂显示屏安装位置受限、操作视角不佳的实际使用痛点。日常使用3D打印机时，操作人员需要频繁查看打印进度、调整参数、触发启停操作，原厂显示屏若内嵌在机身框架内，站立操作时往往需要俯身凑近查看，长时间操作容易产生疲劳，同时机身打印时的振动也可能导致显示屏接线松动，这款支架就是针对这些实际使用问题做的结构优化设计。

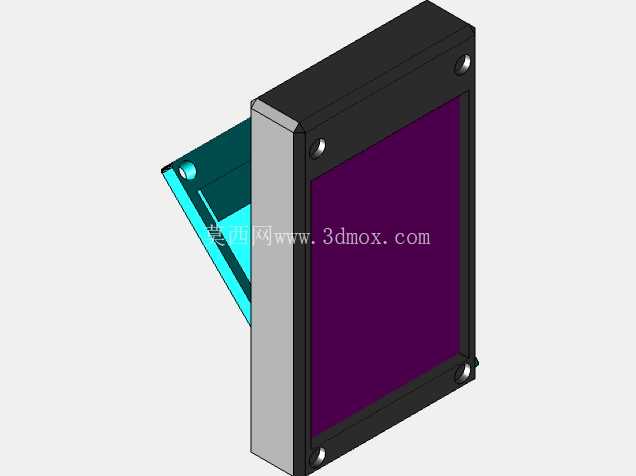

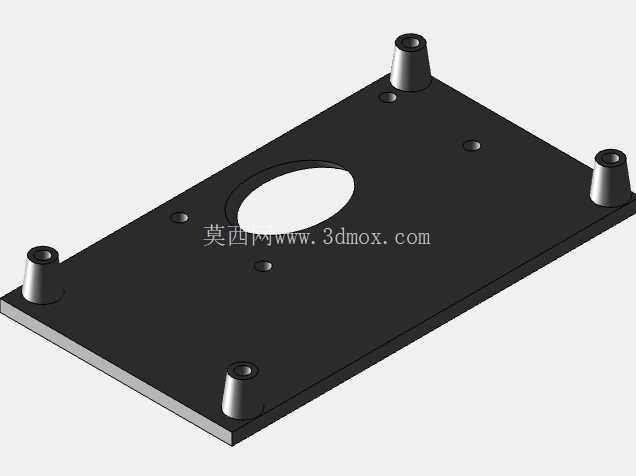

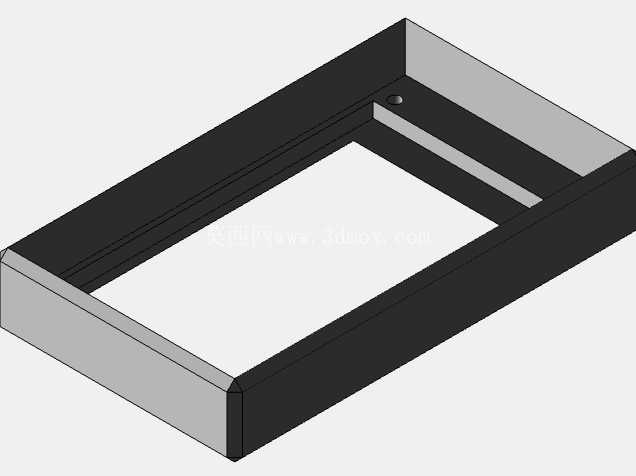

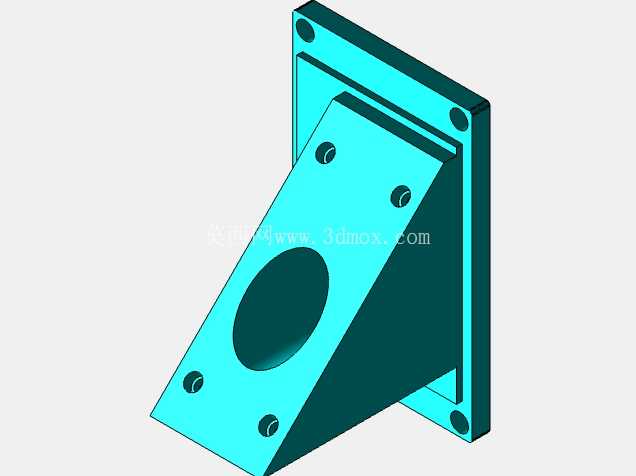

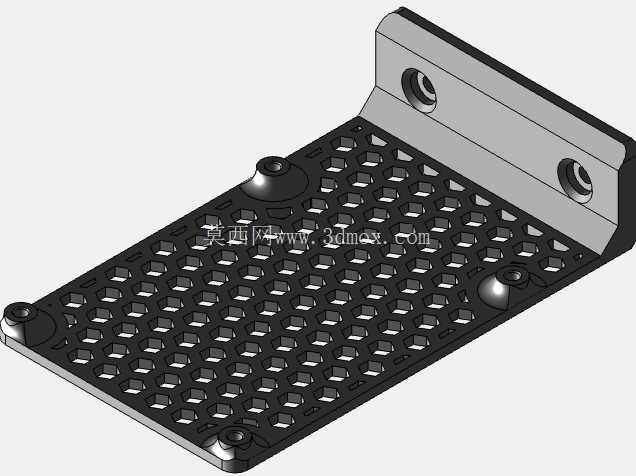

从功能特性来看，支架采用分体式压合固定结构，正面预留与tft35 spiPC显示屏完全匹配的安装孔位，四个角位的沉孔设计可以让固定螺丝完全埋入支架平面，不会突出刮蹭操作人员手部，同时支架背面做了走线槽预留，显示屏的FPC排线可以顺着走线槽规整排布，避免排线与打印机Z轴运动部件产生干涉磨损。支架的安装位置选定在电源与Z轴电机之间的电子舱区域，这个位置处于机身前部偏上的区域，操作人员站在打印机正前方时，视线刚好与显示屏呈15度左右的俯角，符合日常操作的视觉习惯，不需要刻意调整身体姿态就能清晰看清屏幕上的参数信息。

设计思路上，这款支架没有采用额外拓展机身外部空间的悬臂结构，而是完全利用电子舱现有闲置空间做适配，不需要对打印机原有机身做打孔、切割等破坏性改装，所有安装固定点都利用机身原有螺丝孔位，降低改装门槛。连接方式上，显示屏通过UART协议与主板MCU通讯，支架在对应接口位置做了避让缺口，不会挤压通讯接线，同时配套的12个黄铜插件作为接线端的固定补强件，避免多次插拔接线导致的焊盘脱落问题，配套的M3规格4.6*312螺栓可以将支架与电子舱侧壁牢牢固定，螺栓长度经过精确核算，拧紧后不会突出到电子舱内部触碰电源或电机的接线端子，杜绝短路隐患。

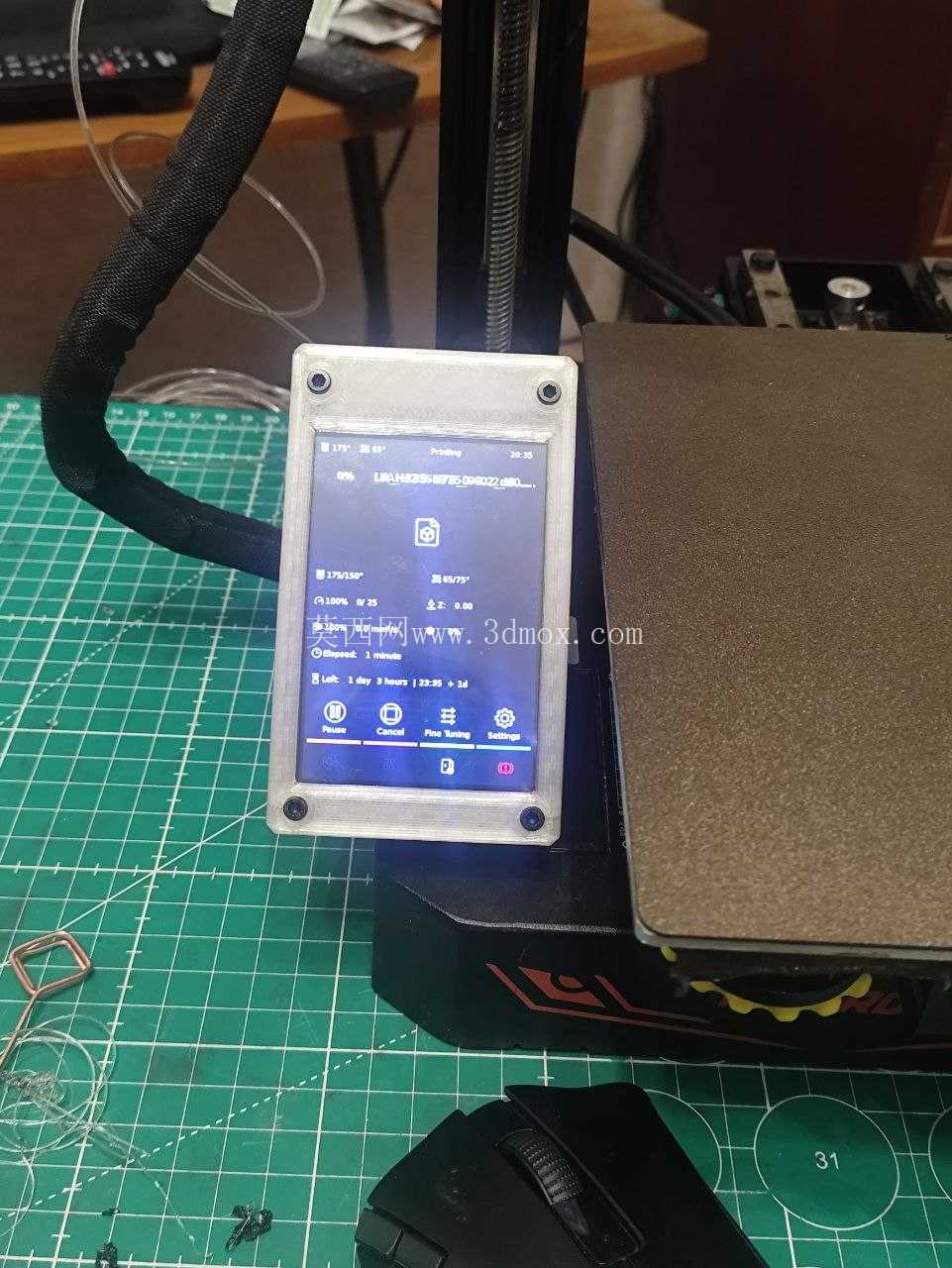

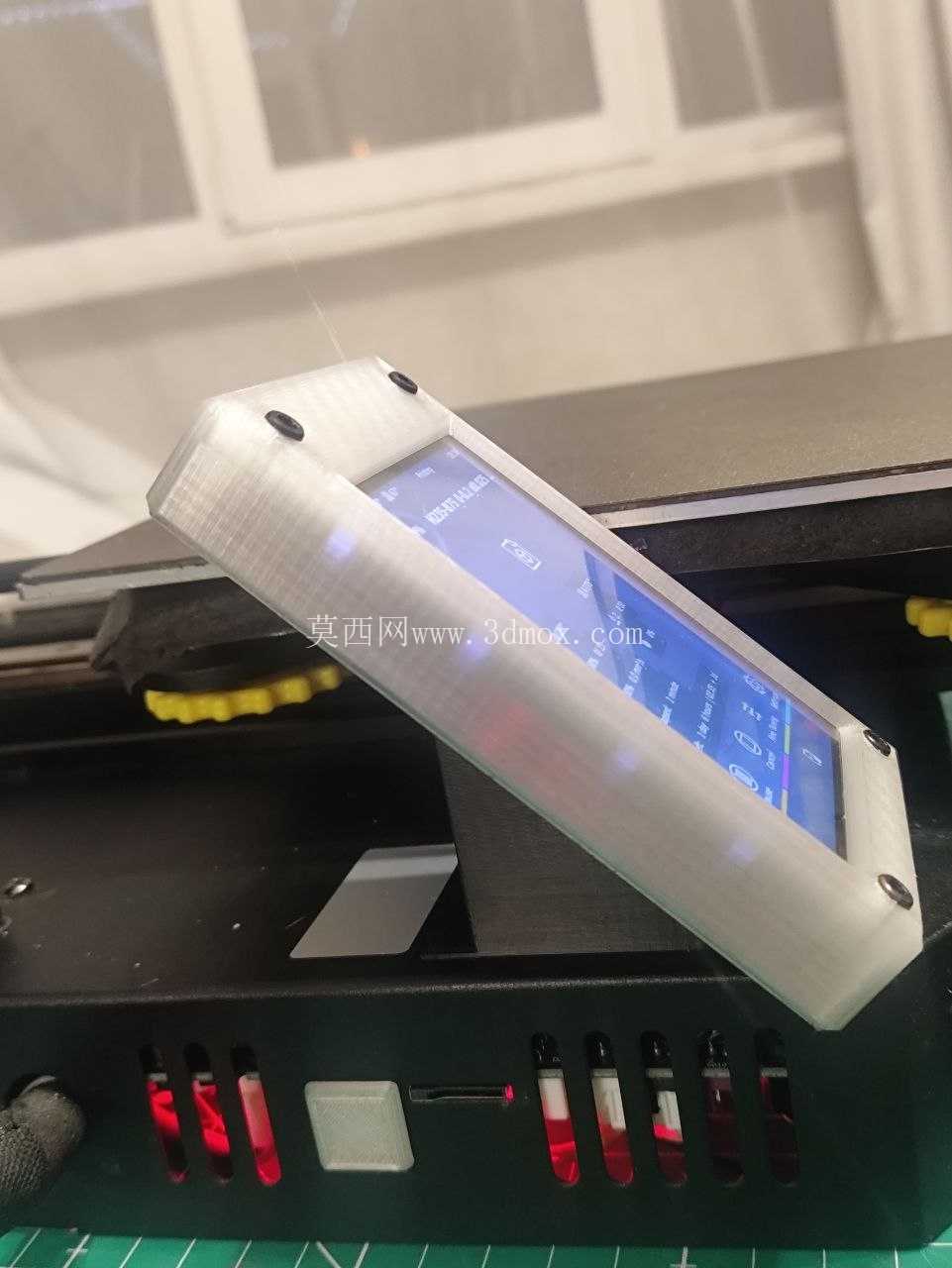

外形尺寸与安装边界方面，支架整体外轮廓尺寸与tft35显示屏的外框尺寸保持一致，宽度方向不会超出电子舱的侧边边界，高度方向刚好落在Z轴电机安装座的上方间隙内，Z轴上下运动时，打印平台的最大行程位置与支架底部留有5mm的安全间隙，不会发生运动碰撞。支架的厚度控制在8mm，既保证了足够的结构强度，不会因为打印机长时间运行的振动产生共振异响，也不会过度占用电子舱内部的走线空间，电子舱原有电源接线、电机线的排布空间完全不受影响。安装完成后，显示屏的操作面与机身正面保持齐平，不会突出机身过多造成意外磕碰，同时支架边缘做了R2的圆角处理，没有尖锐棱角，操作时的安全性更好。

从实际使用的适配性来看，这款支架完全匹配bbt pi v1.2版本的控制板安装逻辑，不需要额外修改控制板的固件参数，只需要按照原有接线方式连接UART接口即可正常通讯，对于有一定动手能力的3D打印机用户来说，整个安装过程只需要内六角扳手即可完成，不需要额外的专用工具。支架的结构设计充分考虑了3D打印制作的工艺特性，所有安装孔位的公差预留了0.2mm的打印收缩量，即使用户自行采用PLA、PETG等常见耗材打印制作，也能保证安装孔位的配合精度，不需要二次打磨修配。
