机场苹果设备散热支架改造结构设计

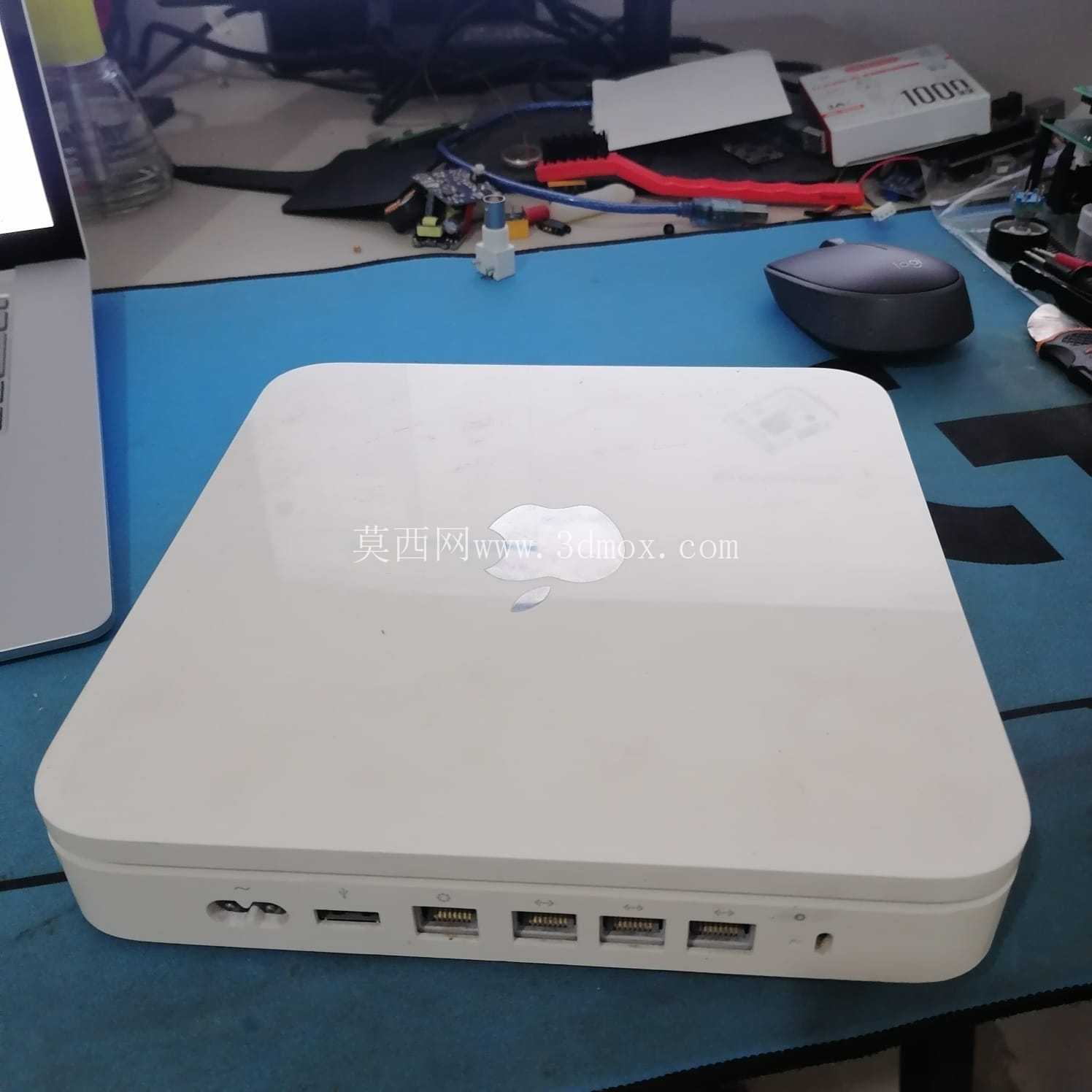

在机场公共服务区域的智能终端部署场景中，常采用一体化集成式的苹果设备作为信息查询、值机核验、服务引导的交互终端，这类设备为了满足公共场景的防护需求，大多采用密封式橡胶胶盒作为外部防护壳体，长期连续高负载运行时，密闭壳体内的热量无法及时散出，极易出现处理器降频、触控响应延迟、设备意外重启甚至硬件过热损坏的问题，直接影响机场旅客服务的流转效率，也会提升现场运维的更换与维修成本。

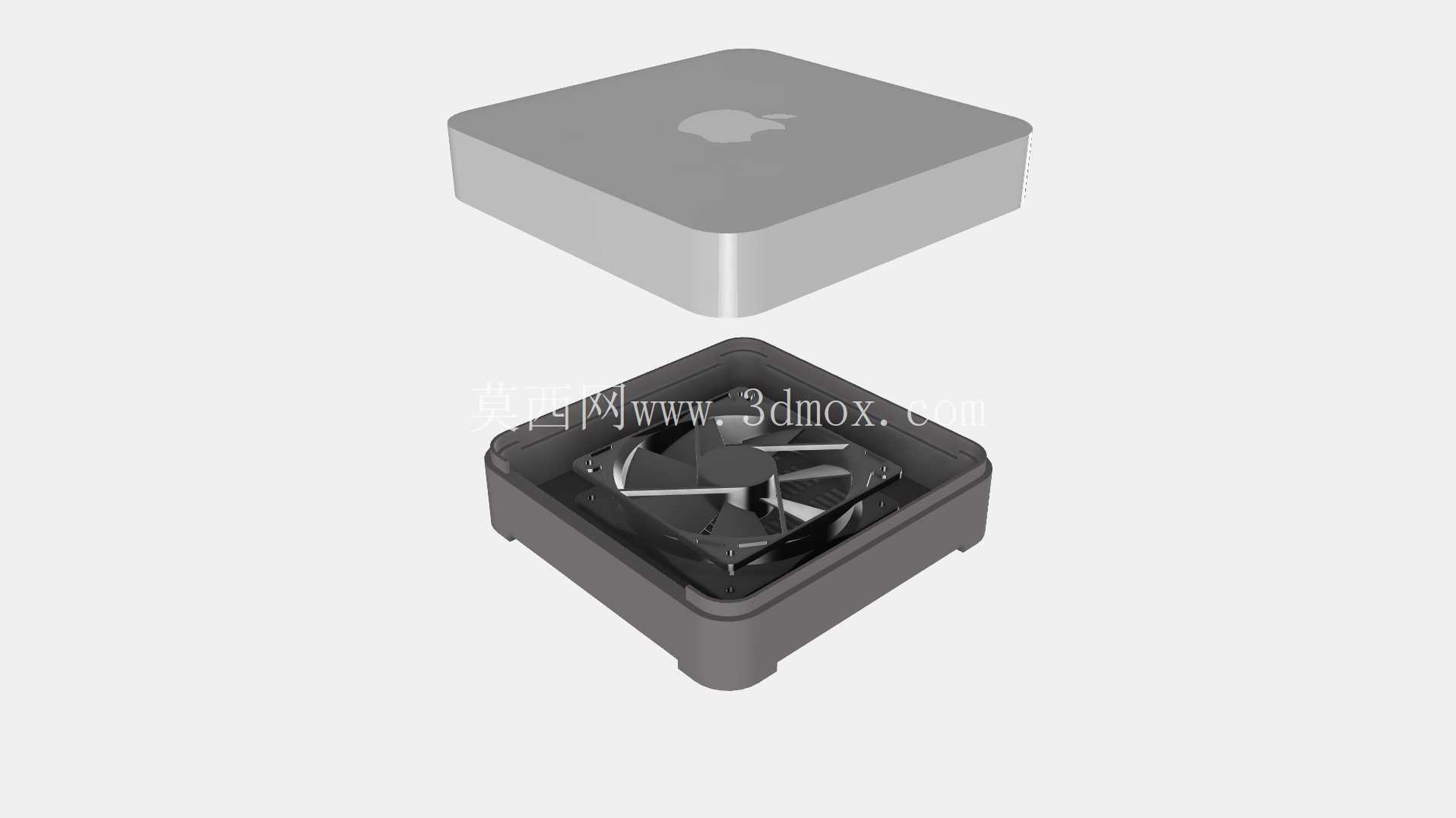

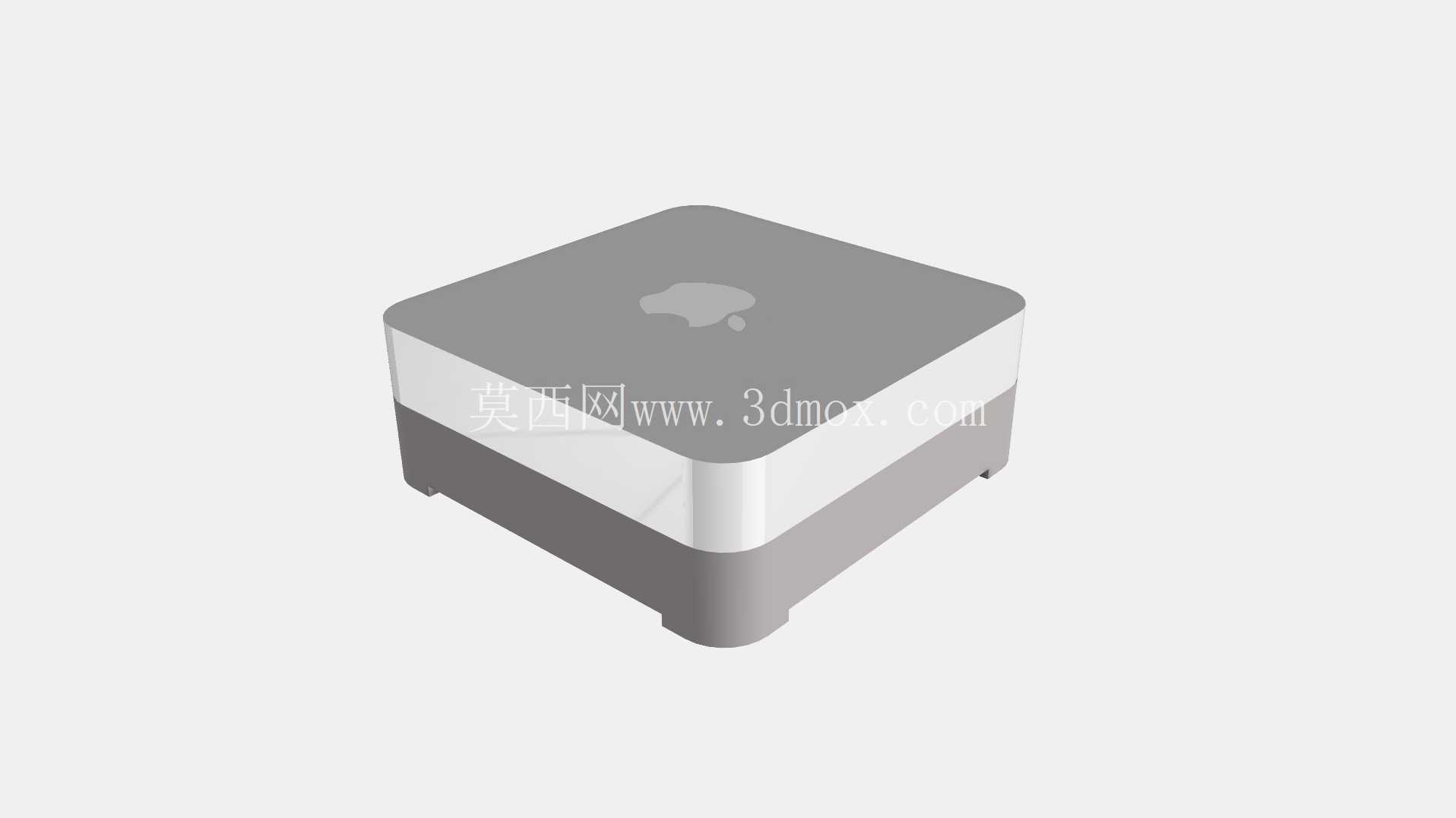

这套结构改造方案针对密封防护壳体内的苹果设备过热问题设计，核心是在不破坏原有防护壳体整体密封防护性能的前提下，通过加装定制化的风扇支架结构，构建主动散热的空气流通路径，解决密闭空间内的热量堆积问题。结构整体采用与设备底部轮廓完全匹配的方形带圆角造型，四个角位设置与原有橡胶盒底部卡位完全契合的定位凸块，安装时无需对原有防护壳体进行打孔、切削等破坏性改造，只需掀开橡胶盒的底部翻盖，将支架整体卡入预设的安装位即可完成装配，不会破坏原有壳体的防尘、防泼溅防护能力，适配公共场景下的设备使用防护要求。

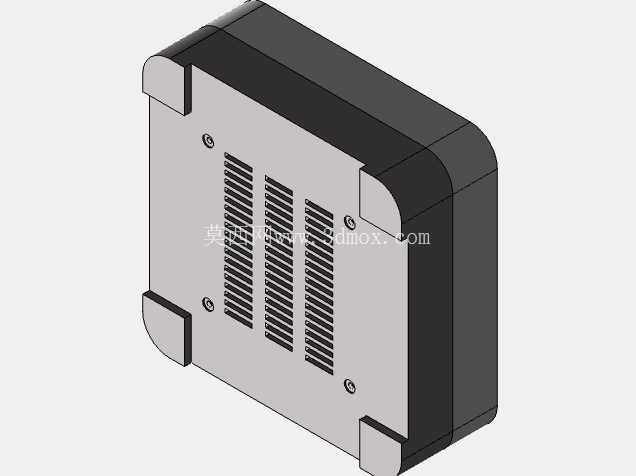

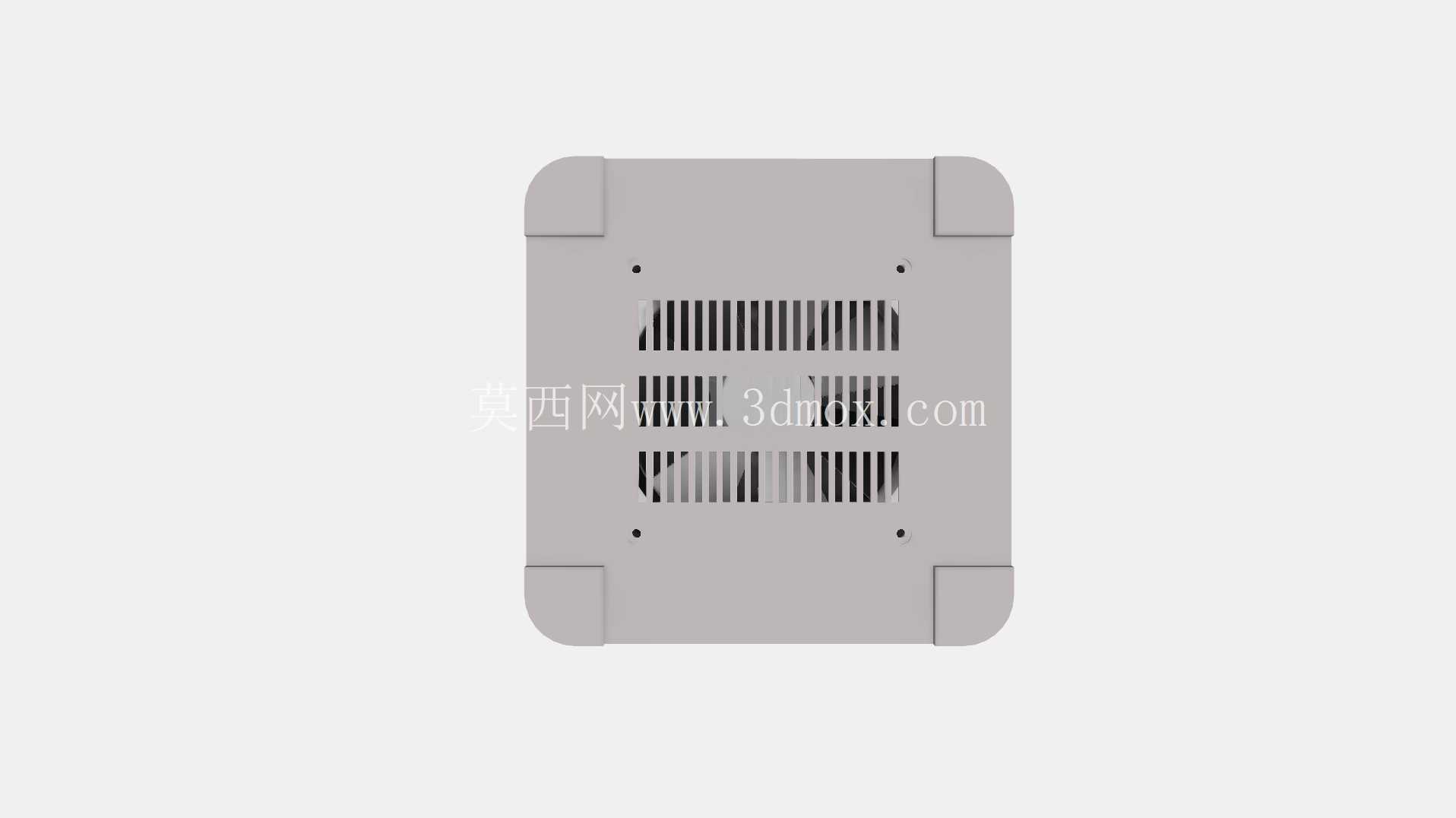

支架主体的板面预留了三组成排的通风栅格，栅格的开孔方向、开孔率经过匹配调整，正对设备内部核心发热元件的对应位置，能够让风扇产生的冷却气流直接穿过栅格吹向发热区域，避免气流在壳体内形成无效紊流，提升热交换效率。板面四个对角位置预留了风扇安装的固定孔位，孔位间距匹配常规40mm规格直流散热风扇的安装尺寸，运维人员可根据设备实际运行的负载情况、现场环境温度选择单风扇或者多风扇的配置方案，无需重新加工支架结构，具备较强的适配灵活性。

从安装边界来看，支架整体厚度控制在8mm以内，卡入橡胶盒底部后不会额外增加设备整体的放置高度，也不会与橡胶盒内部的原有走线、接口位置产生干涉，设备的电源接口、数据传输接口完全外露，不影响原有设备的接线与日常调试操作。支架的边缘全部做了R2圆角过渡处理，没有尖锐的棱角，安装过程中不会划伤橡胶盒的内壁，也不会对运维人员的操作造成割伤风险，适配公共场景设备运维的安全要求。

实际应用中，这套结构可以有效在密闭防护壳体内形成定向的空气循环，将核心发热区域产生的热量通过栅格导流后从橡胶盒底部的预留缝隙排出，让设备在连续高负载运行状态下的核心温度控制在合理区间内，避免过热导致的各类运行故障。不同于市面上通用的外置散热底座，这套结构完全内嵌在原有防护壳体内部，不会额外占用机场服务台的台面空间，也不会破坏原有终端设备的整体外观一致性，适配机场公共区域的设备部署美观要求。

结构设计过程中充分考虑了不同批次橡胶盒的尺寸公差，四个角位的定位凸块采用了0.5mm的公差适配余量，即使橡胶盒因为长期使用出现轻微的形变，支架也能顺利卡入安装位，不会出现安装过松脱落或者过紧无法装配的问题。栅格的开孔宽度控制在2mm，既保证了足够的通风面积，也能避免外部的细小杂物、灰尘通过栅格大量进入设备内部，平衡了散热效率与防护性能的需求。对于长期处于高负载运行状态的机场公共终端来说，这种低成本、易安装的散热改造结构，能够在不更换原有设备、不破坏原有防护结构的前提下，有效延长设备的连续运行周期，降低现场运维的频次与成本，也能减少因为设备过热故障导致的旅客服务中断问题，具备较强的实际工程应用价值。
