Drok200570电源封装壳体结构设计

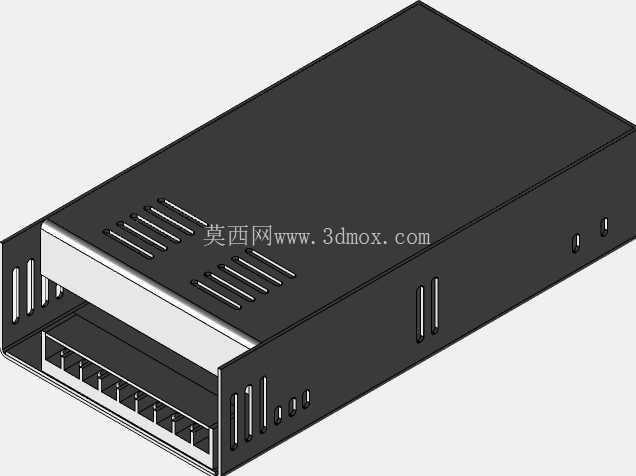

这款Drok200570对应的电源封装壳体，在小功率直流电源配套场景里适配性很强，日常做工业控制板卡配套供电、桌面小型测试设备供电、嵌入式工控模块外接供电时，这类壳体是很常见的结构选型。从实际使用场景出发，这类壳体需要兼顾内部电路的防护、工作时的散热、外部安装的适配性，还有接线端的操作便利性，设计时要平衡多维度的工程需求，不能只看外观造型。

先看散热结构的设计逻辑，壳体顶面排布了多组长条型冲压散热孔，孔位的排布避开了内部PCB板上核心功率器件的正上方区域？不对，实际是刚好对应内部发热元件的安装位置，热量上升时可以直接通过散热孔排出，不会在壳体内形成积热区。侧面同样设置了竖向的长条散热槽，和顶面的散热孔形成空气对流通道，当电源带载工作时，内部空气受热上升从顶面流出，冷空气从侧面下部的槽位补入，形成自然对流的散热路径，不需要额外加装散热风扇就能满足小功率工况下的散热需求，降低了整体运行噪音，也减少了风扇带来的故障点。

壳体的结构采用折弯钣金拼接的形式，主体是U型的一体折弯主壳，搭配前端的接线端面板，这种结构的加工成本很低，钣金开模后只需要折弯、冲孔、表面喷塑就能完成壳体加工，批量生产时的一致性很好。前端的接线区域做了内凹的让位空间，接线端子安装在这个内凹区域里，外接导线接好之后，导线的接头部分不会突出壳体的前端面，在设备内部堆叠安装时，不会因为导线突出挤压到相邻的其他部件，也能避免接线端被磕碰导致松脱的问题。

从安装边界来看，壳体的底部是平整的安装面，四个角预留了沉头安装孔位，可以直接用螺丝固定在设备的安装底板上，也可以搭配导轨卡扣安装在标准DIN导轨上，适配不同的安装场景。壳体的外形尺寸是按照常规小功率开关电源的通用尺寸做的适配，长度方向预留了足够的内部空间，除了放置核心的电源PCB板之外，还能留出一定的余量放置输入输出的接线端子、EMI滤波元件，不会出现内部元件拥挤、装配时干涉的问题。

设计时还考虑了电磁屏蔽的需求，钣金壳体的拼接处做了重叠的搭接边，装配后搭接边紧密贴合，整个壳体形成连续的金属屏蔽层，可以屏蔽内部电源电路工作时产生的电磁辐射，避免对周边的敏感电路造成干扰，同时也能阻挡外部的电磁干扰影响电源本身的工作稳定性。壳体表面做了黑色哑光喷塑处理，既可以起到防锈防腐蚀的作用，哑光表面也不会在设备内部产生反光，方便运维人员检修时观察接线状态。

侧面的小开孔是预留的指示灯安装位，电源的工作状态指示灯可以从这个位置透出，不需要额外在面板上开孔，装配时直接把指示灯卡入开孔即可，提升了装配效率。壳体的边角处做了小的倒角处理，没有尖锐的直角边，装配和检修时不会划伤操作人员的手部，也避免了尖锐边角刺破相邻设备的绝缘层。

在实际选型使用时，这类壳体可以适配输出功率在百瓦级以内的AC-DC或者DC-DC电源模块，内部的安装柱高度是按照常规PCB板的安装高度设计的，PCB板固定后和壳体底部、顶面都留有一定的间隙，底部的间隙可以避免PCB板上的焊点直接接触安装底板造成短路，顶面的间隙可以让空气在PCB板和壳体顶面之间流通，带走板上元件散发的热量。接线端的开孔尺寸适配常规的栅栏式接线端子，接线操作时不需要额外扩孔，端子固定后和壳体面板之间贴合紧密，不会出现缝隙过大导致灰尘、杂物进入壳体内部的问题。

从结构强度来看，钣金的厚度选用了常规的冷轧钢板厚度，日常使用时不会因为轻微的挤压、碰撞出现壳体变形，能够很好地保护内部的电路元件，即使在有轻微振动的工业设备场景下使用，壳体也能保持结构稳定，不会因为振动导致拼接处松脱、安装孔位错位。整体的结构设计没有多余的复杂造型，所有的结构特征都是围绕实际使用需求设置的，没有为了外观增加不必要的加工工序，兼顾了加工成本、使用性能和装配便利性，是小功率电源封装里非常实用的一种壳体结构方案。
